直流充電樁絕緣監測儀 操作手冊
H2系列產品是用于在線監測直流浮地系統正負極對地絕緣電阻值的裝置，其基于不平衡電橋原理，避免了平衡電橋在正負極同時存在接地故障無法檢測的問題，同時，本系列產品能夠在直流電壓大幅度變化的情況下，精確測量電阻值，并且測量周期短，采用自適應調節測量時間的方法，避免正負極對地電容的影響。本系列產品測量條件直流系統為200-1000V，電阻范圍1KΩ～10MΩ，同時還能檢測直流電壓值，用戶可以通過RS485通訊來實現測量值的獲取。
模塊上電通過指令控制絕緣電阻測量和直流電壓測量是否工作。模塊工作后，閉合高壓開關，數據（瞬時值）刷新周期≥250ms，工作6~8秒后，用戶可以讀取實際絕緣電阻值。模塊停止工作后，高壓開關斷開，與大地徹底脫離。
雙路實現單獨控制，互不干涉。
H2MV模塊在基礎型號，額外提供雙路汽車側電壓采集通道。
2 結構參數

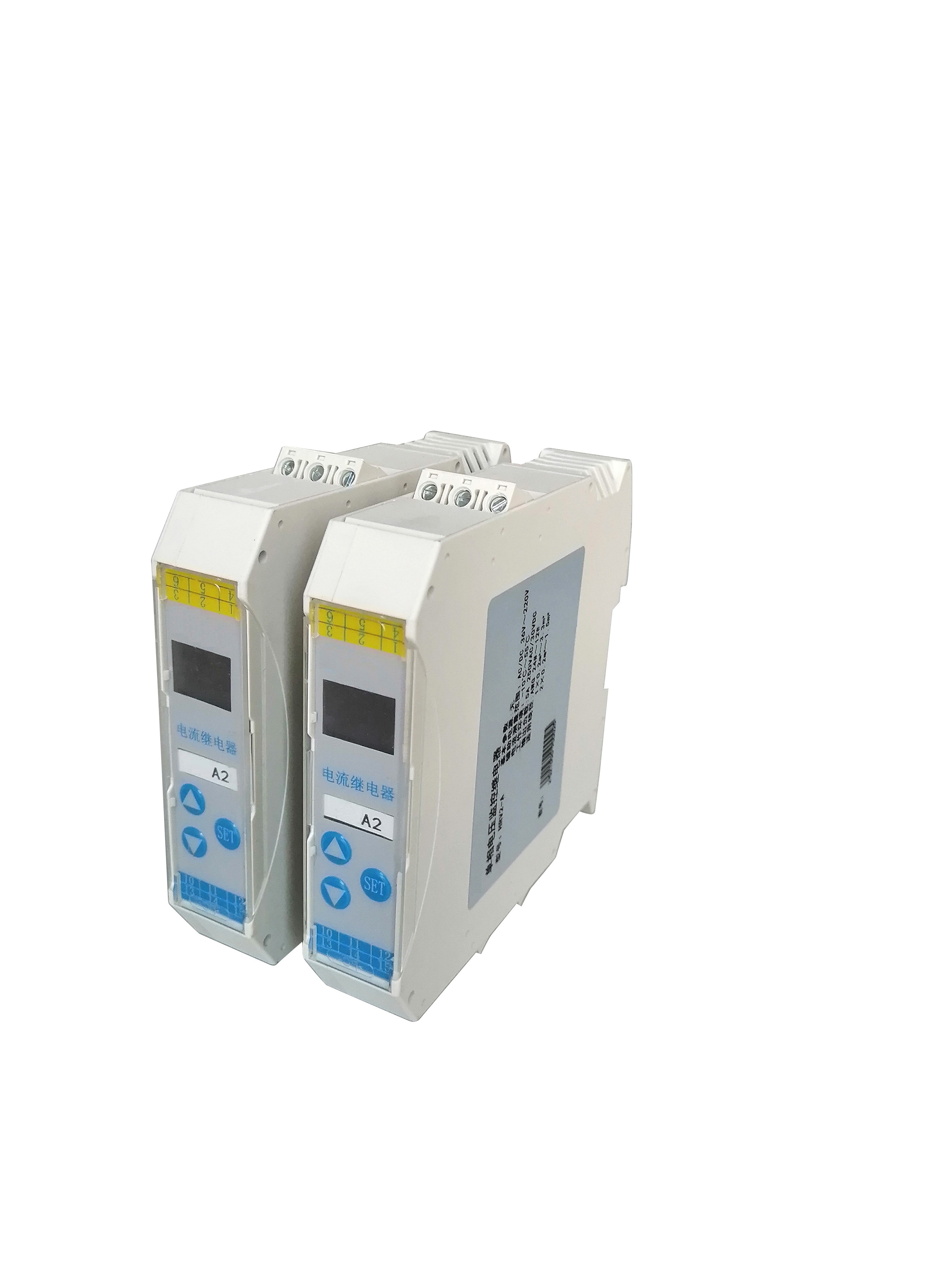

模塊采用導軌安裝方式，寬36mm。
3 電氣參數
●系統直流電壓范圍：200V~1000V（在此范圍內，監測正負極對地阻抗）
●汽車側電壓范圍：0V~1000V
●供電：GYDCG-UBCH2-12：9~18VDC，3W / GYDCG-UBCH2-24：18~36VDC，3W
●絕緣電阻測量范圍：1KΩ~10MΩ
●絕緣阻抗測量精確度：
