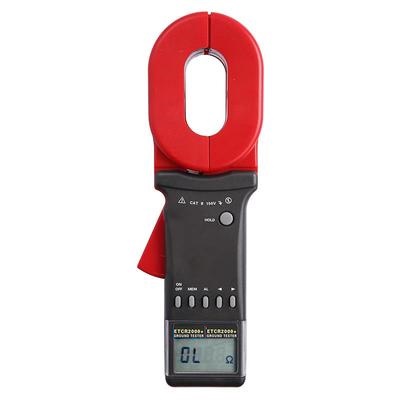

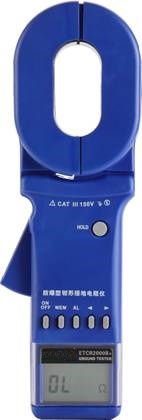

鉗形接地電阻測試儀
CE6200+系列鉗形接地電阻測試儀是精工儀器技術研發團隊對技術品質的卓越追求，通過不斷完善，產品不斷升級。其性能主要體現在：
突破開機長時間自檢等待，開機立即進入測試。
突破繼電器自檢方式，采用先進的算法及數字集成處理技術。
突破老款產品笨重的問題，更加符合手持儀表的特性。全新外觀設計，面板6鍵操作，性能直通。
增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。
增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。
測量范圍增加到0.01Ω-1200Ω。
存儲數據99組，功耗更低，Max啟動、工作電流小于50mA。
CE6200A+鉗形接地電阻測試儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，CE系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。
CE系列鉗形接地電阻儀有長鉗口及圓鉗口之分。長鉗口特別適宜于扁鋼接地的場合。C型鉗形接地電阻儀還能測量接地系統的泄漏電流和中性線電流。CE6200A型鉗表已通過防爆認證，滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。其防爆標志為Ex ia Ⅱ BT3Ga。它可應用于相應的易燃易爆環境中。
二．規格
1．系列型號
|
型 號 |
鉗口規格 |
電阻量程（Ω） |
電流量程 |
防爆功能 |
存儲99組 |
聲光報警 |
說明 |
||
|
Φ32 |
65×32 |
0.01-200 |
0.01-1200 |
0-20A |
|||||
|
CE6200+ |
|
√ |
|
√ |
|
|
√ |
√ |
基礎型 |
|
CE6200A+ |
|
√ |
√ |
|
|
|
√ |
√ |
實用型 |
|
CE6200B+ |
|
√ |
|
√ |
|
√ |
√ |
√ |
防爆型 |
|
CE6200C+ |
|
√ |
|
√ |
√ |
|
√ |
√ |
多功能 |
|
CE6210+ |
√ |
|
|
√ |
|
|
√ |
√ |
基礎型 |
|
CE6210A+ |
√ |
|
√ |
|
|
|
√ |
√ |
實用型 |
|
CE6210C+ |
√ |
|
|
√ |
√ |
|
√ |
√ |
多功能 |
注：“√”表示有此規格。
2．量程及準確度
|
測量模式 |
測量范圍 |
分辨力 |
準確度 |
|
電 阻 |
0.010Ω-0.099Ω |
0.001Ω |
±（1%＋0.01Ω） |
|
0.10Ω-0.99Ω |
0.01Ω |
±（1%＋0.01Ω） |
|
|
1.0Ω-49.9Ω |
0.1Ω |
±（1%＋0.1Ω） |
|
|
50.0Ω-99.5Ω |
0.5Ω |
±（1.5%＋0.5Ω） |
|
|
100Ω-199Ω |
1Ω |
±（2%＋1Ω） |
|
|
200Ω-395Ω |
5Ω |
±（5%＋5Ω） |
|
|
400-590Ω |
10Ω |
±（10%＋10Ω） |
|
|
600Ω-880Ω |
20Ω |
±（20%＋20Ω） |
|
|
900Ω-1200Ω |
30Ω |
±（25%＋30Ω） |
|
|
*電 流 |
0.00mA -9.95mA |
0.05mA |
±（2.5%＋1mA） |
|
10.0mA -99.0mA |
0.1mA |
±（2.5%＋5mA） |
|
|
100mA -300mA |
1mA |
±（2.5%＋10mA） |
|
|
0.30A-2.99A |
0.01A |
±（2.5%＋0.1A） |
|
|
3.0A-9.9A |
0.1A |
±（2.5%＋0.3A） |
|
|
10.0A-20.0A |
0.1 A |
±（2.5%＋0.5A） |
3．技術規格
|
電阻量程 |
0.01Ω-1200Ω |
|
*電流量程 |
0.00mA-20.0A |
|
電阻分辨率 |
0.001Ω |
|
*電流分辨率 |
0.05mA |
|
數據存儲 |
99組 |
|
聲光報警 |
“嘟--嘟--嘟--”報警聲，按AL鍵開、關 |
|
報警臨界值設定范圍 |
電阻：1-199Ω； *電流：1-499mA |
|
電 源 |
6VDC（4節5號堿性干電池） |
|
工作溫濕度 |
-20℃-55℃；10％RH-90％RH |
|
液晶顯示器 |
4位LCD數字顯示，長寬47mm×28.5mm |
|
鉗口尺寸 |
長鉗口65mm×32mm；圓鉗口Φ32mm |
|
鉗口張開尺寸 |
長鉗口32mm;圓鉗口32mm |
|
鉗表質量 |
長鉗口1160g;圓鉗口1120g(含電池) |
|
鉗表尺寸 |
長鉗口：長寬厚285mm×85mm×56mm 圓鉗口：長寬厚260mm×90mm×66mm |
|
防爆標志 |
Exia Ⅱ BT3 Ga |
|
保護等級 |
雙重絕緣 |
|
結構特點 |
鉗形CT |
|
換 檔 |
全自動換檔 |
|
外部磁場、電場 |
＜40A/m；＜1V/m |
|
單次測量時間 |
0.5秒 |
|
電阻測量頻率 |
＞1KHz |
|
*被測電流頻率 |
50/60Hz自動 |
