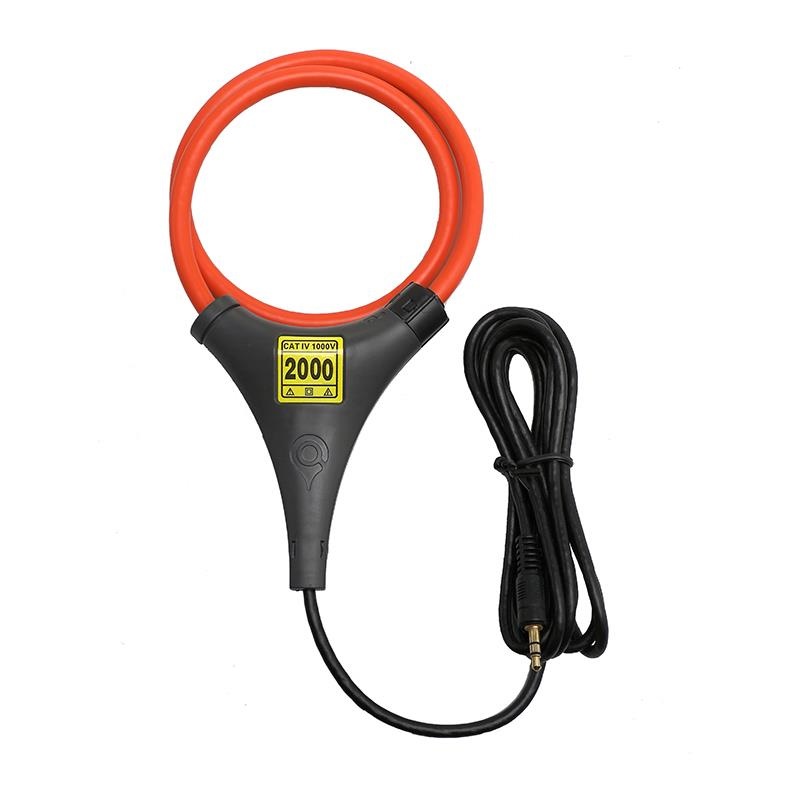

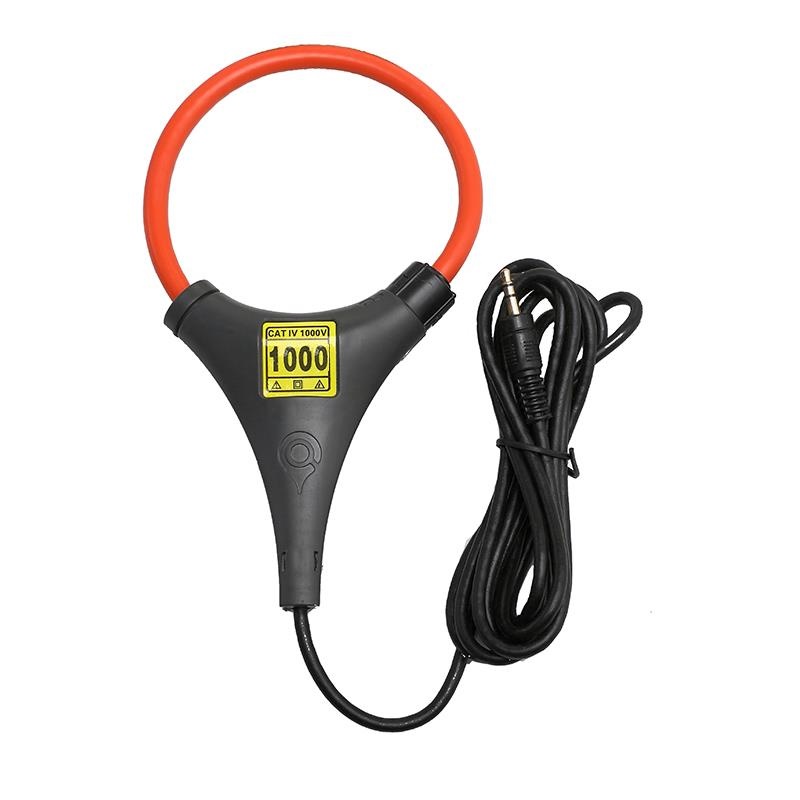

CA6100B 柔性線圈電流傳感器
CA6100B 柔性線圈電流傳感器柔性CT：Φ100mm，量程：AC 0～10000A，分辨率：1mA，精度±1.0%FS。適用于交流特大電流、高次諧波電流、復雜波形電流、瞬態沖擊電流等檢測，適合于狹窄環境和排線密集的場所。
CA6100B柔性線圈電流傳感器，即Rogowski Coil(洛氏線圈)，采用先進的羅氏線圈技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。主要用于交流漏電流、大電流、高次諧波電流(可達400次)、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測。搭配積分器，易于集成到其他設備，如相位檢測分析儀、工業控制裝置、數據記錄儀、示波器、諧波分析儀、電力質量分析儀、高精度數字多用表、瞬態沖擊記錄儀、分布式測量系統、保護系統等。
CA6100B柔性電流傳感器線圈部分無任何裸露金屬導體，非接觸測量，安全可靠；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量范圍寬、精度高、可靠性強、響應頻帶寬(0.1Hz-1MHz)，用戶可根據需求定制線圈長度。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境。
|
功 能 |
交流漏電流、大電流、高次諧波電流、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測 |
|
檢測方式 |
柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流 |
|
線圈長度 |
315mm(可根據需要定制) |
|
線圈內徑 |
φ100mm(可根據需要定制) |
|
線圈直徑 |
φ7.5mm(非常適合于狹窄環境和排線密集的場所等) |
|
線圈質量 |
115g |
|
量 程 |
0A～10000A～更高 |
|
分 辨 率 |
1mA |
|
精度等級 |
±1.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，導線處于線圈中心位置) |
|
相位誤差 |
≤0.1°(50Hz/60Hz；23℃±2℃) |
|
輸出接口 |
3.5mm音頻插頭 |
|
輸出線長 |
2m |
|
電場干擾 |
無磁滯效應，不受外電場干擾 |
|
導線位置 |
被測試導線處于線圈的中心位置，位置誤差影響≤±0.3%FS |
|
電流頻率 |
45Hz～70Hz(被測電流頻率) |
|
響應頻率 |
0.1Hz～1MHz |
|
線路電壓 |
AC 1000V以下線路測試 |
|
工作溫濕度 |
-20℃～50℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣強度 |
AC 2000V/rms(線圈兩端) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT IV 1000V |
