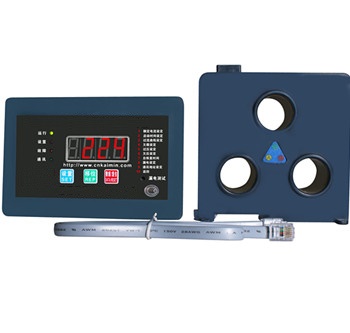

N8-MU81-A-25A-1電動機監控保護器
N8-MU81-A-25A-1電動機監控保護器是對電動機運行過程中的各種運行信息數據進行采集、運算、分析、監控、報警、控制的綜合性裝置。裝置通過對故障報警，保護動作（保護脫扣）以及利用動作延時時間的設定來實現及時準確的保護，保證生產的安全。N8-MU81-A-25A-1電動機監控保護器還可以通過數據信息通訊，實現電動機運行狀況的詳細信息在上位機上進行實時監測，并經計算機數據處理提供管理信息。在設備可能產生重大故障前，越限報警可及時提醒管理人員進行處理，避免了不必要的停機而對正常生產造成影響，最大限度地保證設備運行和控制的有效性。當電動機運行參數達到預置的預警值時，保護裝置僅進行預警，不觸發脫扣；但當越限值達到預置的脫扣值時，保護裝置進入脫扣觸發延時。在預置脫扣延時時間內若設備恢復正常運行，則取消脫扣執行；而如果超過延時時限，則保護裝置發出脫扣信號，驅動執行元件動作，斷開電源停止電動機運行。在電動機控制裝置實現各項保護功能的同時，各種保護信息也由裝置生成并經通信接口上送至計算機管理系統。
二、主要功能特點：
保護功能：過載保護、斷相保護、三相不平衡保護、堵轉保護、漏電保護、接地故障保護、輕載保護、空載、短路保護。
控制功能：直接起動、正反起動、星三角起動、直接旁路起動、自耦變壓器降壓起動、多方起動控制。
顯示監測：運行狀態、三相電流、線電壓、漏電電流、故障信息、電動機工作累計時間、故障次數等信息。
設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、通訊地址。
遠傳功能：具有DC4-20mA標準模擬量輸出，不需外接電源。
通訊功能：通過 RS485 串行通訊與計算機可構成 256臺保護器常規保護控制網絡。遠程數據設定及顯示報警等。
三、主要技術參數：
1、反時限保護：本保護器具有過流反時限延時保護功能。
2、輕載保護：當電流值小于輕載保護設定值時，監控器在30秒內動作。
3、過流保護：保護電流可任意設定，電流值大于設定值時，按動作特性曲線動作。
4、斷相保護：電動機電源斷相時（出產時三相電流不平衡值設為60％可根據用戶要求設定），監控器在3秒內動作。
5、堵轉保護：當電動機運行電流大于設定值5倍時，保護器在2秒內動作。
6、欠電壓保護：工作電壓低于額定電壓15%時，保護器在6秒內動作。
7、過電壓保護：工作電壓高于額定電壓15%時，保護器在6秒內動作。
8、漏電（接地）保護：漏電電流大于設定值時監控器在3秒內動作
9、短路保護：任意一相電流達到8Ie電流時，保護器在2秒內動作。
10、啟動延時時間：1-999秒可調。
11、星三角轉換時間：星三角轉換時間小于啟動延時時間3 秒。
12、整機功耗：≤3VA。
13、輸出繼電器觸頭容量：25OVAC 7A 。
14、電流顯示誤差：≤1.5%。
15、復位時間：≤2 秒。
16、電壽命大于10 次，具有啟動延時功能：避開啟動大電流和過電流動作時間分開。
17、具有RS485遠程通信接口或U盤接口。具有遠程數據設定、控制、查詢等。和上位機組成網絡保護監控系統
