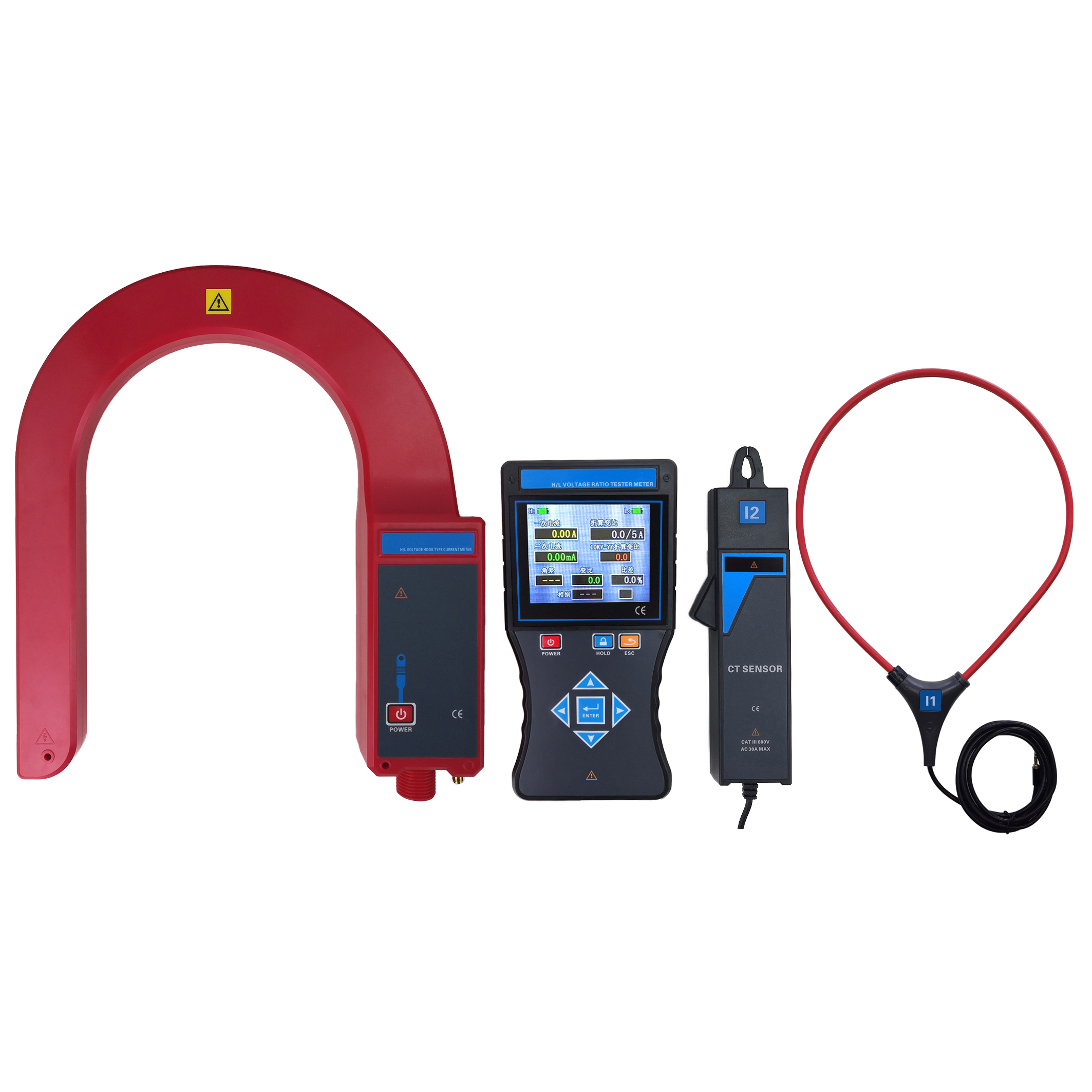

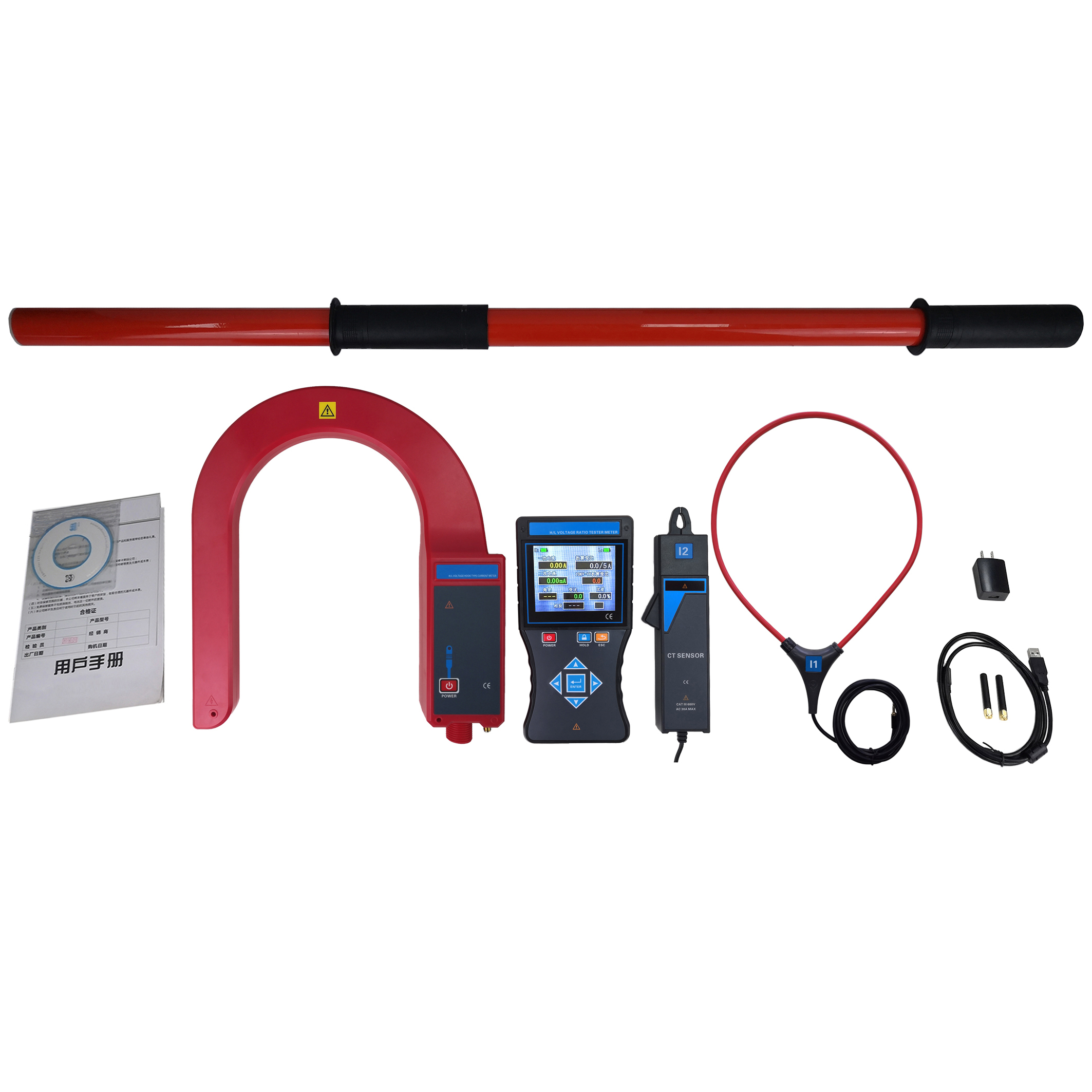

CA6380A無線高低壓電流互感器變比測試儀突破傳統檢測方式，專為在線測量運行中的35kV以下（如：10kV或35kV）的高低壓電流互感器、變壓器的初級、次級電流大小、變比、比差、角差、相別、極性、漏電流而精心設計制造的，由一次高壓鉤式檢測儀、低壓柔性電流鉗、接收器(主機)、二次電流鉗、絕緣桿等組成，三種不同方式的電流鉗，滿足各種場所測試。廣泛應用于變電站、發電廠、工礦企業、檢測站、用電管理部門、維修部門進行電流測試、用電計量檢查作業等。

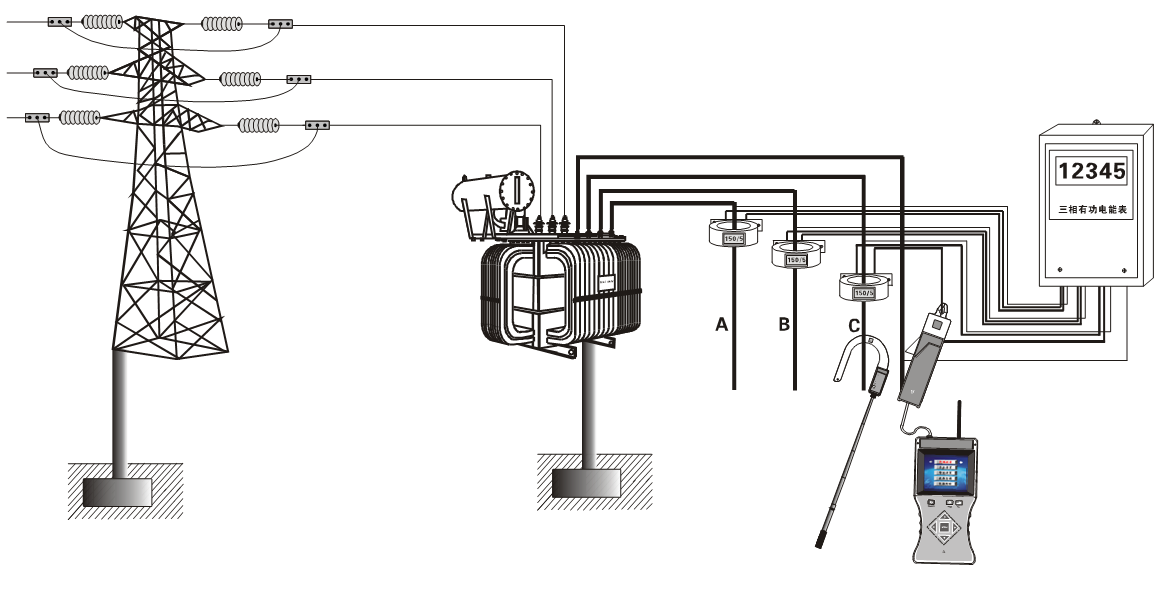

CA6380A無線高低壓電流互感器變比測試儀,一次高壓鉤式檢測儀內置雙層柔性線圈，輕便、精度高、量程廣、線性度好，連接伸縮絕緣桿，能在線測試35kV以下的裸導線或匯流母線，或110kV以下具有安全絕緣外皮的線纜的漏電流、電流、負荷等。無線接收數據直線距離約160米，電流量程為AC 0～5000A，測量導線或電纜最大外徑為Ф168mm，可測量母排最大尺寸為168mm×245mm。一次高壓鉤式檢測儀可以掛在線路上測試，節省操作人員體力。
CA6380A無線高低壓電流互感器變比測試儀,低壓柔性電流鉗，電流量程為AC 0～10000A，測量導線或電纜最大外徑為Ф300mm；二次鉗鉗頭尖細，非常適合于排線密集的場所；接收器主機采用3.5寸真彩液晶屏，圖形界面顯示，清晰直觀；絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，監控軟件具有歷史數據讀取、查閱、保存、打印等功能。
|
功 能 |
高低壓電流互感器一二次回路的電流、變比、極性、相別、比差、角差、漏電流在線測試；變壓器兩側電流大小、變比在線測試；負荷電流、大電流、漏電流測試 |
|
電 源 |
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
|
測試方式 |
高壓一次鉤式CT，可以掛在線路上測試 |
|
低壓一次柔性CT |
|
|
二次鉗形CT |
|
|
傳輸方式 |
433MHz無線傳輸，直線傳輸距離約160m |
|
顯示模式 |
3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度 |
|
高低壓切換 |
測試界面下按左右箭頭鍵切換選擇測試高壓CT變比還是測試低壓CT變比 |
|
可測線徑 |
鉤式檢測儀：Ф168mm導線，或168mm×245mm母排 |
|
柔性電流鉗：Ф300mm(可定制更大內徑的線圈) |
|
|
低壓電流鉗：Ф7.5mm×13mm |
|
|
測量范圍 |
鉤式檢測儀：AC 0.00A~5000A |
|
柔性電流鉗：AC 0.00A~10000A |
|
|
低壓電流鉗：AC 0.00mA～20A |
|
|
分 辨 力 |
鉤式檢測儀：10mA |
|
柔性電流鉗：10mA |
|
|
低壓電流鉗：0.01mA |
|
|
高壓一次電流精度 |
0.00A～99.9A: ±2%±5dgt (23℃±3℃，80%RH以下) |
|
100A～499A: ±3%±5dgt (23℃±3℃，80%RH以下) |
|
|
500A～5000A: ±4%±5dgt (23℃±3℃，80%RH以下) |
|
|
低壓一次電流精度 |
0.00A～99.9A: ±3%±5dgt (23℃±3℃，80%RH以下) |
|
100A～10kA: ±3%±3dgt (23℃±3℃，80%RH以下) |
|
|
二次電流精度 |
0.00mA～20A: ±2%±5dgt (23℃±3℃，70%RH以下) |
|
變 比 |
兩種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；變比最大1：9999） |
|
換 檔 |
自動換檔 |
|
絕緣桿尺寸 |
拉伸后長約5m；收縮后長約1m(5節) |
|
數據存儲 |
5000組 |
|
采樣速率 |
1次/秒 |
|
儀表尺寸 |
高壓檢測儀：長寬厚310mm×270mm×52mm |
|
低壓柔性鉗：長寬厚146mm×115mm×23mm |
|
|
接收器：長寬厚250mm×100mm×40mm |
|
|
二次鉗：長寬厚220mm×45mm×30mm |
|
|
線路電壓 |
高壓CT變比測量下，35kV以下裸導線測試，110kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作) |
|
數據保持 |
測量界面下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
位置誤差 |
高壓檢測儀：A區無位置誤差；B區約增加0.2%；C區約增加2% |
|
柔性電流鉗：被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。 |
|
|
數據查閱 |
進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
溢出顯示 |
電流超量程溢出功能：“OL A”符號顯示 |
|
無信號指示 |
當接收器沒有收到發射信號時動態顯示“----”符號 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電 |
|
儀表質量 |
鉤式檢測儀：496g(含電池) |
|
接收器：395g(含電池) |
|
|
柔性鉗：190g |
|
|
電流鉗：230g |
|
|
絕緣桿：1.45kg |
|
|
總質量：12kg(含儀表箱) |
|
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 擾 |
無433MHz同頻信號干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
|
檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) |
|
|
接收器：2000V/rms(外殼前后兩端之前) |
|
|
結 構 |
防滴漏Ⅱ型 |
