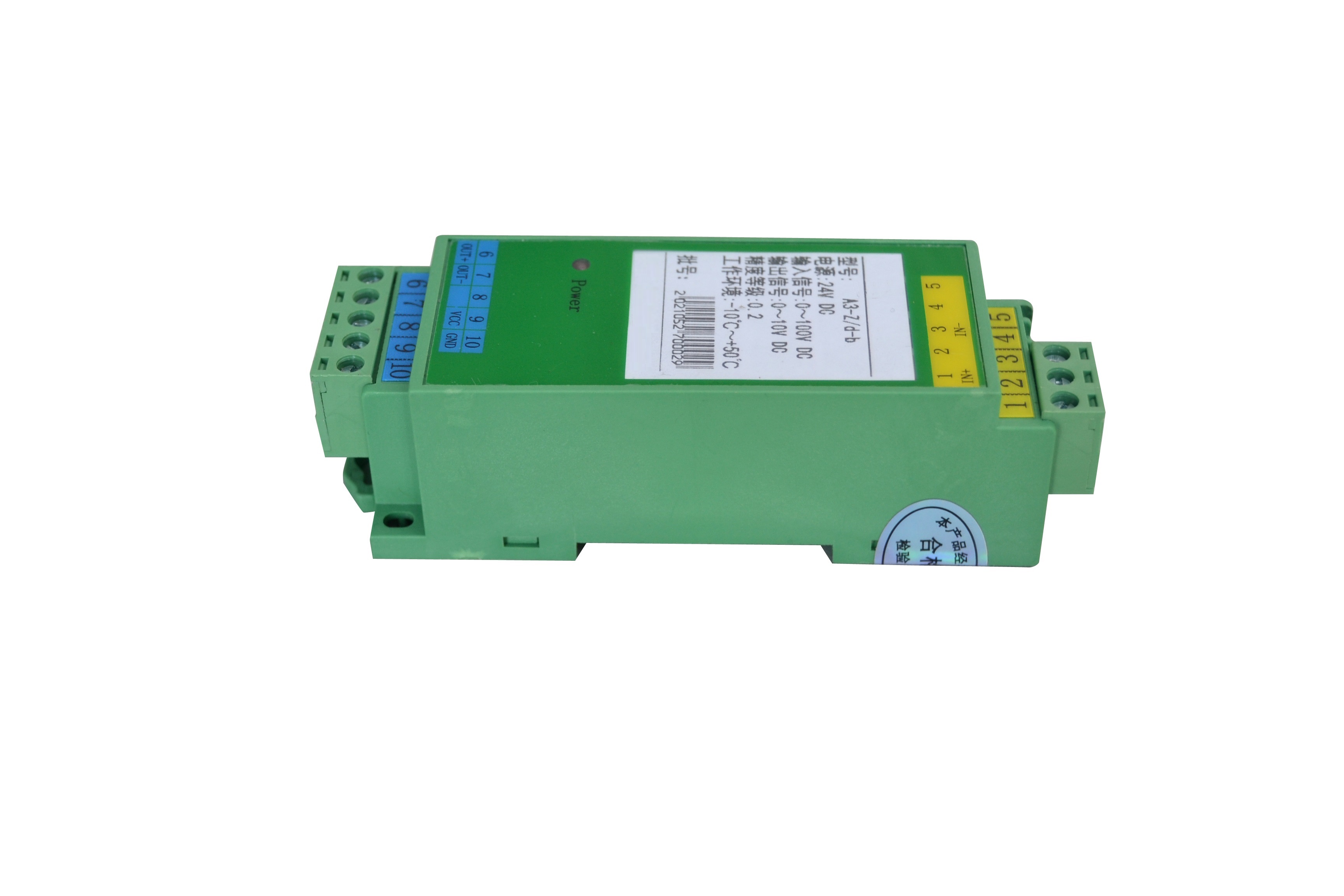

CPA1隔離變送器
產品主要技術參數| 項目 | CPA1 | CPA2 | CPA3 |
| 執行標準 | IEC60688；GB13850 | ||
| 精度等級 | 0.2%F.S. | ||
| 溫度漂移 | 0.02%F.S./℃ | ||
| 項目 | CPA1 | CPA2 | CPA3 | |
|
輸出 負載 |
輸出為電流信號 | RL≤400Ω | ||
| 輸出為電壓信號 | RL≥750Ω | |||
|
隔離 電壓 |
輸入/輸出/電源間 | 2000V AC | ||
| 輸入與外殼間 | 3000V AC | |||
| 過載能力 | ≤1.2Umax/Imax(持續時間24h）； | |||
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源之間） | |||
| 響應時間 | ≤100ms | |||
| 工作環境 | -10℃～+50℃ | |||
| 儲存環境 | -20℃～+60℃ | |||
| 功耗 | ≤5W(兩路電流滿載輸出) | |||
| 電源保護 | 直流電源無極性輸入 | |||
| 耐振動 | 10～55Hz，復振幅1.0mm | |||
| 耐沖擊 | 100m/s2,11ms | |||
| 安裝方式 | TS35/7.5/NS 35/NS 32標準導軌安裝 | |||
| 回路數量 |
一進一出 一進二出 |
一進三出 一進四出 二進二出 二進三出 二進四出 |
一進一出 | |
| 防護等級 | IP20 | IP20 | -- | |
| 接線方式 | 螺釘式接線，插拔式端子 | 螺釘式接線 | ||
| 接線參數 | 螺釘 | M2.5 | M3.5 | |
| 緊固力矩 | 0.3～0.4N·m | 0.4～0.8N·m | ||
| 適用線徑 |
AWG：24#～12#； 最小導線截面積：0.2m2，1根； 最大導線截面積：1.5 m2，2根；3.3 m2，1根 |
AWG：20#～14#； 最小導線截面積：0.5m2，1根； 最大導線截面積：1.0 m2，2根； 2.5 m2，1根 |
||
CPA1外形安裝尺寸和接線圖
