一． 簡介
CE6420A智能型雙鉗數字相位伏安表是我公司精心研制的一款專為現場測試的全自動、多功能、數字式、智能型儀表，是對機械旋鈕式相位伏安表的重大升級，減少了操作的繁瑣性，降低了誤操作的可能性，具有高精度、高穩定、低功耗、使用方便等特點?？梢栽诒粶y回路不開路的情況下，同時測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數等，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種可靠、準確、便捷的新型電力儀表，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統，其供電營銷部門的電能計量、用電檢查、電力稽查，生技部門的裝表接電 、繼電保護、差動檢測、啟動試驗、變電檢修，或電力實訓、技能比武等。
CE6420A智能型雙鉗數字相位伏安表選用新型材料設計制作外殼模具，配有的防振、防滑、高絕緣護套，采用240dots×160dots LCD顯示器，所有參數同屏顯示，一目了然，盡顯精美豪華外觀。儀表配有USB2接口，可存儲1500組數據，通過系統軟件上傳所存數據到電腦，實現在線實時監測與歷史查詢，動態顯示，能讀取、保存、報表、打印歷史數據等。其圓形大鉗口適用于粗導線檢測，能滿足不同場所需求。
二．技術規格
1．基準條件和工作條件
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
---- |
|
環境濕度 |
40%～60% |
＜80% |
---- |
|
信號波形 |
正弦波 |
正弦波 |
β=0.01 |
|
信號頻率 |
50HZ±1HZ |
45HZ～65HZ |
---- |
|
儀表工作電壓 |
9V±0.1V |
9V±1.5V |
---- |
|
測相位頻率相序時 電流幅值 |
200mA±3mA |
2mA～20A |
---- |
|
測相位頻率相序時 電壓幅值 |
100V±10V |
10V～600V |
---- |
|
測功率功率因數時 電流幅值 |
200mA±3mA |
20mA～20A |
---- |
|
測功率功率因數時 電壓幅值 |
100V±10V |
10V～600V |
---- |
|
外電場、磁場 |
應避免 |
||
|
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
||
2．基準條件下基本誤差及性能指標
|
類 別 |
量 程 |
分 辨 力 |
基本誤差 |
|
電 壓 |
AC 0.00V～600V |
0.01V |
±(0.5%量程) |
|
電 流 |
AC 0.0mA～20.0A |
0.1mA |
±(0.5%量程) |
|
相 位 |
0.0°～360° |
0.1° |
±1° |
|
有功功率P |
0.0W～12kW |
0.1W |
±(1.0%量程) |
|
無功功率Q |
0.0VAR～12kVAR |
0.1VAR |
±(1.0%量程) |
|
視在功率S |
0.0VA～12kVA |
0.1VA |
±(1.0%量程) |
|
功率因數PF |
-1～+1 |
0.001 |
±0.03 |
|
頻 率F |
45HZ～65HZ |
0.01HZ |
±(1.0%量程) |
工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°
3．一般規格
|
功 能 |
同時測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
|
|
電 源 |
DC9V 堿性干電池(1.5V AA×6) |
|
|
量程及分辨力 |
電壓量程：AC 0.00V～600V ； 分辨力：AC 0.01V |
|
|
電流量程：AC 0.0mA～20.0A； 分辨力：AC 0.1mA |
||
|
相位量程：0.0°～360.0°； 分辨力：0.1° |
||
|
頻率量程：45.00Hz～65.00Hz； 分辨力：0.01Hz |
||
|
有功功率量程：0.0W～12kW； 分辨力：0.1W |
||
|
無功功率量程：0.0VAR～12kVAR； 分辨力：0.1VAR |
||
|
視在功率量程：0.0VA～12kVA； 分辨力：0.1VA |
||
|
功率因數量程：-1～+1； 分辨力：0.001 |
||
|
儀表質量 |
1170g(帶電池) |
|
|
儀表尺寸 |
長寬厚：196mm×92mm×54mm |
|
|
鉗口尺寸 |
電流鉗：35mm×40mm |
|
|
檢測速率 |
約2秒/次 |
|
|
顯示模式 |
LCD顯示，240dots×160dots |
|
|
數據存儲 |
1500組 |
|
|
數據保持 |
測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
|
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
|
背光功能 |
有，適合昏暗場所及夜間使用 |
|
|
電壓檢測 |
當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
|
|
通訊接口 |
USB接口，所存數據上傳電腦，便于分析管理數據 |
|
|
測試線長度 |
1.5m |
|
|
電流鉗線長 |
2m×φ5mm |
|
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
|
耐 壓 |
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
|
|
絕 緣 |
儀表線路與護套外殼之間≥100MΩ |
|
|
結 構 |
雙重絕緣，帶絕緣防振護套 |
|
|
適合安規 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
|
|
功 耗 |
開啟背光燈*大工作電流約70mA，電池連續工作8小時 |
|
|
關閉背光燈儀表工作電流約40mA，電池連續工作120小時 |
||
|

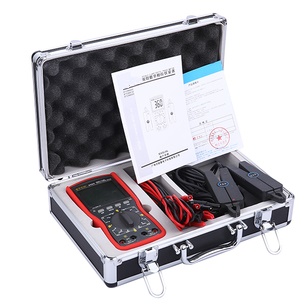

隨機附件 |
主機：1件；電流鉗：2件；測試線：4條；USB數據線：1條；軟件光盤：1件；電池LR6：6節；儀表箱：1件 |
|
