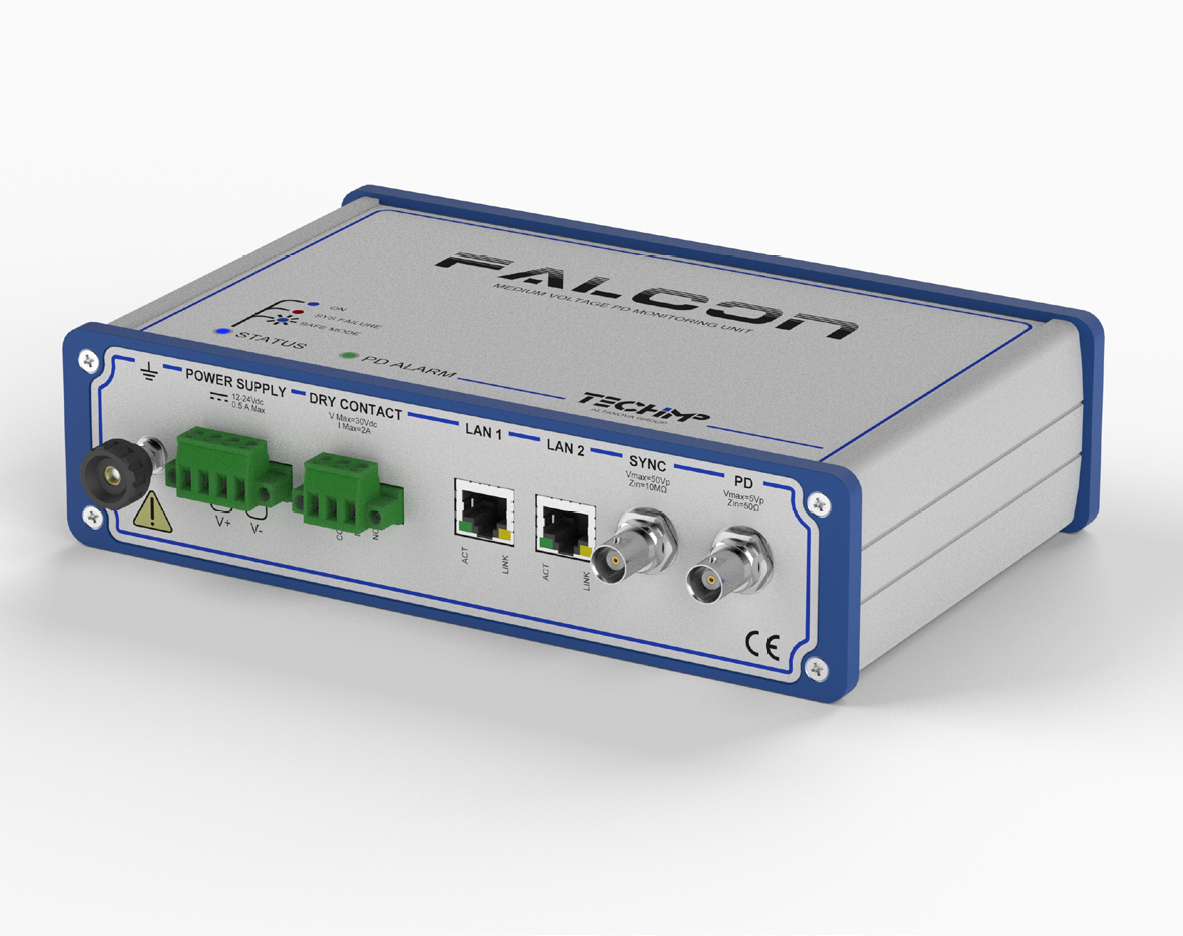

FALCON局部放電監測（PDM），結合了監測的成熟技術和專利技術以及經濟的要求。FALCON的獲取和處理由其所連接的傳感器在本地檢測到的高頻PD信號，無論是高頻（HFCT），地電波（TEV）。

主要特點
?應用：RMU，中壓開關設備，中壓電纜和電動機
?使用成熟的HV技術（專利的T/F Map技術，Web應用程序等）
?緊湊且獨立的采集單元，具有機載計算能力和數據存儲
?超寬帶寬的采集系統
?內置基于趨勢圖的趨勢分析和警報
?Web瀏覽器界面
?內置協議的遠程和本地可配置OPC-UA IEC 62541易于安裝和調試
?自動配置（自動設置）或單獨設定
?可菊環連接（局域網和電源）
?報警燈Qmax和趨勢

一般特征

FALCON為連續監測中壓設備中的局部放電提供了一種經濟的解決方案，該解決方案可以確定絕緣是否惡化，從而確定致命故障之前電氣資產的健康狀況最終是否惡化。

FALCON提出了一種新穎的方法來連續監視在中壓設備的集成網絡上發生的局部放電現象。通過以無損、低成本和全自動PD數據采集和精心設計解決中壓電網要求的解決方案，并對中壓設備的狀況進行相關評估，從而實現了這種方法。借助板載計算能力和數據存儲以及Web瀏覽器界面，可以從網絡中的任何位置訪問該設備，從而可以以非常低的數據流量分析PD數據和歷史趨勢。

易于安裝和自動設置，大大減少了安裝時間。

FALCON提供了PD數據的自動采集和處理功能，以及自動的噪聲抑制和PD趨勢增長的識別功能。

FALCON融合了獲得專利的T/F-map技術。超寬帶寬采集系統提供的硬件可收集PD脈沖的峰值和相位以及PD脈沖波形。脈沖波形允許采用來自脈沖形狀的信息。對于每個采集的脈沖，采集單元會自動計算其時間和頻率含量，從而構建所謂的“T-F映射”。“T-F圖”的每個點對應于PRPD（相位分辨局部放電）圖案中的一個點，并且表示檢測到的脈沖的等效時間長度和等效頻率。因此，該圖顯示了以相同的時間和頻率含量為特征的一組脈沖（“簇”），即同質脈沖。如該領域最近30年的研究所示，對同質脈沖點進行分組會導致對不同的PD源進行點對。

FALCON演示了通過脈沖形狀分析可以有效分離各種放電活動（包括噪聲抑制）的方法，并且避免了識別受到不同現象重疊以及與實際PD現象疊加的影響。

警報器

根據現有參數設置，會不斷評估并在出現警報情況時立即報告它們。警報通過OPC-UA協議（IEC 62541）發送到收集器。通過從采集中包含或排除屬于已定義分類圖區域的脈沖來進行過濾。已經定義了不同的算法，以便對各種電力資產發出有效的警報，并以可能的最佳精度拾取不同的局部放電現象。
