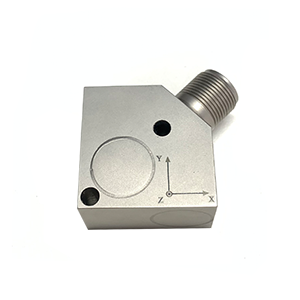

JG-970-A一體化三軸振動變送器
JG-970-A一體化三軸振動變送器是我司在多年實踐經驗和工程應用基礎上經過研發、改進的振動傳感器。在壓電加速度傳感器的基礎上經過專業化高精密設計，內部嵌入精密積分電路，與傳統磁電式相比，由于采用壓電晶體作為敏感元件，內部無移動部件，不會發生退化和磨損，且頻率響應范圍寬，機械運動部件不容易損壞，動態特性優良，抗干擾能力強，可長期可靠工作, 適用于工業現場各種惡劣環境下測量軸承箱體、殼體或結構的絕對振動。
該型產品在旋轉機械的振動故障監測、工程地質、地震監測、高層建筑和大型結構物的振動、模態分析、交通橋梁、科研、教學等領域的振動速度均有著廣泛的應用和測量前景。
特點
l 內嵌精密積分電路，有效值4-20mA輸出
l 用于設備故障絕對振動測量
l 三向輸出，可同時測量X、Y、Z 方向
技術參數及性能
1. 測量范圍：速度：0-200mm/s（可選）
加速度：0-50g
2. 輸出電流：4-20mA
3. 供電電壓：9V-36V（常用24VDC）
4. 響應頻率：4-1000HZ
5. 軸向靈敏度：≤5%
6. 測量精度：≤5%
7. 振動方向：傳感器（X,Y,Z）三軸
8. 工作溫度：-40℃～+85℃
9. 殼體材料：304不銹鋼
10. 重 量: 180克
11. 輸出方式：5/8-24 四芯插座（一根線供電+24V，其他三根根線4-20mA信號輸出）
12. 安裝方式：M6或2-M5內六角
13. 防護等級：IP65
14. 外形尺寸：37（長）*37（寬）*22（高）
選型指南
JG970-A□□-B□□-C□□-D□□-E□□
| A測量類型 | B量程范圍 | C安裝螺紋 | D引線長度 | E線纜規格 |
| 01：速度量 |
01:0-10mm/s 02:0-20mm/s ... |
01：M6 02：2-M5內六角 03：磁吸座安裝 |
01:1米 02:2米 03:3米 ... |
01：直接引線 02：直接引線（鎧裝） 03：航插 |
| 02：加速度量 |
01:0-10g 02:0-20g ... |
