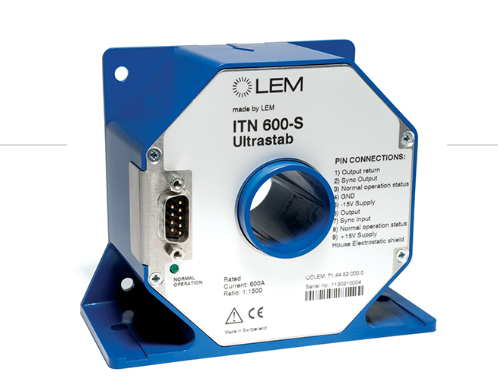

瑞士LEM 霍爾電流傳感器 IT 700-SB ULTRASTAB
IT系列電流傳感器是高精度、寬頻帶的電流傳感器，采用磁通門技術未使用霍爾器件。原邊電流產生的磁場被副邊電流產生的磁場補償。零磁通檢測器是由兩個繞線線圈組成的對稱檢測器，這兩個線圈與一個方波發生器相連接。副邊補償電流能精確反映原邊電流情況。
IT 400-S ULTRASTAB產品特點額定電流測量范圍：
60A~1000 A AC/DC
優良的線性度，＜3 ppm
高分辨率
初始偏移量在40到80 ppm之間
高溫度穩定性，非常低偏移差：0.5至2.5 ppm / K
整體精度@ 25°C：在+ - 0.0044%和< + / - 0.02725%之間
寬頻帶高達800KHz（+ / - 3dB）
低噪聲，無交叉失真
2年保修
符合標準
歐洲指令EMC 2004/108：CE標志
采用UL94 –VO認證的材料
IT 400-S ULTRASTAB 典型的應用
高性能磁共振線性放大器反饋元件
反饋元件在精密電流調節裝置（電源…）
精密高穩定逆變器
醫療設備
能量測量
功率分析儀
校準裝置

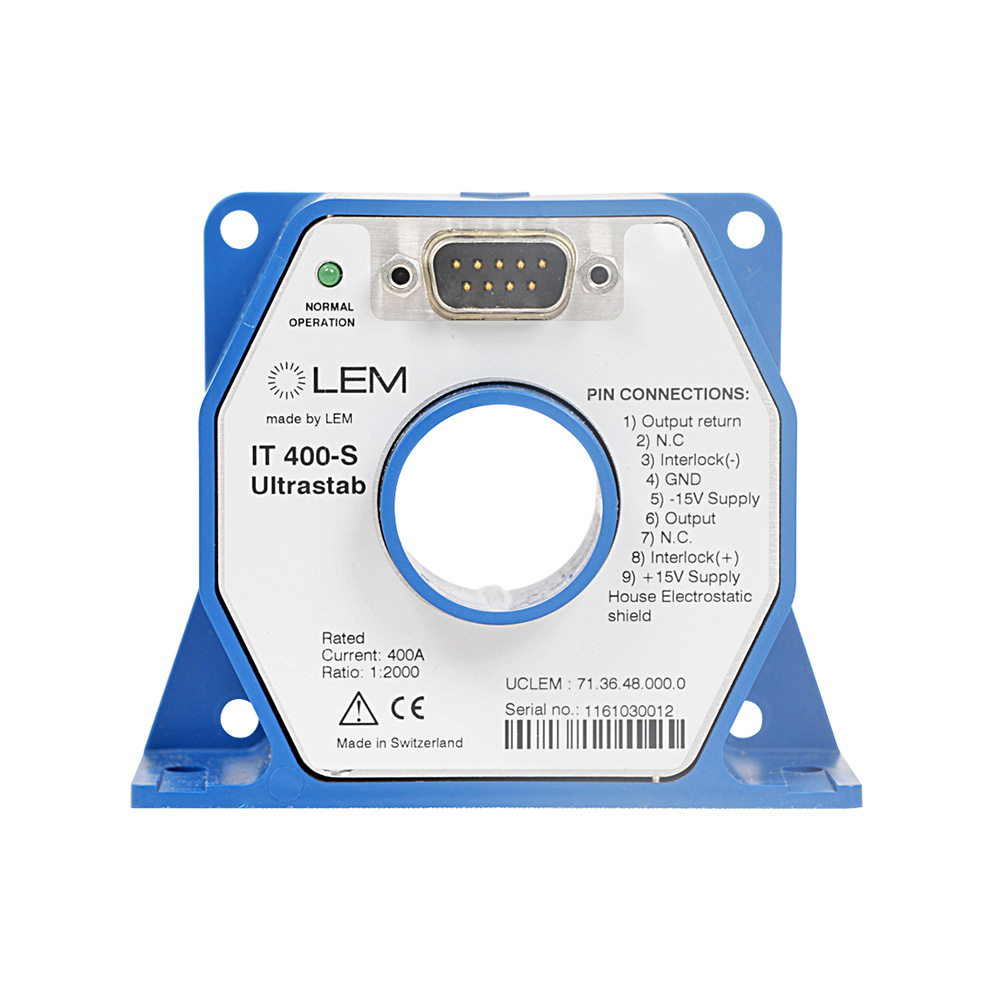

IT 400-S ULTRASTAB 主要技術參數
|
型號 |
IT 400-S ULTRASTAB |
|
測量類型 |
電流 |
|
額定值 |
400A |
|
測量范圍 |
400A |
|
準確性 |
0.0044% |
|
頻寬 |
150kHz(±1dB)/500kHz(±3dB) |
|
副邊輸出信號 |
電流 |
|
副邊輸出信號值 |
瞬時 200 mA |
|
原邊信號 |
交流 + 直流 |
|
響應時間 |
＜250ns |
|
工作電壓范圍 |
外部供電 DC 雙向15-15 伏 |
|
工作溫度 |
10C℃~50℃ |
|
技術原理 |
閉環磁通門 IT型 |
|
安裝 |
盤式 |
|
孔徑 |
Φ26mm |
特殊功能的現有型號有：
IT 700-SPR：可編程從80A~700A的10A步進的編程接口

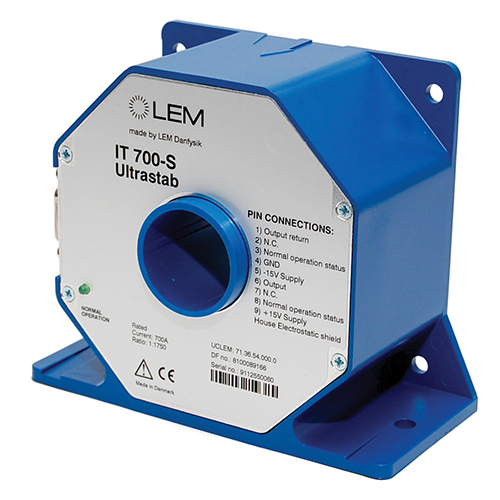

IT 700-SB：輸出電壓± 10 V
IT 1000-S / SP1：帶寬高達500KHz（±3db）
IT 400-S ULTRASTAB 訂購信息
|
型號 |
原邊理論值 |
測量范圍 |
副邊額定信號 |
供電電壓 |
精度 (%) |
封裝 |
|
IT 1000-S/SP1 ULTRASTAB |
1000A |
1000 A |
1000 mA |
15-15 Bi |
0.0054 |
Panel |
|
IT 200-S ULTRASTAB |
200A |
200 A |
200 mA |
15-15 Bi |
0.0084 |
Panel |
|
IT 400-S ULTRASTAB |
400A |
400 A |
200 mA |
15-15 Bi |
0.0044 |
Panel |
|
IT 60-S ULTRASTAB |
60A |
60 A |
100 mA |
15-15 Bi |
0.02725 |
Panel |
|
IT 700-S ULTRASTAB |
700A |
700 A |
400 mA |
15-15 Bi |
0.00535 |
Panel |
|
IT 700-SB ULTRASTAB |
700A |
700 A |
10 V |
15-15 Bi |
0.0141 |
Panel
|
