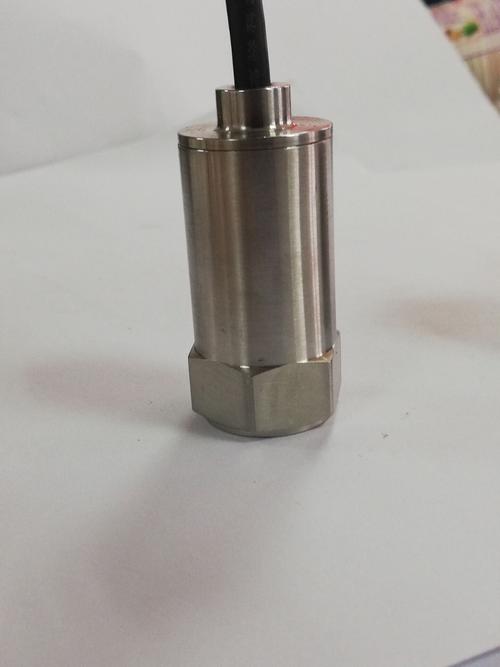

SWZQ-3A 風機監控報警器

SWZQ-3A 風機監控報警器，對振動速度、滑油溫度及油位三個參數的采集由一只組合探頭完成，監控處理由一塊二次儀表完成，因此，安裝便捷，主控柜可以留出更多的空間用以安裝其它儀表

SWZQ-3A 風機監控報警器

1.2 SWZQ-3A 風機監控報警器在設計過程中廣泛采用了國內外技術和
科研成果，具有以下幾方面顯著特點：
1.2.1 對振動速度、滑油溫度及油位三個參數的采集由一只組合探頭完成，
監控處理由一塊二次儀表完成，因此，安裝便捷，主控柜可以留出更多的空
間用以安裝其它儀表；
1.2.2 二次儀表采用微處理器進行數據的采集、處理和輸出，因此，可靠性、
穩定性以及集成度和智能化水平更高；
1.2.3 具有標準4~20mA 電流輸出接口，可與集群控制的計算機連接；
1.2.4 振動傳感器采用先進的集成電路芯片，精度高，工作穩定可靠；
1.2.5 組合探頭安裝在觀察窗蓋板上，而此處正是風機振動的大點；
1.2.6 一次儀表和二次儀表的連接采用電流接口，傳輸距離可達到更遠，抗
干擾性更強，數據可靠性更高。
1.2.7 一次儀表采用了嚴格的密封工藝以及牢固的安裝方式，使一次儀表在
惡劣條件下的工作壽命大大提高。
1.2.8 由于采用了硬件及軟件措施，可以將大部分由意外因素（如陣風）造
成的瞬時偏大的振動值從數據陣列中剔除，大大降低了誤報警率。
2 主要性能參數
2.1 二次儀表
2.1.1 型號： SWZQ-3A
2.1.2 名稱：三參數風機監控報警器
2.1.3 安裝形式：標準盤式；
2.1.4 開口尺寸： 150+1×74+1；
2.1.5 報警輸出形式：繼電器觸點輸出及聲光報警；
2.1.6 輸出繼電器觸點容量： 220/380Vac，3A；
2.1.7 顯示方式：振動速度、滑油溫度各三位數字顯示；
油位：超限指示燈閃爍；
2.1.8 有效測量范圍：振動速度：0~9.99mm/s；
第 3 頁共 12 頁
滑油溫度：0~99.9℃；
油位：開關量輸入
2.1.9 靈敏度和精度：振動速度：±0.01mm/s，精度5%；
滑油溫度：±0.1℃，精度5%；
2.1.10 頻率響應： 2~500Hz；
2.1.11 振動測量方向：水平；
2.1.12 與外設接口形式：溫度、振動4~20mA DC 電流輸出；
采樣電阻≤250Ω，線阻≤150Ω；
油位高低開關量接口
大傳輸距離： 1km；
2.1.13 一、二次儀表連接方式：溫度實時4~20mA DC；線阻≤150Ω；
振動瞬時12±8mA AC；線阻≤150Ω；
油位：常開/常閉節點
2.1.14 使用條件：
2.1.14.1 環境溫度： -10~70℃；
2.1.14.2 相對濕度：不高于85%；
2.1.15 外形尺寸： 160×80×182
2.1.16 電源： 220Vac±10%，50~60Hz；
2.1.17 大功耗： 10W。
2.2 一次儀表
2.2.1 型號： SWZT-3A/xxx
2.2.2 名稱：三參數組合探頭
2.2.3 安裝方式：觀察窗M12×1.25 螺紋安裝
2.2.4 測量范圍：振動速度：0~14.14mm/s 瞬時值；
滑油溫度：0~99.9℃；
高油位：距安裝中心XXXmm
低油位：距安裝中心（XXX+30）mm
2.2.5 振動測量方向：垂直于安裝平面；
2.2.6 頻率響應： 10~150Hz
2.2.7 一、二次儀表連接方式：溫度實時4~20mA DC；線阻≤150Ω；
振動速度瞬時12±8mA AC；線阻≤150Ω；
油位：開關量閉合/斷開
大傳輸距離：1km；
2.2.8 使用條件：
2.2.8.1 環境溫度： -10~100℃；
第 4 頁共 12 頁
2.2.8.2 相對濕度：不高于95%；
2.2.9 電源： 9~15V DC
2.2.10 一次儀表質量： 0.5kg
3 二次儀表及一次儀表的安裝與連接
3.1 二次儀表的安裝
