一、 產品簡介

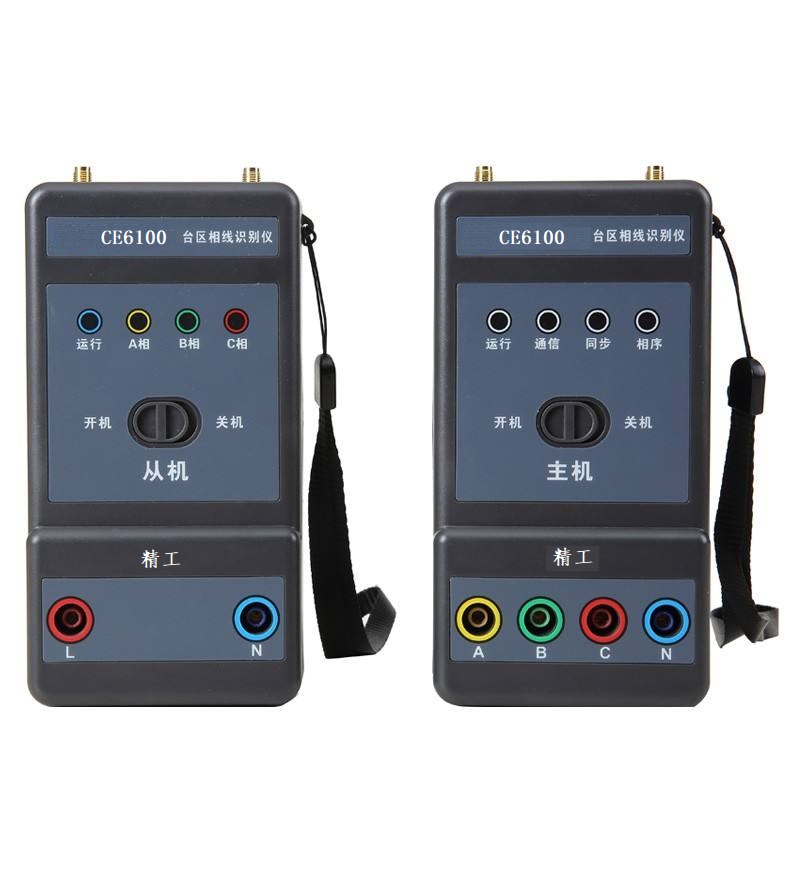

CE6110便攜式供電相線識別儀是一種便攜式供電相線識別設備，用于識別同一臺區的低壓供電線路A、B、C相別。CE6110便攜式供電相線識別儀由主機、從機、RF天線、測試線組成。

由于城市發展及歷史原因，供電網絡中的布線較為混亂，自變壓器輸出至用戶的線路無法分清A、B、C各相。這為搶修、排障及新技術、新設備的安裝帶來許多不便。本儀器通過衛星通信等新技術手段，能快速準確識別同一臺區距離較遠的線路兩點各相線相別是否一致。

CE6110便攜式供電相線識別儀儀表通訊距離遠（Max可達8公里）臺區全覆蓋，即便城區建筑物密集臺區也能快速判斷相線，儀表操作簡易，準確直觀，體積小攜帶方便、安全快速，廣泛應用于電纜施工、設備安裝、線路維護工作，特別適合三相不平衡治理裝置安裝施工使用。

二、  技術規格

產品型號	CE6110便攜式供電相線識別儀
功能	臺區相線識別
整機功耗	3W
發射功率	1W
通訊距離	8KM
天線	主機：吸盤天線；從機：膠棒天線
整機質量	1.7kg
額定電壓	三相四線：3x220/380V
頻率	50Hz
識別時間	≤5秒
一次識別成功率	>99%
從機電源	DC 7.4V 2.6Ah 可充鋰電池
主機（從機）尺寸	162mmX85mmX49mm
主機（從機）質量	主機：235g；從機：320g
主機測試線	（鱷魚夾+彈棒插）線長6M
從機測試線	（表筆+彈棒插）線長1.5M
工作溫濕度	-10℃～40℃； 80%Rh以下
存放溫濕度	-10℃～60℃； 70%Rh以下
絕緣強度	AC 3700V/rms(電路板與外殼之間)

三、 指示燈說明

主機指示燈

【運行】點亮表示主機開始工作

            閃爍表示主機進入正常測試狀態

【通信】閃爍表示主機向從機發送信號

【同步】閃爍表示主機時鐘已與衛星同步

【相序】點亮表示測試端接線為正相序

不亮表示測試端接線為逆相序或缺相

從機指示燈

【運行】開機狀態下慢閃，說明已與衛星時鐘同步

開機狀態下運行燈不亮，表示尚未與衛星時鐘同步

測試時快閃表示從機進入正常測試狀態

測試時慢閃表示從機未收到主機信號

【A相】黃色指示燈，點亮表示從機接入的火線是A相

【B相】綠色指示燈，點亮表示從機接入的火線是B相

【C相】紅色指示燈，點亮表示從機接入的火線是C相

【電源指示燈】充電時亮紅燈說明正在充電亮綠燈說明電池已經充電完成

四、 操作方法

1、 首先將主機的天線接好，主機的2個天線盡量置于室外或靠近窗戶；將4條測試線依次接入出線柜(變壓器出口處)的A、B、C、N。

為了保證主、從機之間的良好通信，請盡量遠離高壓線、變壓器、大電流導線和干擾大的設備，如SVG等。

2、 撥動主機開關至“開機”位置，運行指示燈點亮。

3、 等待相序指示燈點亮說明接入的ABC為正相序，若相序指示燈不亮，說明接入的ABC為逆相序或缺相，請檢查接線。

4、 等待同步指示燈閃爍，若同步指示燈不亮說明未收到衛星信號，請調整主機位置（盡量置于室外或靠近窗戶）。

5、 當主機相序指示燈點亮，同步指示燈閃爍，運行指示燈閃爍，通信指示燈閃爍后，就可以將從機帶到識別相限現場進行測試了。

6、 在現場將從機的天線接好，撥動從機開關至“開機”位置。

7、 在從機運行指示燈慢閃后即可進行測試。如果運行指示燈不亮，說明未收到衛星信號，請到戶外開闊處開機，等待運行燈慢閃后保持開機，再回到測試點測試。

8、 測試時將2個測試線依次接入被測線路火線L和零線N進行測試，若是零火線接反，則無法測試，請對調測試線再測即可。

9、 在正常測試時，從機運行指示燈會進入快閃狀態，此時亮起的指示燈即為當前所在的相限。若是運行指示燈還是慢閃狀態，則說明主從機之間通訊失敗，請檢查RF天線。

六、 注意事項

1、 主機、從機的零線不能接錯，否則可能損壞本儀器或導致相序識別錯誤。

2、 從機在停止測試半小時后會自動關機。

3、 主機的FR天線和GPS天線盡量置于室外或靠近窗戶。

4、 若測試地點位于室內或四周狹小之地，則從機應先在空曠處進行衛星同步，同步后保持開機狀態，再進行測試。
