SZC-04智能轉速表可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報。安裝維護方便，測量精確，穩定性可靠，保證質量，有效抑制誤報警。

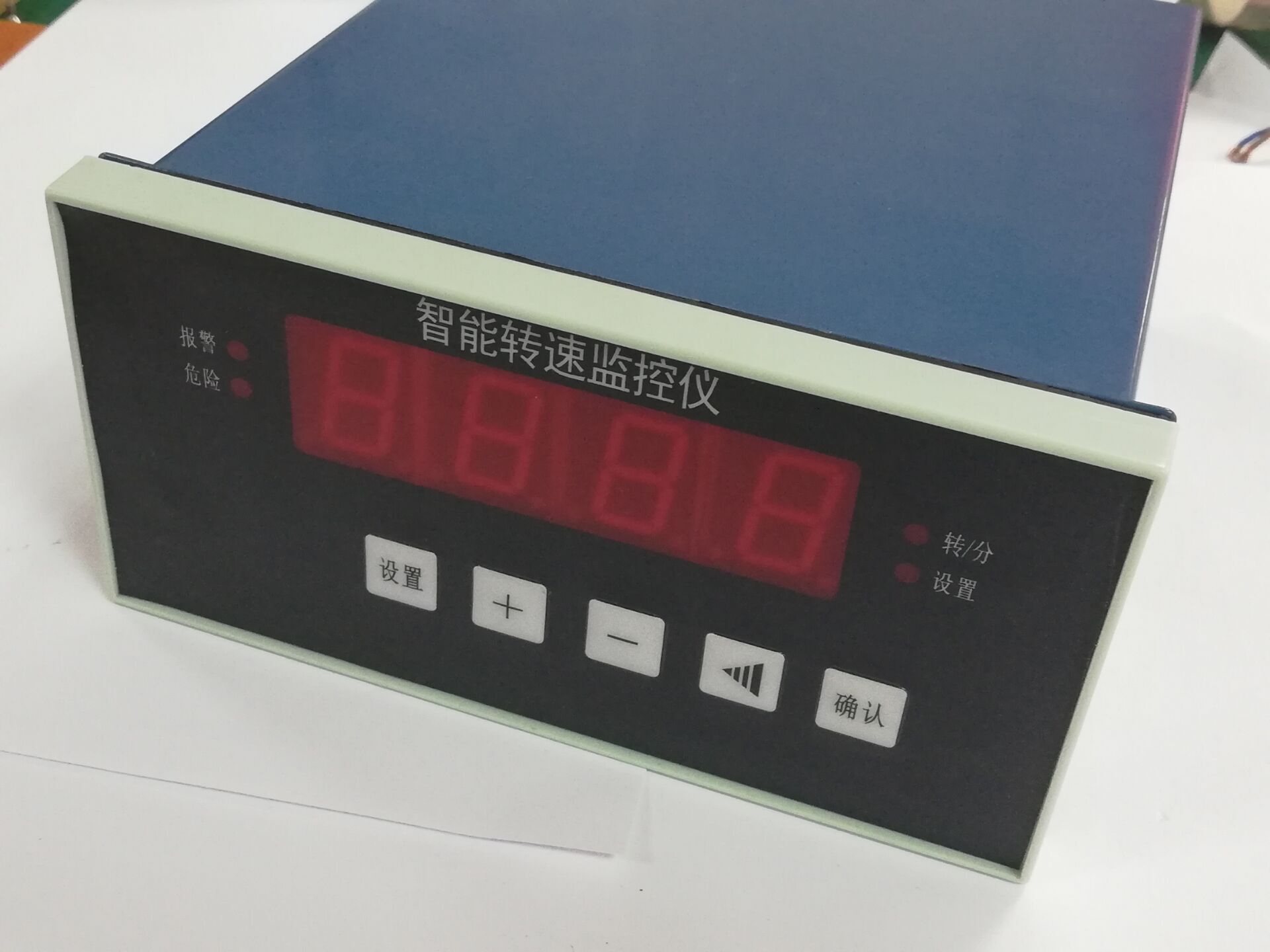

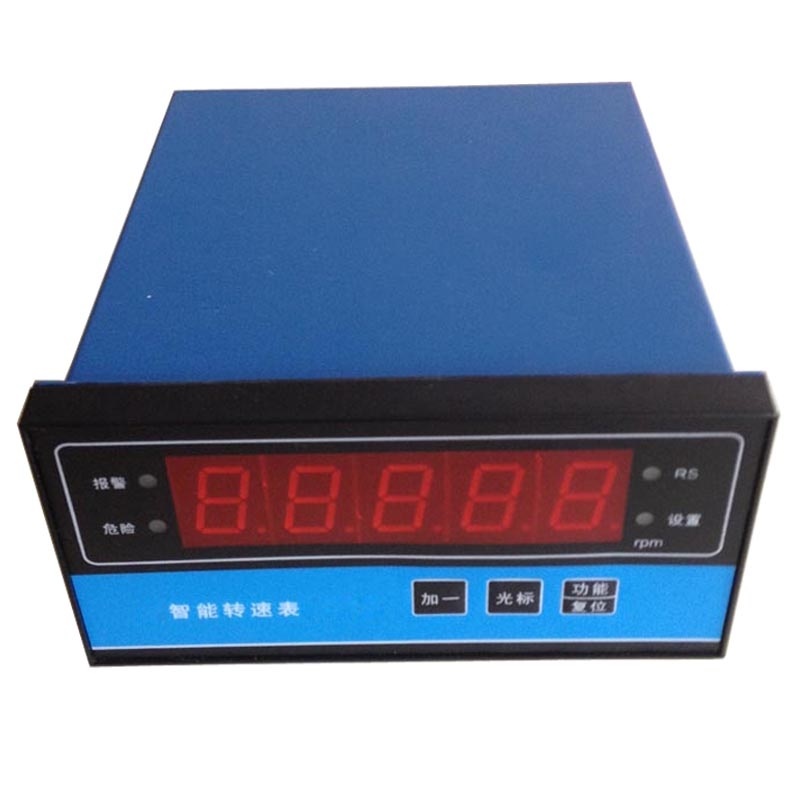

SZC-04智能轉速表

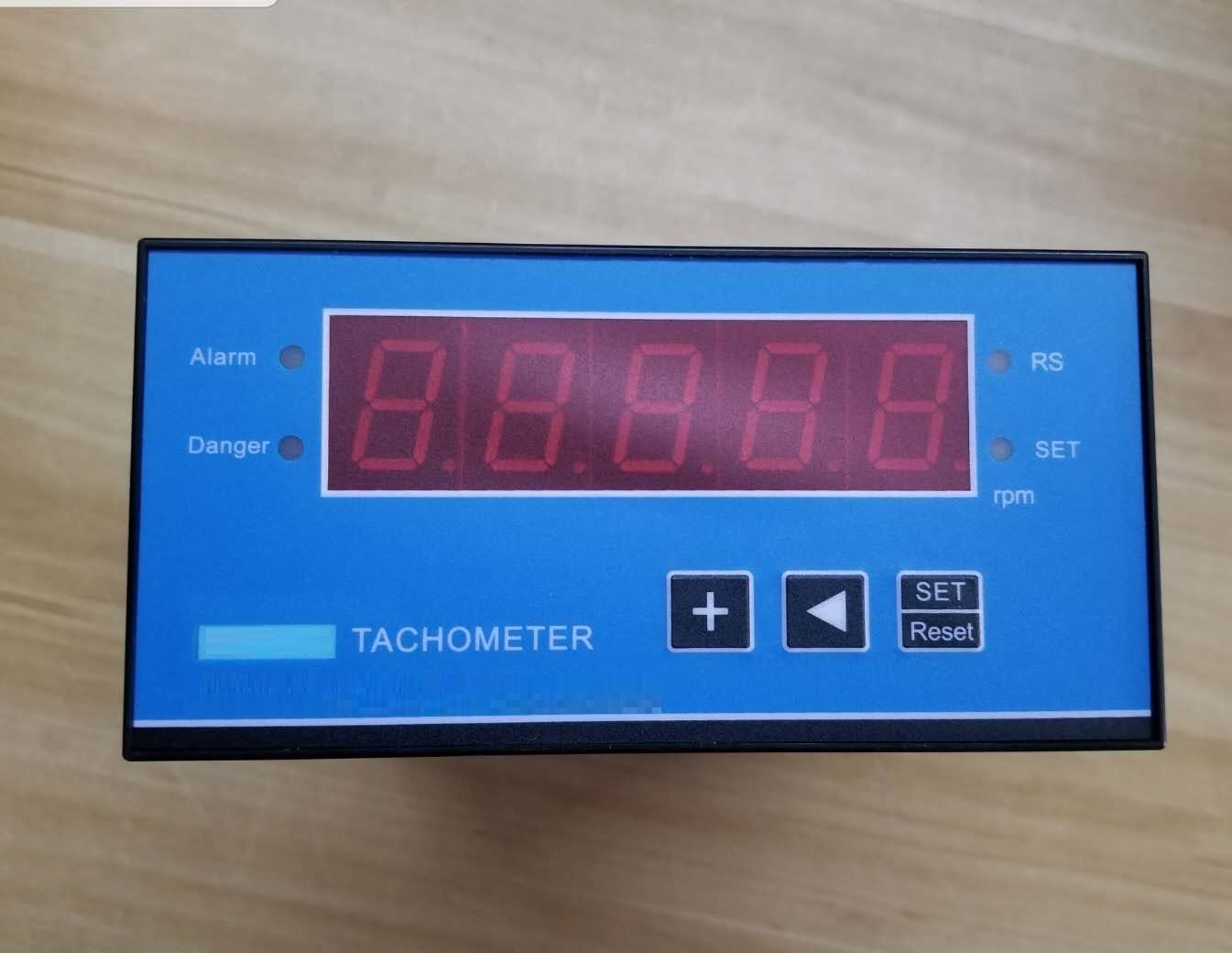

SZC-04智能轉速表
一、簡介：
SZC-04智能轉速表采用ARM為核心的智能轉速監控保護儀表，配接LH510磁阻轉速傳感器、LH520齒輪轉速傳感器，可測量各種旋轉機械的輪軸、齒輪、齒條的轉速、線速度。適合旋轉機械裝置TSI的系統設計使用，可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報。
二、主要功能：
汽輪機、磨煤機、風機、減速機、水泵、離心機、平衡機、空壓機等旋轉類機械的轉速的監視和保護。
三、功能說明：
1、測量值、報警設定值，可分別在LED數碼管上顯示。
2、當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
3、設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
4、具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
四、電氣指標：
1、輸入信號：可接受LH510磁阻式轉速傳感器信號或LH520齒輪轉速傳感器信號
2、波形：正弦波或脈沖
3、量程：1-9999rpm
4、顯示 顯示方式：四位0.8英寸LED數字顯示 顯示精度：1rpm
5、齒數：1-255任意
6、電流輸出：4-20mA 有源，輸出負載≤500Ω
7、報警點設置：0-100%滿量程
8、報警繼電器：節點容量 7A/250VAC，常開觸點，密封：環氧樹脂
9、工作電源：AC220V±10% 50Hz±5%
五、物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
掛壁表：寬190×高290×厚92（mm）；
安裝尺寸：底170×高272（mm）
六、環境指標：
1、溫 度： -10℃到+60℃，相對濕度 ≤95%
2、使用環境：周圍無腐蝕性、無強磁場等場合
七、訂貨指南：
盤裝表：SZC-04-AXX-BXX-CXX
量程選擇AXX：01-0～3500rpm 02-0～4000rpm 03-0～5000rpm 04-其它量程
電流輸出BXX：01-4～20mA 02-0～10mA
齒數CXX：01- 1齒 02- 60齒 03- 其它齒數
