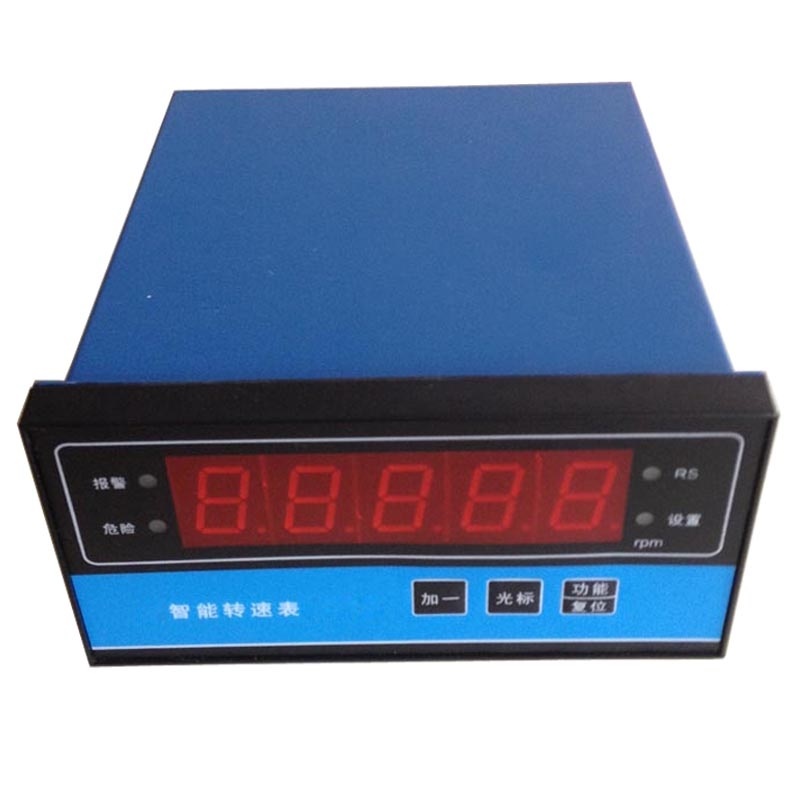

MCS-II微機智能測速儀

MCS-II微機智能測速儀適用于電廠汽轉速監視保護儀，配接LH510磁阻轉速傳感器、LH520齒輪轉速轉速傳感器，測量準確，性能穩定，能根據用戶的需要擴展功能。該監視儀具有轉速測量、兩級報警、超速保護、模擬電壓電流輸出、傳感器故障監測。適用于電力、紡織、石油、化工等單位轉動機械的監控和保護。

MCS-II微機智能測速儀適用于電廠汽轉速監視保護儀，配接LH510磁阻轉速傳感器、LH520齒輪轉速轉速傳感器，測量準確，性能穩定，能根據用戶的需要擴展功能。該監視儀具有轉速測量、兩級報警、超速保護、模擬電壓電流輸出、傳感器故障監測。適用于電力、紡織、石油、化工等單位轉動機械的監控和保護。

MCS-II微機測速儀電氣指標：

供電電源：220VAC±10％ 50Hz
輸入信號：LH510磁阻式傳感器信號或LH520齒輪轉速傳感器信號。
波形：正弦波或脈沖
幅值：50mV-20VAC（有效值）
量程：1-99999 rpm
顯示方式：五位0.8英寸LED數字顯示
顯示精度：±1 rpm（1-10000rpm范圍）

±10 rpm（10000-99999rpm范圍）

光電管LED指示：機器現場運行狀態
齒數：1-120齒
電流輸出：4-20mA有源，輸出負載小于500Ω
報警點范圍：0-100%滿量程
報警繼電器：節點容量 7A/250VAC，常開觸點，密封：環氧樹脂
RS485通訊：MODBUS-RTU協議（選配）

MCS-II微機測速儀物理指標：

整機尺寸：

外形尺寸：160×80×160mm

開孔尺寸：152×74mm

環境指標：

溫度：工作溫度 -20℃到+60℃，存儲溫度-30℃到+70℃。
相對濕度 ≤90%周圍無腐蝕性、無強磁場等場合。

MCS-II微機測速儀功能說明：

測量值、報警設定值，可分別在LED數碼管上顯示。
可任意設置和修改報警值。
當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備。
報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。
停電時能保持設置參數及其它記憶值。
設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。

主要功能：

汽輪機、工業汽輪機、水泵、風機、電機等旋轉類機械的轉速的監視和保護。汽輪機、水泵、電機、風機、鼓風機、壓縮機、磨煤機、制氧機、破碎機、分離機械等大型旋轉機械設備在線監測。客戶群分布在各行各業，包括：石油、化工、電力、鋼鐵、制藥等。

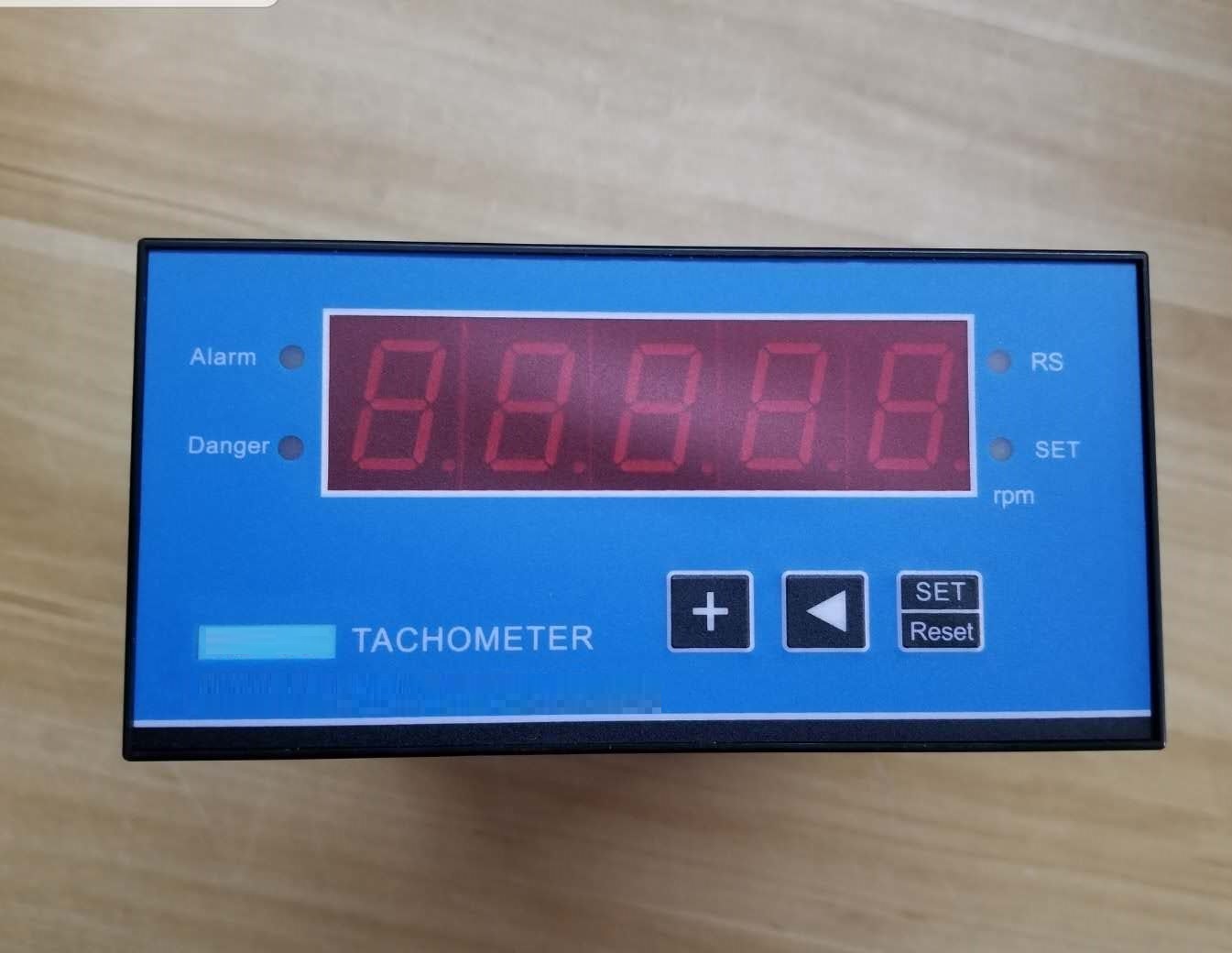

SC-2A智能轉速表采用ARM為核心的智能轉速監控保護儀表，配接LH510磁阻轉速傳感器、LH520齒輪轉速傳感器，可測量各種旋轉機械的輪軸、齒輪、齒條的轉速、線速度。適合旋轉機械裝置TSI的系統設計使用，可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報。

為什么在線監測電機轉速？

電機轉速是機器開機、停機以及穩定運行時的重要參數之一。電機速度的突然變化，很可能表征著機器或工業過程的故障。在電機運行狀態分析中找出振動與轉速之間的關系是很重要的，在設計離心類機器時，它的轉速運行范圍應避開機器的平衡共振，并且使其工作轉速也不激發機器的這些特殊共振。

在線監測電機正反轉速的重要作用！

電機在工作中可能會突然發生反向旋轉，這種突發事故會給電機造成極其嚴重的破壞，因此對電機反轉的識別和停車保護同樣是監測中不可少的。因此有必要選用一些電機轉速測量傳感器，對電機在運行過程中進行事實監測，提前做好預防工作，避免不必要的損失！

概述

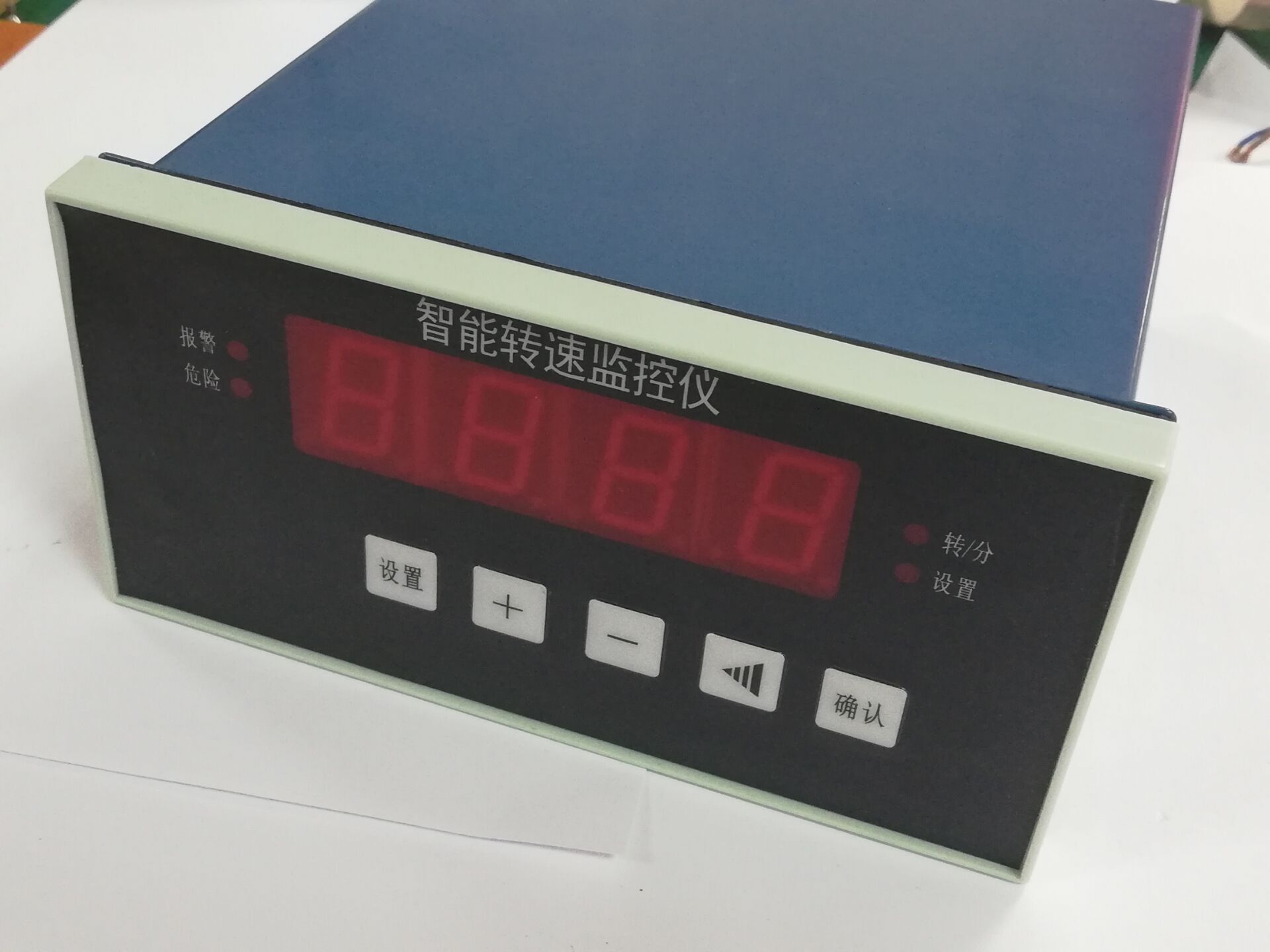

MSC-2B智能轉速表采用ARM為核心的智能轉速監控保護儀表，配接LH510磁阻轉速傳感器、LH520齒輪轉速傳感器，可測量各種旋轉機械的輪軸、齒輪、齒條的轉速、線速度。適合旋轉機械裝置TSI的系統設計使用，可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報。

應用范圍：

汽輪機、磨煤機、風機、減速機、水泵、離心機、平衡機、空壓機等旋轉類機械的轉速的監視和保護。

功能說明：

1、測量值、報警設定值，可分別在LED數碼管上顯示。

2、當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。

3、設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。

4、具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。

電氣指標：

1、輸入信號：可接受LH510磁阻式轉速傳感器信號或LH520齒輪轉速傳感器信號

2、波形：正弦波或脈沖

3、量程：1-9999rpm

4、顯示

顯示方式：四位0.8英寸LED數字顯示

顯示精度：1rpm

5、齒數：1-255任意

6、電流輸出：4-20mA 有源，輸出負載≤500Ω

7、報警點設置：0-100%滿量程
