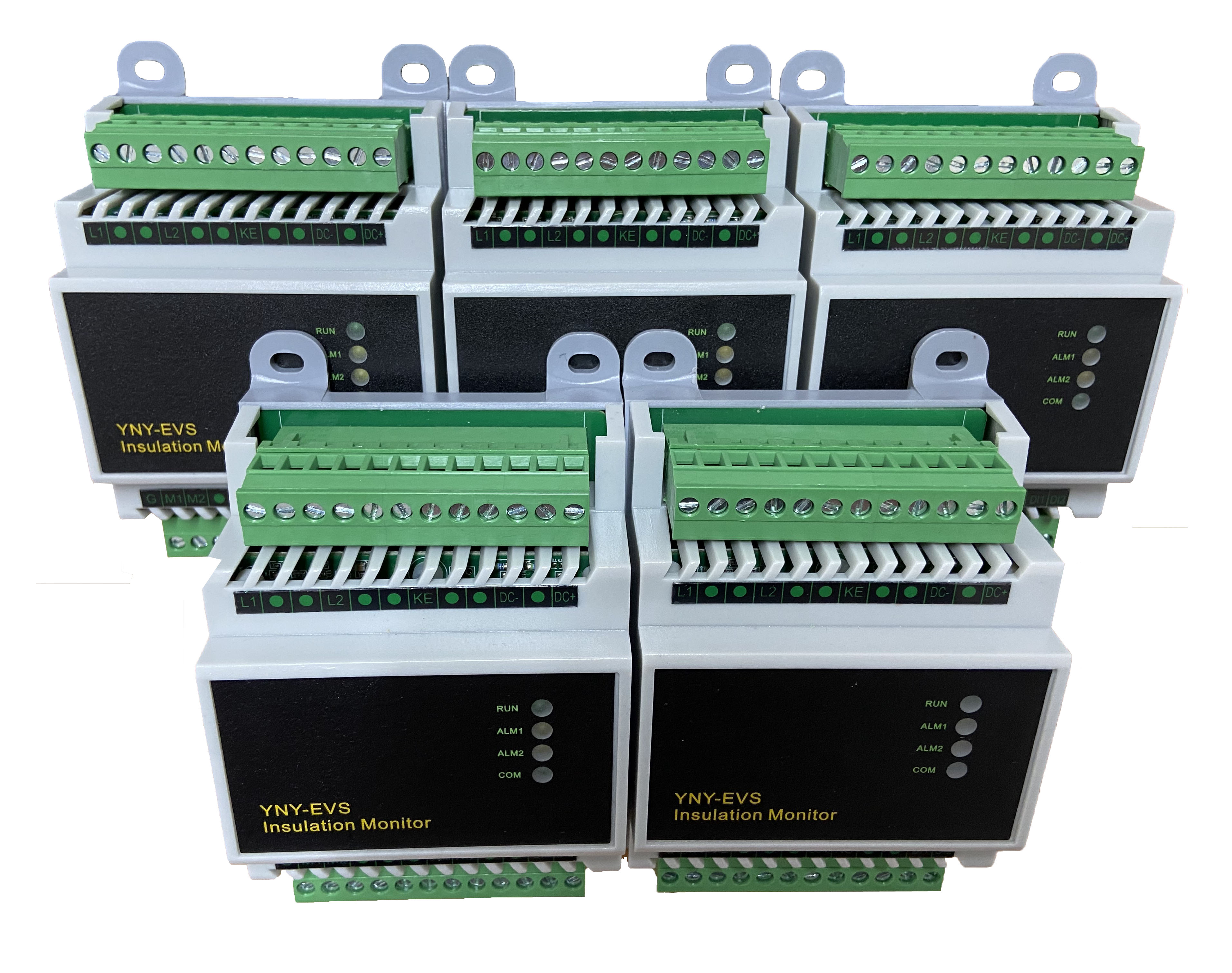

充電樁直流絕緣監測集成模塊
BC系列產品是專用于電動汽車充電設備的絕緣監測裝置,其基于平衡電橋原理,測量周期短,不受直流電壓變化影響,精確測量接地阻抗值。本系列產品測量條件直流系統為150V~1000V,電阻測量范圍1KΩ~10MΩ,同時還可以監測充電側直流電壓。本系列產品以及可自帶泄放回路開關、分流器電壓測量、汽車側電壓測量等功能。
BC型號
BC(對地開關)
GYDCG-BCX(對地開關+泄放開關)
(型號后面加上-12或-24,代表12V或24V供電)
BC規格參數
|
尺寸 |
長110*寬45*深75 |
|
直流電壓范圍 |
150 VDC~1000VDC可設定 |
|
供電電壓 |
9~18VDC或19~36VDC |
|
內部接地阻抗 |
<1M歐姆 |
|
絕緣阻抗檢測范圍 |
1M歐姆~10M歐姆 |
|
繼電器輸出接點 |
250VAC/30VDC,3A;125VAC,5A |
|
通訊方式 |
RS485 |
|
通訊協議 |
MODBUS協議 |
|
安裝方式 |
DIN導軌安裝 |
|
泄放電流 |
<30A |
