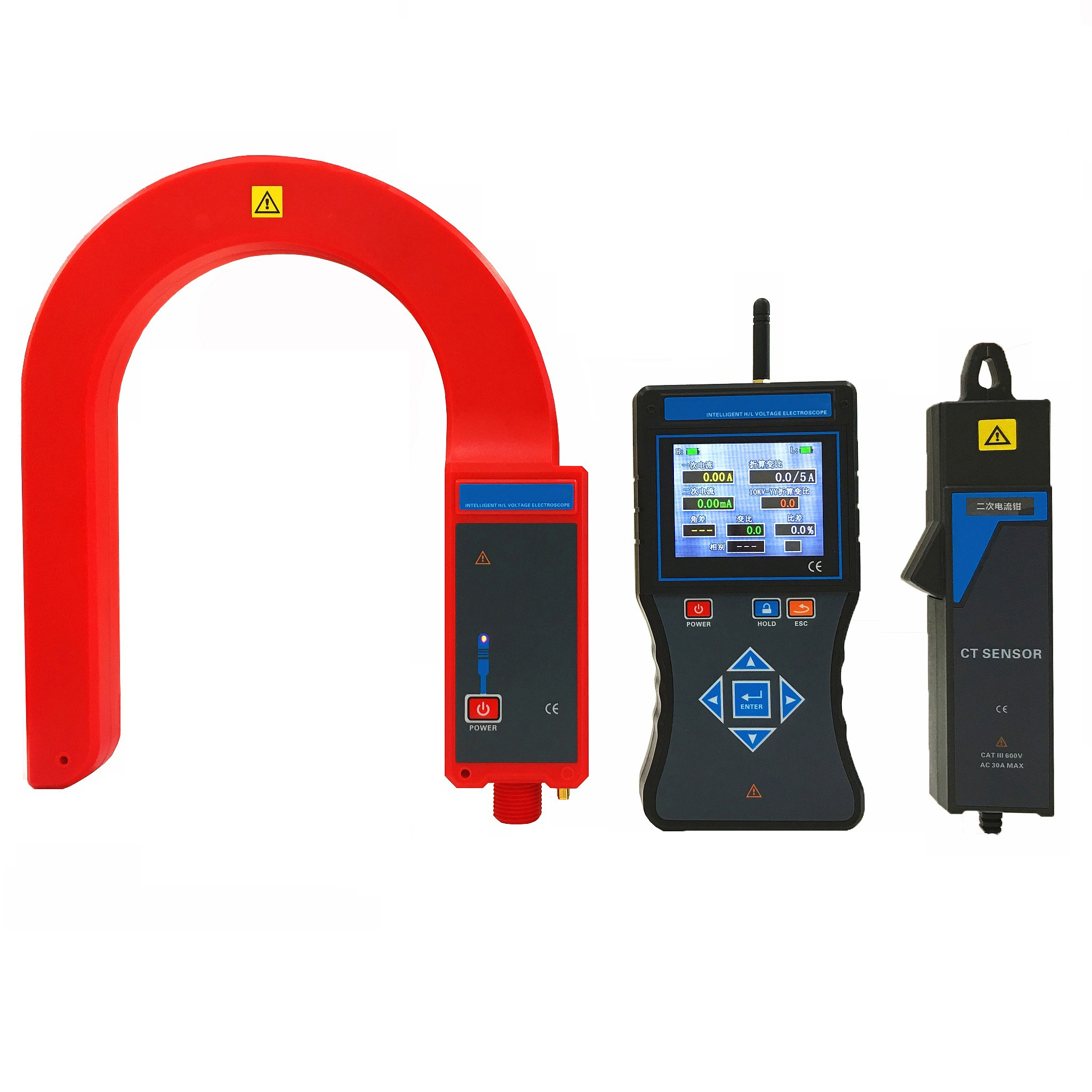

CA6380無線高低壓電流互感器變比測試儀一次高壓鉤式檢測儀可以掛在線路上測試，節省操作人員體力。接收器主機采用3.5寸真彩液晶屏，圖形界面顯示，清晰直觀。二次鉗鉗頭尖細，非常適合于排線密集的場所。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。
CA6380無線高低壓電流互感器變比測試儀監控軟件具有在線實時監控、動態顯示，具有最大、最小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。
功 能
高低壓電流互感器一二次回路的電流、變比、極性、相別、比差、角差、漏電流在線測試；變壓器兩側電流大小、變比在線測試；負荷電流測試
電 源
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時
測試方式
一次鉤式CT，可以掛在線路上測試；二次鉗形CT
傳輸方式
433MHz無線傳輸，直線傳輸距離約160m
顯示模式
3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度
可測線徑
鉤式檢測儀：Ф168mm導線，或168mm×245mm母排；低壓電流鉗：Ф7.5mm×13mm
測量范圍
鉤式檢測儀：AC 0～5000A;低壓電流鉗：AC 0.00mA～20A
分 辨 力
鉤式檢測儀：10mA；低壓電流鉗：0.01mA
一次電流精度
0.00A～99.9A: ±2%±5dgt (23℃±5℃，80%RH以下)
100A～499A: ±3%±5dgt(23℃±5℃，80%RH以下)
500A～5000A: ±4%±5dgt(23℃±5℃，80%RH以下)
二次電流精度
0.00mA～20A: ±2%±5dgt(23℃±3℃，70%RH以下)
變 比
兩種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；變比最大1：9999）
換 檔
自動換檔
絕緣桿尺寸
拉伸后長約5m；收縮后長約1m(5節)
數據存儲
5000組
采樣速率
1次/秒
儀表尺寸
高壓檢測儀：長寬厚310mm×270mm×52mm
接收器：長寬厚250mm×100mm×40mm
二次鉗：長寬厚220mm×45mm×30mm
線路電壓
35kV以下裸導線測試，110kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作)
數據保持
測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能
按ESC鍵退出當前功能界面，返回上級目錄
位置誤差
A區無位置誤差；B區約增加0.2%；C區約增加2%
數據查閱
進入數據查閱模式后，按箭頭鍵翻閱所存數據
溢出顯示
電流超量程溢出功能：“OL A”符號顯示
無信號指示
當接收器沒有收到發射信號時動態顯示“----”符號
自動關機
開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓
當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電
儀表質量
鉤式檢測儀：496g(含電池)
接收器：395g(含電池)
電流鉗：230g
絕緣桿：1.45kg

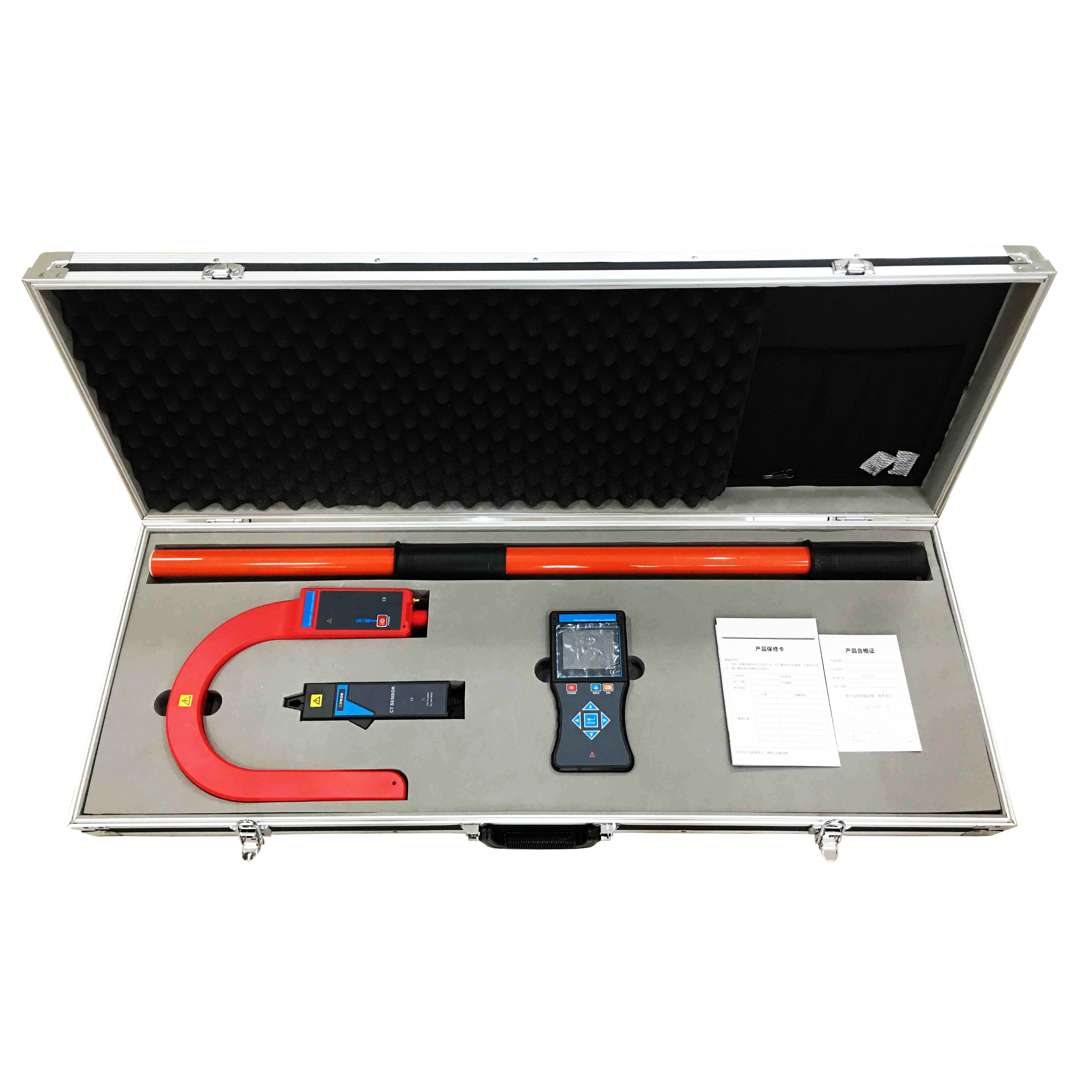

總質量：12kg(含儀表箱)
工作溫濕度
-10℃～40℃；80%Rh以下
存放溫濕度
-10℃～60℃；70%Rh以下
干 擾
無433MHz同頻信號干擾
絕緣強度
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)
接收器：2000V/rms(外殼前后兩端之前)
結 構
防滴漏Ⅱ型
