CA6300M 配網電流相位測試儀

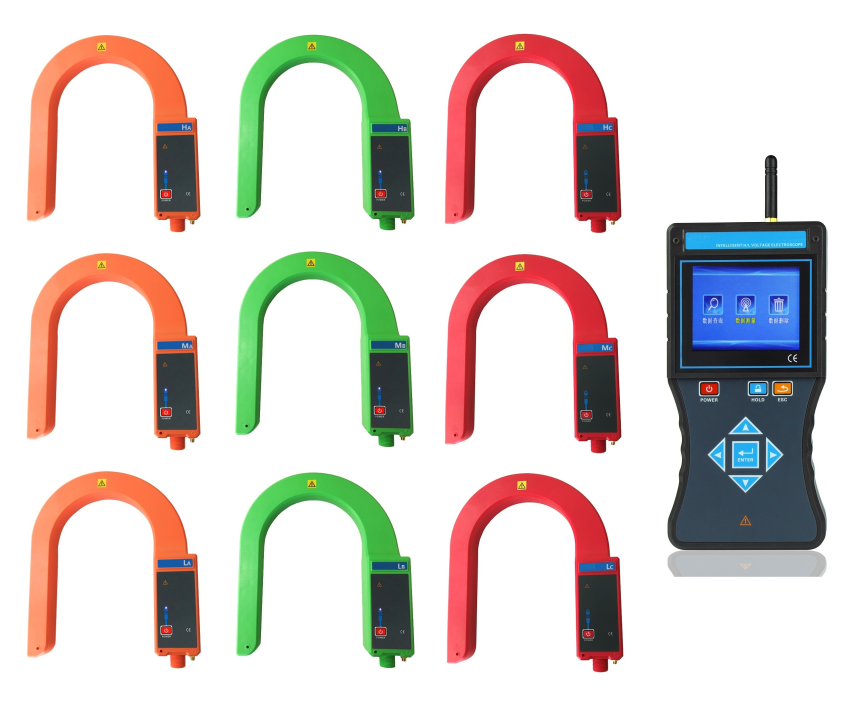

CA300M配網電流相位測試儀由超大口徑的鉤式檢測儀、無線接收器、伸縮絕緣桿等組成,能同時在線測試3路高壓配網(Ha、Hb、Hc),3路中壓配網(Ma、Mb、Mc)和3路低壓配網(La、Lb、Lc)的電流、相位,判斷相序、核相等。9路信號同時檢測,無線傳輸,其無線傳輸距離約150米,電流量程為AC 0~20000A,相位量程為0~360°,鉤式檢測儀可測導線或電纜外徑Ф168mm,可測量母排最大尺寸168mm×245mm,能直接測試35kV以下的裸導線或匯流母線,或110kV以下具有安全絕緣外皮的線纜。

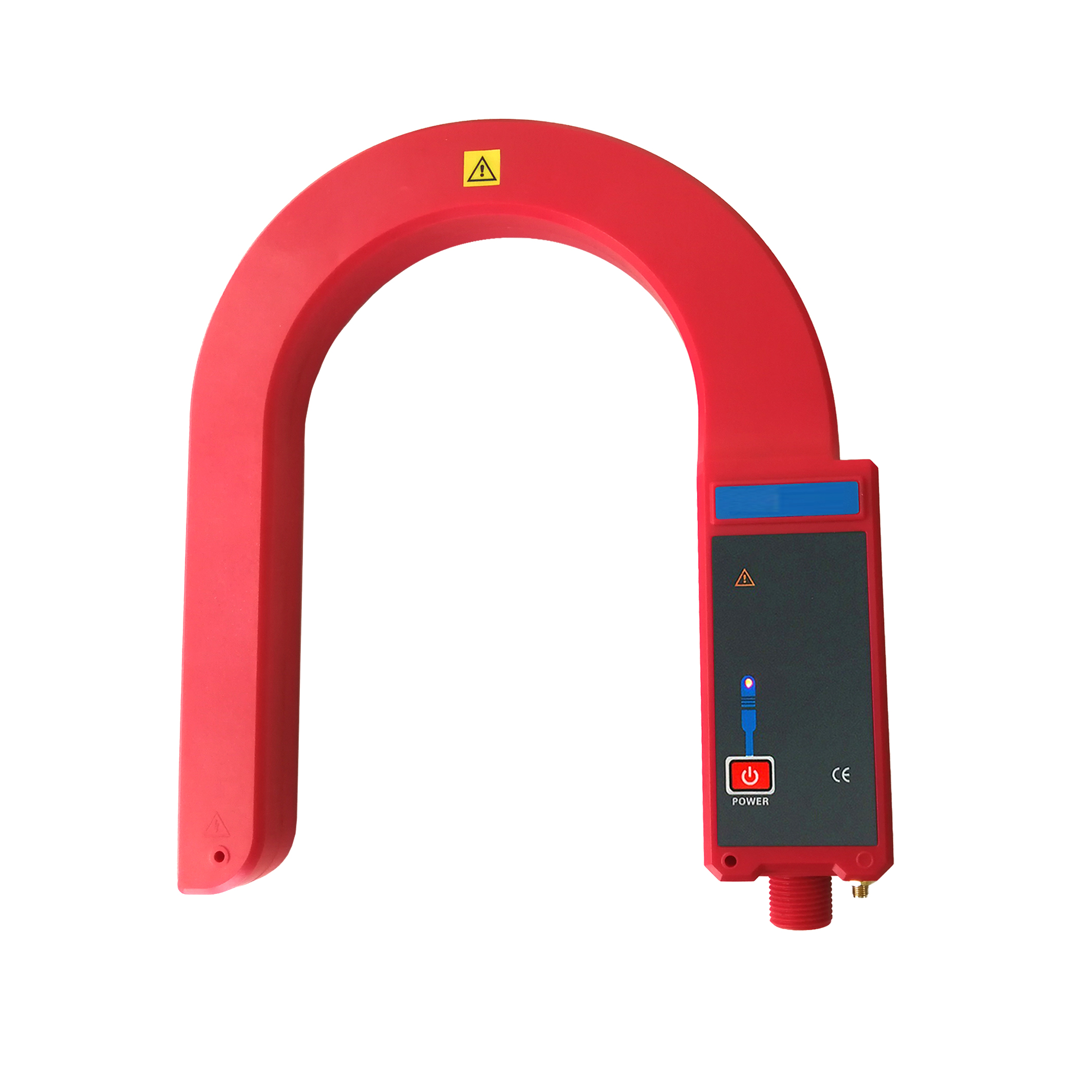

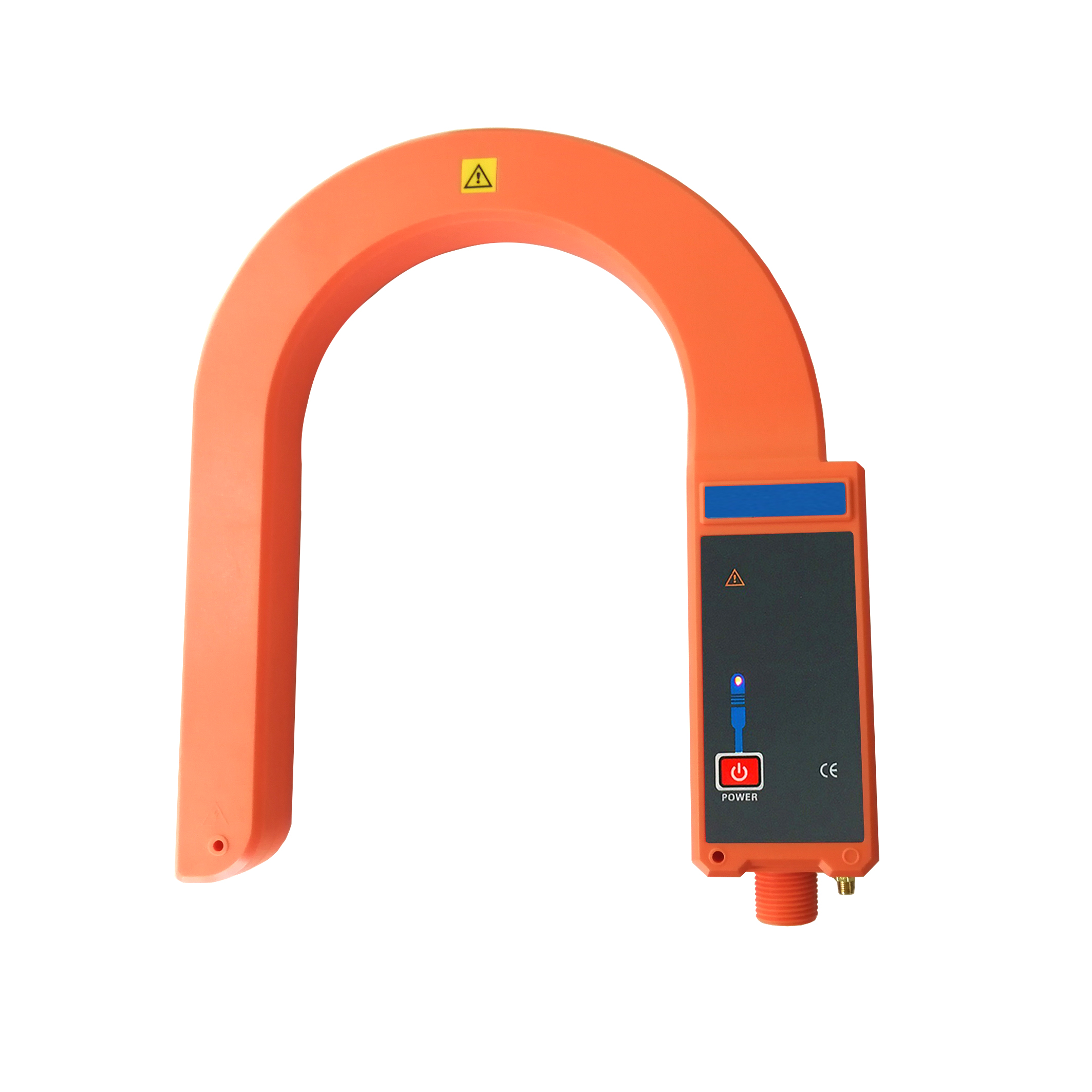

CA300M配網電流相位測試儀鉤式檢測儀分黃綠紅三種顏色,連接絕緣桿,可以?huà)煸诰€(xiàn)路上測試,絕緣桿輕便,節省操作人員體力,還具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。接收器采用3.5寸真彩液晶屏,同屏顯示,一目了然。儀表還具有數據保持、數據存儲等功能。本測試儀主要用于配網線路電流、相位測試,判斷相序、核相等,是配網線路運維、檢修、作業的好幫手。
|
功 能 |
配網線路高中低壓(Ha、Hb、Hc ,Ma、Mb、Mc,La、Lb、Lc)9路交流電流、相位、漏電流測試;相序判斷,核相 |
|
電 源 |
DC 3.7V可充鋰電池,USB充電接口,連續工作約10小時 |
|
測試方式 |
鉤式CT,可以?huà)煸诰€(xiàn)路上測試 |
|
傳輸方式 |
315MHz ~433MHz無線傳輸 |
|
傳輸距離 |
直線傳輸距離約150m |
|
顯示模式 |
3.5寸真彩液晶屏顯示,按上下箭頭鍵調整背光亮度 |
|
可測線徑 |
Ф168mm的導線、電纜,或168mm×245mm的母排 |
|
測量范圍 |
電流:AC 0~20000A (50/60Hz自動) |
|
相位:0~360° |
|
|
分 辨 力 |
0.01A;1° |
|
電流精度 |
±2%±5dgt (23℃±5℃,80%RH以下) |
|
相位精度 |
±3° |
|
絕緣桿尺寸 |
拉伸后長約5m;收縮后長約1m(5節) |
|
數據存儲 |
300組 |
|
采樣速率 |
2次/秒 |
|
儀表尺寸 |
鉤式檢測儀:長寬厚310mm×270mm×52mm 接收器:長寬厚250mm×100mm×40mm |
|
線路電壓 |
35kV以下裸導線測試,220kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作) |
|
儀表質量 |
檢測儀:496g(含電池)x9 接收器:395g(含電池)x1 絕緣桿:1.45kg x9 |
|
儀表顏色 |
鉤式檢測儀分:黃、綠、紅三種顏色 |
|
工作溫濕度 |
-10℃~40℃;80%Rh以下 |
|
存放溫濕度 |
-10℃~60℃;70%Rh以下 |
|
干 擾 |
無315MHz ~433MHz 同頻信號干擾 |
|
絕緣強度 |
絕緣桿:AC 110kV/rms(5節絕緣桿全部拉伸后,兩端之間) 鉤式檢測儀:2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) 接收器:2000V/rms(外殼前后兩端之前) |
|
結 構 |
防滴漏Ⅱ型 |
