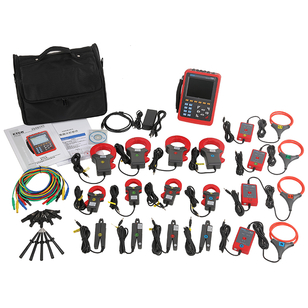

CA9500多功能三相電能質量分析儀
一．產品簡介
CA9500多功能三相電能質量分析儀是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，超大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點?？赏瑫r(shí)測量4路電流（ABC三相及中性線電流），4路電壓（ABC三相電壓及中性線對地電壓）、電流電壓的峰值、一段時間內的*大*小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
CA9500多功能電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣的AD7655完成，實現*高采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色 區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數（可根據需要選擇），5s采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。
二. 基本功能介紹：
1.測試功能：
波形實時顯示（4路電壓/4路電流）；電壓和電流真有效值；電壓直流成份；電流和電壓峰值；電流和電壓一段時間內的*大/*小值；相量圖顯示；各相諧波的測量，達50次諧波；柱形圖顯示各相電流和電壓的諧波比；總諧波失真度（THD）的計算；各相有功/無功/視在功率值及總值；各相有功/無功/視在電能值及總值；變壓器K因數計算；COSφ位移功率因數（DPF）和功率因數（PF）的計算；閃變計算；三相不平衡計算（電壓和電流）
2.捕捉和監測功能：
可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器*多可同時存儲150組瞬態波形。
3.啟動電流監測：
可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量?？娠@示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形?？捎|發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。
4.記錄存儲功能：
可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔5秒記錄一次，約可以記錄300天）
5.告警功能：
可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，*多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的*短時間。*多可以存儲12800組告警日志記錄。
6.截屏功能：
在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。*多可同時保存60組截圖
7.通訊功能：
通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。
8.設置功能：
用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；可設定儀器的接線方式及電網類型；可選定不同電流鉗和不同電壓測試變比；可選定中文菜單或者英文菜單。
9.中/英文幫助菜單：
操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。
三．技術規格
1.一般規格
|
電 源 |
可充電鋰電池組9.6V，外接充電器 |
|
電池電量指示 |
電池符號5格顯示電量，當電池電量過低時,提示1分鐘后自動關機 |
|
功 耗 |
耗電流590mA，電池連續工作約6小時 |
|
顯示模式 |
LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm |
|
儀器尺寸 |
長寬厚：240mm×170mm×68 mm |
|
鉗口尺寸 |
0080尖小形電流鉗：7.5mm×13mm (選型) 0400圓口形電流鉗：35mm×40mm (選型) 0680圓口形電流鉗：68mm×68mm (選型) 3000柔性線圈電流傳感器（帶積分器）：Φ300mm (選型) |
|
通道數 |
4路電壓，4路電流 |
|
線電壓 |
1.0V～2000V |
|
相電壓 |
1.0V～1000V |
|
電 流 |
008B電流鉗 10mA～10.0A 040B電流鉗 0.10A～100A 068B電流鉗 1.0A～1000A 300F柔性線圈電流傳感器（帶積分器） 10A～6000A |
|
頻 率 |
40Hz～70Hz |
|
電力電量參數 |
W，VA，var，PF，DPF，cosφ，tanφ |
|
電能參數 |
Wh，varh，Vah |
|
諧 波 |
有，0～50次 |
|
總諧波失真 |
有，0～50次，各相 |
|
專家模式 |
有 |
|
暫態記錄組數 |
150組 |
|
電壓閃變 |
有 |
|
啟動電流模式 |
有，100秒 |
|
三相不平衡度 |
有 |
|
記 錄 |
300天（同時記錄20個參數，每5秒記錄1點） |
|
*小/*大 記錄值 |
有，可測一段時間內的*大*小值 |
|
告 警 |
40種不同類型參數選擇，12800組告警日志 |
|
峰 值 |
有 |
|
相量圖顯示 |
自動 |
|
截圖容量 |
60個 |
|
菜單語言 |
中文、英文 |
|
通訊接口 |
USB |
|
自動關機 |
在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中）下，儀器不自動關機 |
|
在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 |
|
|
背光功能 |
有，適合昏暗場所及夜間使用 |
|
儀器質量 |
主機：1.6Kg(帶電池) |
|
008B尖小形電流鉗：170g×4 |
|
|
040B圓口形電流鉗：185g×4 |
|
|
068B圓口形電流鉗：530g×4 |
|
|
300F 柔性線圈電流傳感器（帶積分器）：330g×4 |
|
|
測試線和電源適配器：900g |
|
|
總質量：約9.2Kg(含包裝) |
|
|
電壓測試線長 |
3m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
耐 壓 |
儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀器線路與護套外殼之間≥10MΩ |
|
結 構 |
雙重絕緣，帶絕緣防振護套 |
|
適合安規 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 |
|
隨機附件 |
主機：1臺；儀器包：1個；測試線：5條（黃，綠，紅，藍，黑各1條）；鱷魚夾：5個；表筆：5個；充電器：1個；軟件光盤：1個；鋰電池組：1個；2G內存卡：1個；電流傳感器（選購）。 |
2.儀器精度描述(不包括電流傳感器)
下面的數據是在基準條件下和在理想的電流傳感器（完全線性并且沒有相位移）基礎上的來分別介紹。
|
測量規格 |
測量范圍 |
顯示分辨率 |
參考范圍內的*大誤差 |
|
頻率 |
40Hz～70Hz |
0.01Hz |
±(0.03)Hz |
|
相電壓真有效值 |
1.0V～1000V |
*小分辨率0.1V |
±(0.5%+5dgt) |
|
線電壓真有效值 |
1.0V～2000V |
*小分辨率0.1V |
±(0.5%+5dgt) |
|
直流電壓 |
1.0V～1000V |
*小分辨率0.1V |
±(1.0%+5dgt) |
|
電流真有效值 |
10mA～1000A |
*小分辨率1mA |
±(0.5%+2dgt) |
|
相電壓峰值 |
1.0V～1414V |
*小分辨率0.1V |
±(1.0%+5dgt) |
|
線電壓峰值 |
1.0V～2828V |
*小分辨率0.1V |
±(1.0%+5dgt) |
|
電流峰值 |
10mA～1414A |
*小分辨率1mA |
±(1.0%+5dgt) |
|
峰值因數 |
1.00～3.99 |
0.01 |
±(1%+2dgt) |
|
4.00～9.99 |
0.01 |
±(5%+2dgt) |
|
|
有功功率 |
0.000W～9999.9kW |
*小分辨率0.001W |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
無功功率 電感性&電容性 |
0.000VAR～9999.9kVAR |
*小分辨率0.001VAR |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
視在功率 |
0.000VA～9999.9kVA |
*小分辨率0.001VA |
±(1%+3dgt) |
|
功率因數 |
-1.000～1.000 |
0.001 |
±(1.5%+3dgt)；Cosφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.5 |
|||
|
有功電能 |
0.000Wh～9999.9MWh |
*小分辨率0.001Wh |
±(1%+3dgt)；Cosφ≥0.8 |
|
±(1.5%+10dgt)；0.2≤Cosφ<0.8 |
|||
|
無功電能 電感性&電容性 |
0.000VARh～9999.9MVARh |
*小分辨率0.001VARh |
±(1%+3dgt)；Sinφ≥0.5 |
|
±(1.5%+10dgt)；0.2≤Sinφ<0.5 |
|||
|
視在電能 |
0.000VAh～9999.9MVAh |
*小分辨率0.001VAh |
±(1%+3dgt) |
|
相位角 |
-179°～180° |
1° |
±(2°) |
|
Tanφ(VA≥50VA) |
-32..768～32.768 |
*小分辨率0.001 |
±(1%+5dgt) |
|
位移功率因數(DPF) |
-1.000～1.000 |
0.001 |
±(1%+5dgt) |
|
諧波比(Vrms>50V) |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
諧波角(Vrms>50V) |
-179°～180° |
1° |
±(3°)諧波1～25次 |
|
±（10°）諧波26～50次 |
|||
|
總諧波率(DF或THD-F)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
失真因數(DF或THD-R)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+10dgt) |
|
變壓器K因數 |
1.00～99.99 |
0.01 |
±(5 %) |
|
三相不平衡 |
0.0%～100 % |
0.1 % |
±(1 %) |
