CA6380C 低壓電流互感器變比測試儀

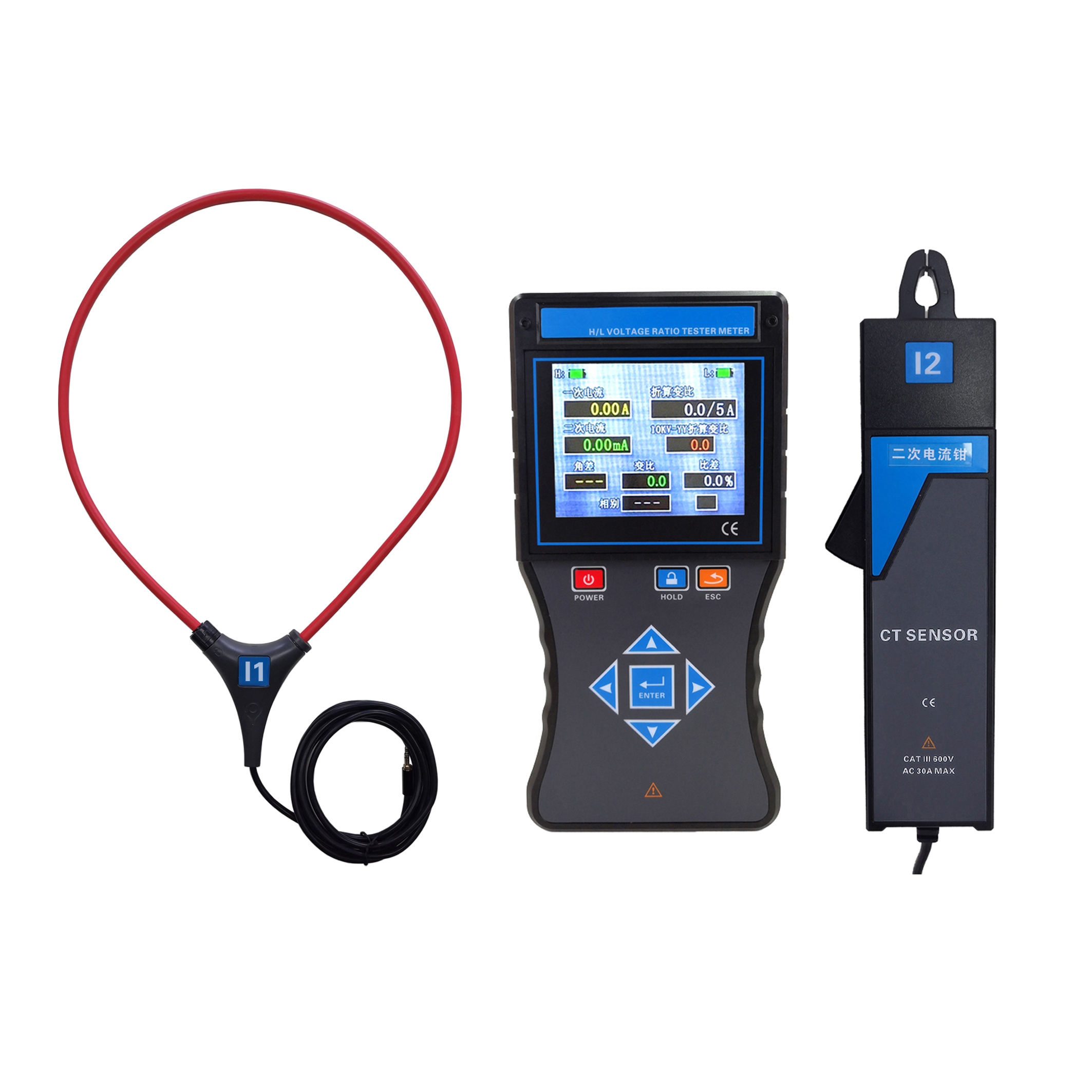

CA6380C低壓電流互感器變比測試儀突破傳統檢測方式，專為在線測量運行中的電流互感器、變壓器的初級、次級電流大小、變比、比差、角差、相別、極性、漏電流而精心設計制造的，由一次柔性電流鉗、主機、二次電流鉗等組成。
一次柔性電流鉗，為洛氏線圈，測量電流范圍廣。其具有極佳的瞬態跟蹤能力，可以用于測量尺寸很大或形狀不規則的導體電流。二次鉗鉗頭尖細，非常適合于排線密集的場所。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。
CA6380C數據軟件具有在線實時監控、動態顯示，具有最大、最小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。
|
功 能 |
測量低壓電流互感器一二次回路的電流、變比、極性、相別、比差、角差、漏電流在線測試；變壓器兩側電流大小、變比在線測試；負荷電流測試 |
|
電 源 |
DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
|
測試方式 |
一次測量使用柔性CT |
|
二次測量使用鉗形CT |
|
|
顯示模式 |
3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度 |
|
可測線徑 |
柔性電流鉗：Ф300mm(可定制更大內徑的線圈) |
|
二次電流鉗：Ф7.5mm×13mm |
|
|
測量范圍 |
柔性電流鉗：AC 0.00A~10.00kA |
|
二次電流鉗：AC 0.00mA～20.00A |
|
|
分 辨 力 |
柔性電流鉗：10mA |
|
二次電流鉗：0.01mA |
|
|
一次電流精度 |
0.00A～99.9A: ±3%±5dgt (23℃±3℃，80%RH以下) |
|
100A～10kA: ±3%±5dgt (23℃±3℃，80%RH以下) |
|
|
二次電流精度 |
0.00mA～20A: ±3%±5dgt (23℃±3℃，70%RH以下) |
|
變 比 |
兩種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；變比最大1：9999） |
|
換 檔 |
自動換檔 |
|
數據存儲 |
5000組 |
|
采樣速率 |
1次/秒 |
|
儀表尺寸 |
主機：長寬厚250mm×100mm×40mm |
|
|
二次鉗：長寬厚220mm×45mm×30mm |
|
數據保持 |
測量界面下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
位置誤差 |
柔性電流鉗：被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。 |
|
數據查閱 |
進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
溢出顯示 |
電流超量程溢出功能：“OL A”符號顯示 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電 |
|
儀表質量 |
主機：395g(含電池) |
|
柔性鉗：190g |
|
|
電流鉗：230g |
|
|

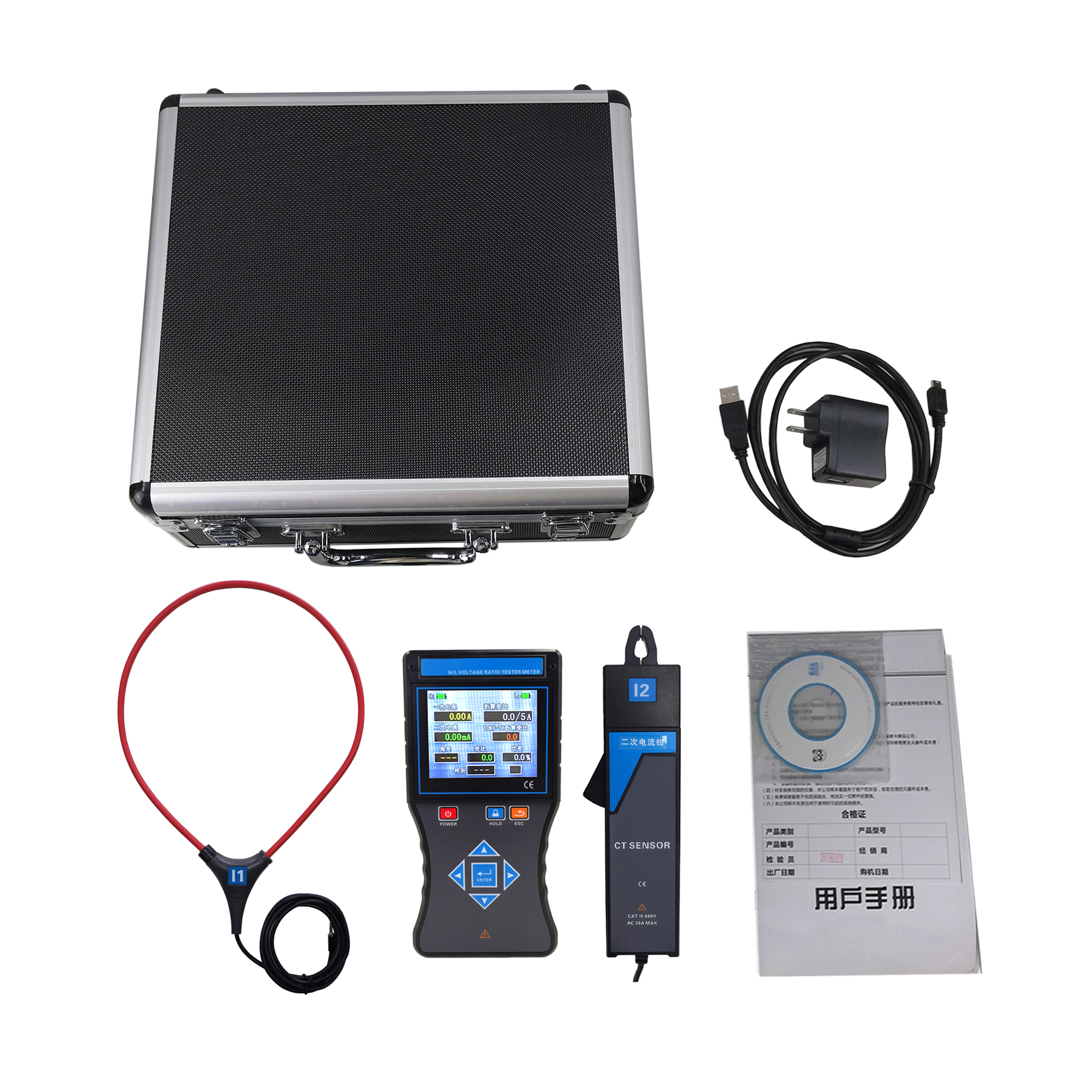

總質量：11kg(含儀表箱) |
|
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
絕緣強度 |
主機：2000V/rms(外殼前后兩端之前) |
