CA9800F柔性大電流鉗表/記錄儀
AC600V以下線路交流漏電流、大電流測量；在線監測、記錄。量程AC 0.00A～20.00KA，分辨力 10mA，線圈直徑：φ300mm，連續工作100小時，存儲數據約4200組，1～60分鐘記錄間隔時間設定。
一. 產品簡介
CA9800F柔性大電流鉗表/記錄儀是為現場在線測試、監控、記錄交流漏電流、大電流而精心設計制造的，由主機、柔性電流鉗、監控軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、變壓器靠墻接地鐵芯電流測試、粗導線電纜測試、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。

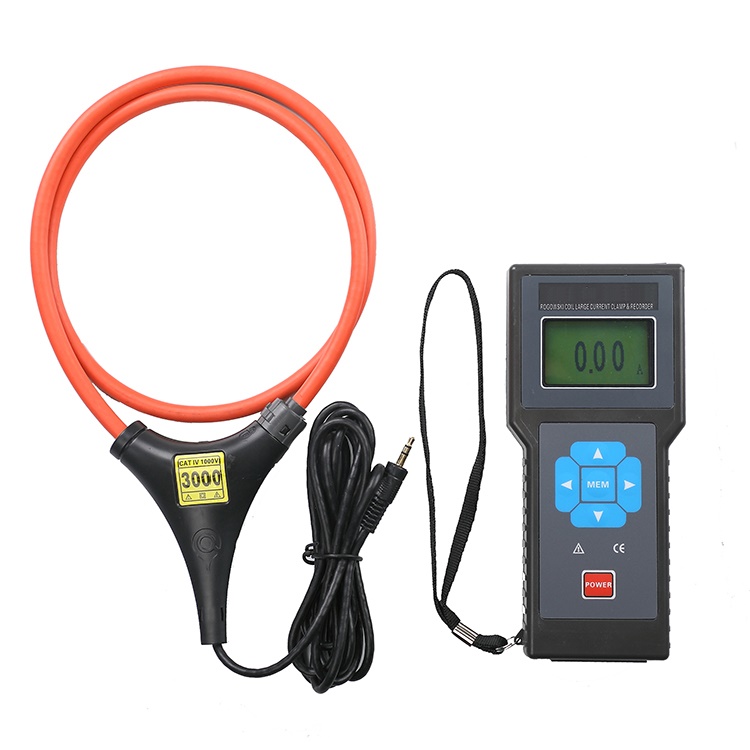

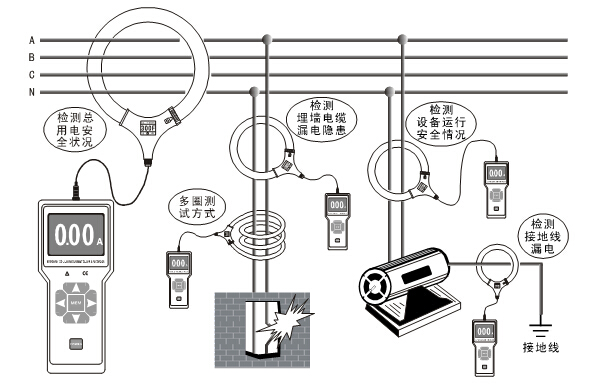

CA9800F柔性大電流鉗表/記錄儀,柔性電流鉗，即Rogowski Coil(洛氏線圈)，采用先進的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，快速可靠；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
CA9800F柔性大電流鉗表/記錄儀主機嵌入中英文操作界面，適合于不同國家的工程技術人員。LCD顯示，一目了然。同時具有比較大的存儲空間，能存儲4200組數據，還具有自動存儲間隔時間設定功能，從1～60分鐘內設置。
CA9800F柔性大電流鉗表/記錄儀監控軟件具有在線實時監控與歷史查詢功能，動態顯示，波形指示；具有*大、*小、平均值指示；具有報警值設定及報警指示；具有歷史數據讀取、查閱、保存、排序、生成曲線、打印等功能。
二. 技術規格
|
功 能 |
交流漏電流、大電流測量；在線監測、記錄 |
|
電 源 |
DC6V 堿性干電池 LR6 1.5V×4 |
|
測試方式 |
柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。 |
|
線圈內徑 |
內徑φ300mm(可選，可定制更大內徑的柔性線圈) |
|
量 程 |
AC 0.00A～20.00kA(可定制測試更大的電流) |
|
分 辨 率 |
AC 10mA |
|
精 度 |
±2%±3dgt(導線處于柔性線圈中心位置，23℃±2℃) |
|
線圈長度 |
長度1000mm(可選，可根據需要定制) |
|
被測電流頻率 |
50Hz/60Hz(自動識別) |
|
顯示模式 |
LCD：128dots×64dots |
|
主機尺寸 |
寬高厚75mm×170mm×30mm |
|
線圈粗細 |
φ7.5mm(非常適合于狹窄環境和排線密集的場所等) |
|
質 量 |
主機：240g(含電池)；柔性鉗：150g |
|
LCD尺寸 |
顯示域：44mm×27mm |
|
電場干擾 |
無磁滯效應，抗干擾能力較強 |
|
位置誤差 |
被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。 |
|
采樣速率 |
2次/秒 |
|
數據存儲 |
4200組(掉電或更換電池不會丟失數據) |
|
設定時間 |
1～60分鐘內設定記錄間隔時間，0分鐘為不自動存儲 |
|
記錄時間 |
節電模式下連續工作約100小時 |
|
線路電壓 |
AC600V以下線路測試 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
電池電壓 |
當電池電壓降到4.8V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
|
額定電流 |
節電模式下5mA，*大20mA |
|
引線長度 |
標準2米 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣電阻 |
100MΩ或更大,1000V |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準) |
|
隨機附件 |
主機：1件；柔性線圈：1件；RS232通訊線：1個；軟件光盤：1個；電池LR03：4個；布包：1件 |
