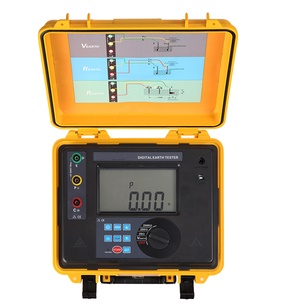

CE6320C 雙鉗接地電阻電壓電流多功能測試儀
CE6320C 雙鉗接地電阻電壓電流多功能測試儀主要采用防水箱儀器一體化設計，增加產品的防水等級； CE6300C數字式接地電阻測試儀在提升整體性能的基礎上，升級為充電鋰電池，續航更加長；CE6300C數字式接地電阻測試儀外包裝更新為黑色布包，減小儀器整體體積，提升便捷性。
一．簡介
CE6320C 雙鉗接地電阻電壓電流多功能測試儀專為現場測量接地電阻而精心設計制造的，采用數字及微處理技術，3線或2線法測量接地電阻，具有獨特的線阻校驗功能、抗干擾能力和環境適應能力，確保長年測量的高精度、高穩定性和可靠性。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻測量。
CE6320C 雙鉗接地電阻電壓電流多功能測試儀具有獨特的線阻校驗功能，對現場低值接地電阻測量更**，能避免因測試線長時間使用線阻變化引起的誤差；能避免因測試線未完全插入儀表接口或接觸不佳引起的誤差；能避免因用戶更換或加長測試線引起的誤差等。

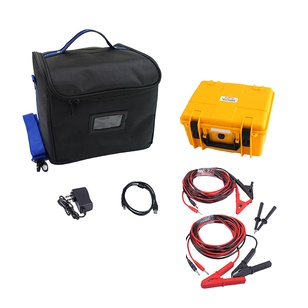

CE6320C 雙鉗接地電阻電壓電流多功能測試儀由主機、監控軟件、測試線、通訊線等組成。主機超大LCD顯示，白屏背光，棒圖指示，一目了然。同時能存儲400組數據，通過監控軟件實現歷史查詢與在線實時監控功能，動態顯示，具有Max、Min、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、報表、打印等功能。
型號類別
|
產品名稱 |
產品型號 |
功能 |
備注 |
|
數字式接地電阻測試儀 |
CE6300C |
接地電阻測試 接地電壓測試 |
|
|
接地電阻/土壤電阻率測試儀 |
CE6310C |
接地電阻測試 接地電壓測試 土壤電阻率測試 |
|
|
雙鉗接地電阻測試儀 |
CE6320C |
接地電阻測試 接地電壓測試 土壤電阻率測試 電流、漏電流測試 |
|
二．量程及精度
|
測量功能 |
量 程 |
精度 |
分辨力 |
|
接地電阻 |
0.01Ω～20Ω |
±2%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) |
0.01Ω |
|
0.1Ω～200Ω |
0.1Ω |
||
|
1Ω～2000Ω |
1Ω |
||
|
接地電壓 |
0～600V AC |
±2%rdg±3dgt |
1V |
三．技術規格
|
功 能 |
接地電阻測量，對地電壓測量，低值電阻測量 |
|
電 源 |
DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V |
|
背 光 |
可控白屏背光，適合昏暗場所使用 |
|
測量方式 |
精密三線測量、簡易兩線測量 |
|
測量方法 |
接地電阻：額定電流變極法，測量電流20mA Max； 對地電壓：平均值整流 |
|
數據模式 |
平均值、Max值、Min值 |
|
線阻校驗 |
避免因測試線未完全插入儀表接口或接觸不佳或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確 |
|
顯示模式 |
4位超大LCD顯示，白屏背光 |
|
測量指示 |
測量中LED閃爍指示，LCD倒計數顯示 |
|
LCD尺寸 |
128mm×75mm；顯示域：124mm×67mm |
|
儀表尺寸 |
高寬厚：280mm×260mm×160mm |
|
測 試 線 |
3條：紅色15m，黃色10m，綠色5m各1條 |
|
簡易測試線 |
2條：紅色1.6m，綠色1.6m各1條 |
|
輔助接地棒 |
2根：φ10mm×150mm |
|
測量時間 |
對地電壓：約3次/秒；接地電阻：約15秒/次 |
|
測量次數 |
5000次以上 (20Ω檔測量10Ω，測1次，停30秒再測) |
|
線路電壓 |
測量對地電壓：AC 600V以下測量 |
|
通訊接口 |
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
|
通 訊 線 |
USB通訊線1條，長1.5m |
|
數據存儲 |
400組，閃爍顯示“FULL”符號表示存儲已滿 |
|
數據保持 |
數據保持功能：“HOLD”符號顯示 |
|
數據查閱 |
數據查閱功能：“READ”符號顯示 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
報警功能 |
測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
|
自動關機 |
開機后10分鐘，自動關機 |
|
電池電壓 |
|
|
工作電流 |
背光：25mA Max |
|
待機: 25mA Max(背光關閉) |
|
|
測量：200mA Max(背光關閉) |
|
|
質 量 |
儀表：2290g(含電池) |
|
測試線：847g(含簡易測試線) |
|
|
輔助接地棒：468g(2根) |
|
|
儀表袋：915g |
|
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
防護等級 |
IP65（合蓋時） |
|
過載保護 |
測量接地電阻：E-P、E-C各端口間AC 280V/3秒 |
|
絕緣電阻 |
10MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61010-4-3，無線頻率電磁場≤1V/m |
|
適合安規 |
IEC61010-1、IEC1010-2-31、IEC61557-1、污染等級2、CAT Ⅲ 300V |
四．測量原理
1．對地電壓測量采用平均值整流法。
2．接地電阻值測量采用額定電流變極法，即在測量對象E(接地極)和C(電流極)之間流動交流額定電流I(20mA Max)；求取E和P(電壓極)的電位差V，然后求取接地電阻Rx的方法。
3．其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。
A：固有誤差E1：位置變化產生的變動
E2：電源電壓變化產生的變動E3：溫度變化產生的變動
E4：干擾電壓變化產生的變動E5：接觸電極電阻產生的變動
E7：系統頻率變化產生的變動E8：系統電壓變化產生的變動
