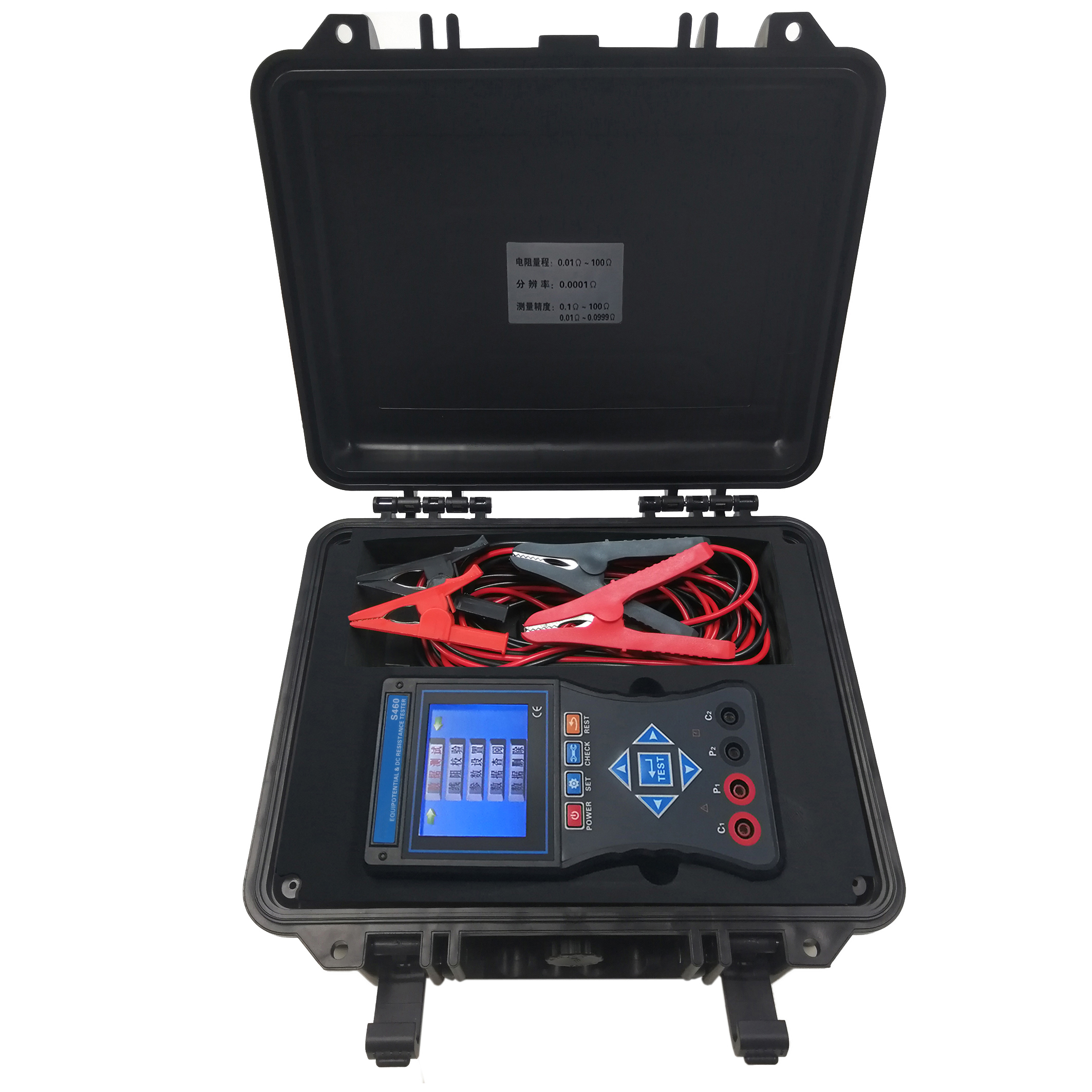

CA6460 智能型等電位測試儀
CA6460、CA6460A智能型等電位測試儀又名：等電阻連接測試儀、直流低電阻測試儀、直流電阻測試儀、歐姆表、微電阻計等，采用精密四線法測試，準確可靠。是檢測建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象)的金屬構件之間等電位聯結質量的專用儀表，可以測量各種電氣設備與地網地極間的連接導體的電阻，也可以測量斷路器、開關、插座觸點的接觸電阻以及各種線圈電阻、變壓器直流電阻、分流器電阻、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻等。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
儀表還具有報警功能、時鐘功能、測試導線長度的功能，先測出一段標準長度的導線電阻，再測試整條導線電阻，然后通過兩次測試的電阻計算導線的長度。監控軟件可以將儀表存儲的數據上傳電腦，保存打印等。
1．型號區別
|
型 號 |
電阻量程 |
分辨率 |
備注 |
|
CA6460 |
0.01Ω～100Ω |
0.0001Ω |
/ |
|
CA6460A |
0.01Ω～100KΩ |
0.0001Ω |
電阻量程更大 |
2．技術規格
|
功 能 |
金屬構件之間等電位聯結電阻測試，低值電阻測試，直流電阻測試，地網地極間連接導體的電阻測試，接觸電阻、鉚接電阻測試；導線長度測試等 |
|
電 源 |
DC 7.4V 1.8Ah 可充鋰電池，電池充滿約8.4V |
|
功 率 |
電池充滿時測量功率≤17.64W，工作電流≤2.1A |
|
檢測方式 |
精密四線法，2路A/D同時檢測 |
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
量 程 |
0.01Ω～100Ω；0.01Ω～100KΩ （A型） |
|
分 辨 率 |
0.0001Ω |
|
精 度 |
0.01Ω～0.0999Ω，△≤10%·Rx（Rx為被測電阻值） 0.1Ω～100Ω，△≤2%·Rx 100Ω～100KΩ，△≤2%·Rx（A型） |
|
導線長度測試 |
L：≤999999m |
|
標準導線長度 |
標準導線長度設置范圍：1m～100m |
|
測試接口 |
C1電流正、C2電流負、P1電壓正、P2電壓負 |
|
測試時間 |
3秒/次 |
|
數據存儲 |
1000組(掉電或更換電池不會丟失數據) |
|
報警設置 |
報警臨界值設置范圍：1Ω～30Ω，00Ω不啟動報警功能，每次開機不啟動報警功能 |
|
報警提示 |
測試值超過報警設定值時，“嘟-----”長鳴聲報警提示 |
|
數據保持 |
每次測試完后自動保持顯示所測結果 |
|
測 試 線 |
長5m，紅黑各2條，共4條 |
|
主機尺寸 |
207mm×101mm×45mm |
|
質 量 |
2.6kg |
|
線路電壓 |
應避免 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
低電壓指示 |
當電池電壓降到6.5V±0.1V時，電池電壓低符號顯示，提醒及時充電。 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
充電接口 |
有，USB充電接口 |
|
監控軟件 |
USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
|
耐 壓 |
AC 3700V/rms(外殼前后兩端之間) |
|
適合安規 |
IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
