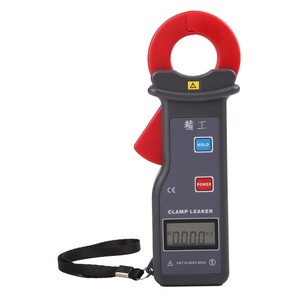

CA9630鉗形交直流漏電流表
一．簡介
CA9630鉗形交直流漏電流表是專為測量交流漏電流而精心設計制造的，采用CT技術及數字集成技術，具有體積小，精度高，功能完善的特點。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。其傳感鐵芯選用特殊合金，采用磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷測量的高精度、高穩定性、高可靠性。
CA9630鉗形交直流漏電流表儀表有RS232接口，其軟件可以在線實時監控與歷史查詢，動態顯示，有Max、Min、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、保存、打印等功能。
CA9630鉗形交直流漏電流表儀表可用于AC600V以下的交流線路電流測量，在線電流測量，還具有峰值保持、數據保持、數據存儲等功能，使用方便，是電工檢測的必備工具。
CA9600系列鉗形電流表型號類別：
|
型 號 |
名 稱 |
量 程 |
分辯率 |
鉗口尺寸 |
|
CA9600 |
鉗形交直流漏電流表 |
AC/DC 0mA～60.0A |
1mA |
φ7mm |
|
CA9610 |
鉗形交直流電流表 |
AC/DC 0.0A～1000A |
0.1A |
30×35mm |
|
CA9620 |
鉗形交直流漏電流表 |
AC/DC 0mA～60.0A |
1mA |
25×30mm |
|
CA9630 |
鉗形漏電流表 |
AC 0.000mA～60.00A |
1uA |
|
|
CA9630D |
鉗形直流漏電流表 |
DC 0.0mA～6.0A |
0.1mA |
|
|
CA9650 |
鉗形漏電流表 |
AC 0.00mA～300.0A |
0.01mA |
35×40mm |
|
CA9600 |
鉗形漏電流表 |
AC 0mA～600A |
1mA |
|
|
CA9680 |
鉗形漏電流表 |
AC 0.00mA～1200A |
0.01mA |
φ68mm |
|
CA9680D |
鉗形交直流電流表 |
AC 0.0A～1000A；DC0.0A～2000A |
0.1A |
二．技術規格
|
功 能 |
交流漏電流測量，交流電流測量，在線交流電流測量 |
|
量 程 |
0.001mA～60.00A |
|
分 辯 力 |
1uA |
|
測量精度 23℃±3℃，70%RH以下 |
±1.5%±5dgt |
|
電 源 |
堿性干電池 6LR61 9V ,連續工作約80小時 |
|
儀表質量 |
210g（含電池） |
|
儀表尺寸 |
高寬厚：約175mm×70mm×38mm |
|
鉗口尺寸 |
25mm×30mm |
|
LCD尺寸 |
35mm×21.5mm；顯示域：32mm×15mm |
|
采樣速率 |
約2次/秒 |
|
顯示模式 |
4位LCD顯示 |
|
測試方式 |
鉗形CT，積分方式 |
|
頻 率 |
50Hz、60Hz自動識別 |
|
通訊接口 |
具有RS232接口，存儲數據可以上傳電腦，軟件監控 |
|
數據存儲 |
99組，閃爍顯示“FULL”符號表示存儲已滿 |
|
峰值保持 |
峰值捕獲保持功能，測試中長按HOLD不放手顯示峰值 |
|
數據保持 |
數據保持功能：“DH”符號顯示 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
自動關機 |
開機約5分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓降到約7.2V時，電池電壓低符號顯示，提醒更換電池。 |
|
工作電流 |
5mA |
|
線路電壓 |
AC600V以下線路測試 |
|
工作溫濕度 |
0℃～40℃； 80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣強度 |
AC2kV/rms (鐵心與外殼之間) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
|
換 檔 |
全自動切換 |
|
隨機附件 |
鉗表：1件； RS232專用通訊線：1件；軟件光盤：1件；電池6LR61 9V：1件；布包：1件 |
三 . 現場應用
