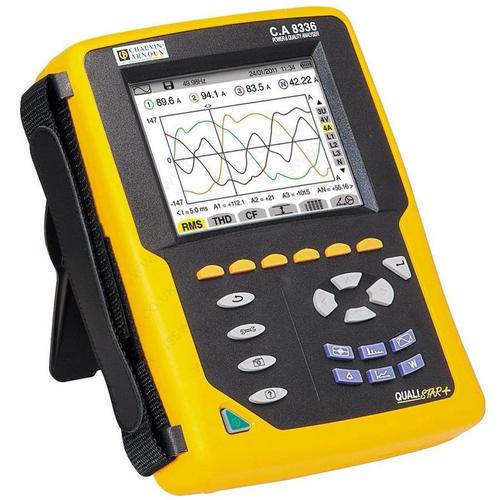

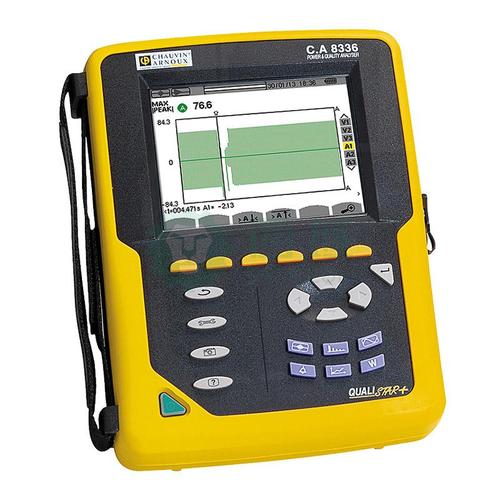

為檢驗和維修隊在工業或行政建筑物設計, Qualistar 可以提供的主要電氣網絡質量特性的快照。
儀器操作簡單，測量值精確，這部儀器還可提供大量的計算值和一些處理函數。
產品特點:
各相電壓真有效（TRMS）值測量：達1000 Vrms AC/DC
各相電流真有效（TRMS）值測量：可至60 KA（依據電流鉗型號）
頻率測量范圍：40至69Hz
電流鉗直接測量中性線電流
電壓及電流波峰因數計算
變壓器K因數計算
電壓短時閃變計算
三相電壓、電流不平衡度計算
電壓、電流或功率諧波相位角和諧波含有率測量（相對基波），至50次諧波
諧波模式下，各次諧波含量序列排列顯示，并計算總諧波畸變率
實時三相電壓/電流相位圖顯示（包含各相有效值和相角）
測量各相有功、無功及視在功率值及其三相總值
功率因數、位移功率因數及正切因數計算顯示
暫態（瞬時）模式下，可記錄（帶時間標記）瞬時的電壓電流干擾波形：如電壓驟升、驟降及中斷等
在趨勢圖模式下，可記錄儲存所有參數
電動機啟動電流過程監測記錄
配置USB通訊接口，標配中文化Power Analyzer Transfer（PAT）軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換數據為Excel格式等，并可實時顯示各電量參數及波形圖、相位圖等
可選購DataView軟件（已中文化），用于自動生成EN50160格式報表
產品應用:
高低壓變配電室內的主變壓器、及各供電回路的電能質量檢測
醫療設備、電子精密設備、及主要生產設備用電的電能質量測量、診斷，進行預防性維護檢測
診斷確認諧波來源，是由電源端引入或是負載端發出
供電回路的電力功率分配驗證
測量并記錄電力系統的負載曲線（kW、VAR、VA）
供電回路電能計量（kVAh, VARh, kWh），進行節能改造分析
開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析
電動機啟動電流過程分析
診斷確認電力變壓器的K因數
|
技術參數
|
CA 8336
|
|
通道數
|
4U / 4I, 輸入：5V / 4I
|
|
電壓（有效值A(chǔ)C+DC）
|
2V ~ 1000 V
|
|
電壓比率
|
大至 500 KV
|
|
電流（有效值A(chǔ)C+DC）
|
大至 60 KA
|
|
MN鉗頭
|
MN93：500mA ~ 200Aac； MN93A：0.005A~100Aac
|
|
C193 鉗頭
|
1A~1000Aac
|
|
AmpFLEX或MA193鉗頭
|
100mA ~ 10,000Aac
|
|
PAC93鉗頭
|
1A ~ 1300Aac/dc
|
|
E3N 鉗頭
|
50mA ~ 100Aac/dc
|
|
頻率
|
40Hz ~ 69Hz
|
|
電力電量參數
|
W，VA，var，PF，DPF，cosφ，tanφ
|
|
電能參數
|
Wh，varh，Vah
|
|
諧波
|
有
|
|
THD
|
有，0 ~ 50 次，各相
|
|
專家模式
|
有
|
|
暫態記錄次數
|
210
|
|
電壓閃變
|
有
|
|
啟動電流模式
|
有，> 10分鐘
|
|
三相不平衡度
|
有
|
|
記錄（所有參數）
|
2周至幾年
|
|
最小/最大記錄值
|
有
|
|
告警
|
40種不同類型10,000次
|
|
電流傳感器識別
|
8+
|
|
峰值
|
有
|
|
相量圖顯示
|
自動
|
|
顯示屏
|
1/4 VGA TFT彩屏，320 x 240 , 對角線 148mm
|
|
截屏快照容量
|
50個
|
|
電氣安規
|
IEC 61010 1000V Cat III / 600V CAT IV
|
|
菜單語言
|
27種，含中文
|
|
通訊接口
|
USB
|
|
電源
|
9.6V鎳氫可充電電池，外部充電器/600V CAT IV
|
|
外形尺寸
|
240 x 180 x 55 mm
|
|
重量
|
1.9kg
|
