CE6280C非接觸式接地電阻在線檢測儀
CE6280C非接觸式接地電阻在線檢測儀是為實時檢測接地電阻值的變化，為設置正常接地提供可靠的數據保障，CE6280C非接觸式接地電阻在線檢測儀配200歐的量程，以0.001歐的高精度，專業捕捉每一個異常的數據，CE6280C非接觸式接地電阻在線檢測儀提供485通訊和GPRS通訊的選擇，支持報警設置。一．簡介
CE6280C非接觸式接地電阻在線檢測儀是精工儀器公司十多年致力于“接地電阻檢測技術研究”的又一高新技術產品，專為在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻而精心設計制造的。CE6280C、CE6280C為閉環結構，安裝時須段開接地引下線；CE6280KB、CE6280KC為開合式結構，安裝時無需斷開接地引下線，方便快捷。在線測試、非接觸測量、地線穿心通過、絕不影響防雷接地效果和設施的正常運行，無需自檢、實時檢測、采用RS485有線通信或GPRS無線通信傳輸數據，實現遠程在線監測。檢測儀內置傳感器與電路板完全封閉，確保野外、室內等長時間在線監測的高精度、高穩定性、高可靠性。
CE6280C接地電阻在線檢測儀適用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通訊接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。
CE6280C接地電阻在線檢測儀可以單個安裝使用（僅C型、KC型），也可以自行組建成有線網絡系統或無線網絡系統使用。有線網絡系統通過RS485通訊方式傳輸數據，由檢測儀、【通訊器、監控軟件、電源適配器、電腦（以上須用戶自備和二次開發）】等組成，適合于近距離接地電阻監測。無線網絡系統通過GPRS通訊方式傳輸數據，由檢測儀(GPRS模塊內置)、【SIM通訊卡、電源適配器、監控軟件、電腦（以上須用戶自備和二次開發）】等組成，適合于遠距離接地電阻監測。有線網絡系統適合于1500米距離內監測、無線網絡系統不受距離限制。
其中，CE62800C、CE6280KC型可以通過LCD直接顯示被測值，還可以通過檢測儀設置報警臨界值，具有聲光報警指示，非常適合于無需組建網絡時獨立安裝使用。我公司的接地電阻在線檢測儀已通過防爆認證，滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。其防爆標志為Ex iaⅡB T3 Ga。它可應用于相應的易燃易爆環境中。
二．檢測儀型號區別
|
型 號 |
結構 |
LCD |
聲光報警 |
報警設置 |
GPRS通訊 |
|
CE6280B |
閉環 |
無 |
有 |
后臺設置 |
選購 |
|
CE6280C |
閉環 |
有 |
有 |
有 |
選購 |
|

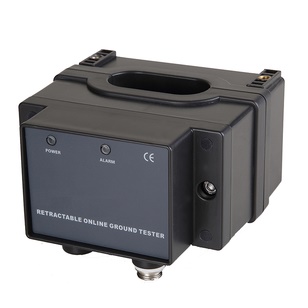

CE6280KB |
開合式 |
無 |
有 |
后臺設置 |
選購 |
|

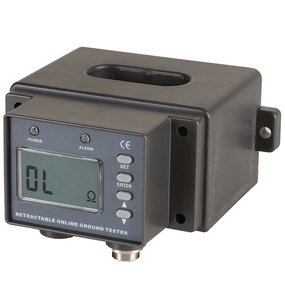

CE6280KC |
開合式 |
有 |
有 |
有 |
選購 |
|
CE6280N |
閉環內置式 |
無 |
無 |
后臺設置 |
選購 |
|
CE6280T |
閉環不銹鋼殼體 |
無 |
無 |
后臺設置 |
選購 |
注：B型、KB型必須組建網絡使用，C型、KC型可獨立安裝使用，也可以自行組建網絡使用。
三．技術規格
|
功 能 |
回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測 |
|
CT 結 構 |
閉環（B、C型） 開合式（KB、KC型） |
|
電 源 |
檢測儀：6VDC～12VDC，150mA Max. (Ui：9V；Ii：150mA；Ci:0μF；Li:0mH；Pi：0.1W)（用戶外部提供) ，本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
|
電阻量程 |
0.01Ω～200Ω（ETCR2800B、ETCR2800C） |
|
0.01Ω～100Ω（ETCR2800KB、ETCR2800KC） |
|
|
分 辨 率 |
0.001Ω |
|
精 度 |
±2%rdg±3dgt(20℃±5℃，70%RH以下) |
|
CT尺寸 |
60mm×28mm（B、C型） 56mm×26mm（KB、KC型） |
|
溢出指示 |
顯示值大于200Ω時，LCD顯示“OLΩ”符號 |
|

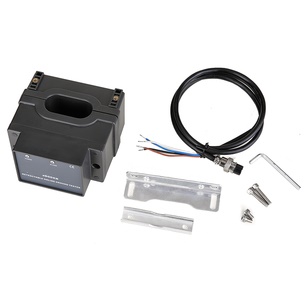

電源通訊線 |
1條，長1米(5芯線) |
|
接線標識 |
紅/棕色---電源輸入正；黑色---電源輸入地； 藍色---RS485信號正；灰色---RS485信號負； 白---屏蔽地； (電源輸入地與屏蔽地可以短路連接) |
|
通訊方式 |
有線網絡組網時：RS485通信方式(支持ModBus協議) 無線網絡組網時：RS485或GPRS通信方式(支持ModBus協議) |
|
網絡點數 |
有線網絡：1～255個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
|
通訊距離 |
有線網絡：約1500米，可擴展 無線網絡：不限制 |
|
報警指示 |
B型、KB型：檢測儀聲光報警 C型、KC型：檢測儀聲光報警和LCD顯示 |
|
報警設置 |
B型、KB型：后臺設置 C型、KC型：檢測儀面板設置、后臺設置 |
|
數據顯示 |
B型、KB型：無 C型、KC型：4位LCD直接顯示 |
|
LCD尺寸 |
47mm×28.5mm（僅C型、KC型） |
|
外形尺寸 |
檢測儀：132mm×130mm×76mm（B、C型） 檢測儀：124mm×118mm×76mm（KB、KC型） |
|
質 量 |
檢測儀：約1KG； |
|
工作溫濕度 |
-20℃～55℃；20％RH～90％RH |
|
溫濕度誤差 |
不超過5% |
|
換 檔 |
全自動換檔 |
|
地線干擾電流 |
應避免 |
|
外部磁場 |
＜40A/m |
|
外部電場 |
＜1V/m |
|
單次測量時間 |
約0.5秒 |
|
功 耗 |
檢測儀：150mA Max. |
|
防爆標志 |
Ex ia ⅡB T3 Ga |
|
防爆合格證號 |
CE13.226 2X |
|
防護等級 |
IP54 |
|
供電方式 |
外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。 |
