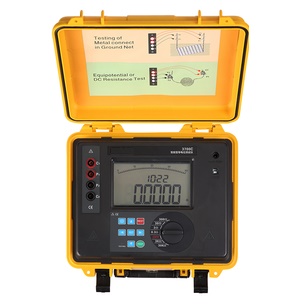

CE6370C智能型等電位測試儀
CE6370C智能型等電位測試儀主要采用防水箱儀器一體化設計，增加產品的防水等級； CE6370C智能型等電位測試儀在提升整體性能的基礎上，升級為充電鋰電池，續航更加長；
一．簡介
CE6370C智能型等電位測試儀,又名：直流低電阻測試儀、直流電阻測試儀、歐姆表、微電阻計等，采用精密四線法測試，準確可靠。是檢測建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象)的金屬構件之間等電位聯結質量的專用儀表，也可以測量各種電氣設備與地網地極間的連接導體的電阻，也可以測量斷路器、開關、插座觸點的接觸電阻以及各種線圈電阻、分流器電阻、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻等。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。
儀表還具有告警功能、時鐘功能、測試導線長度的功能，先測出一段標準長度的導線電阻，再測試整條導線電阻，然后通過兩次測試的電阻計算導線的長度。

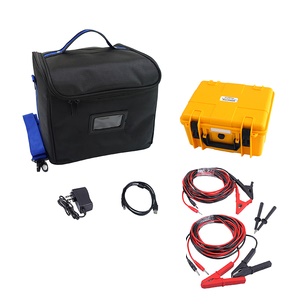

CE6370C智能型等電位測試儀由主機、監控軟件、測試線、充電器、USB通訊線等組成。主機超大LCD顯示，帶背光，棒圖指示，一目了然，同時能存儲400組數據。監控軟件具有歷史數據讀取、查閱、保存、報表、打印等功能。
二．型號
|
型 號 |
測試電流 |
量 程 |
Max分辨率 |
|
CE6370C |
≥2A |
0.0001Ω～30.00kΩ |
0.0001Ω |
三．量程精度
|
檔 位 |
量 程 |
精 度 |
分 辨 率 |
|
0.3Ω檔 |
0.0001Ω～0.3000Ω |
±1%rdg±10dgt |
0.0001Ω |
|
3Ω檔 |
0.300Ω～3.000Ω |
±1%rdg±5dgt |
0.001Ω |
|
30Ω檔 |
3.000Ω～30.00Ω |
0.01Ω |
|
|
300Ω檔 |
30.0Ω～300.0Ω |
0.1Ω |
|
|
3kΩ檔 |
300Ω～3000Ω |
1Ω |
|
|
30kΩ檔 |
3.00kΩ～30.00kΩ |
0.01kΩ |
（注：當被測電阻超出當前檔位測試量程范圍時，請更換檔位到合適的范圍）
四．技術規格
|
功 能 |
金屬構件之間等電位聯結電阻測試，低值電阻測試，直流電阻測試，地網地極間連接導體的電阻測試，接觸電阻、鉚接電阻測試、導線長度測試等 |
|
電 源 |
DC 7.4V 2.6Ah 可充鋰電池，電池充滿約8.4V |
|
工作電流 |
電池充滿時，測量工作電流Max達到4A |
|
檢測方式 |
精密四線法，2路A/D同時檢測 |
|
量 程 |
0.0001Ω～30.00kΩ |
|
導線長度測試 |
L：≤999999m |
|
標準導線長度 |
標準導線長度設置范圍：1m～30m |
|
測試接口 |
C1電流正、C2電流負、P1電壓正、P2電壓負 |
|
測量時間 |
2秒/次 |
|
數據存儲 |
400組(掉電或更換電池不會丟失數據) |
|
告警設置 |
告警臨界值設置范圍：1Ω～30Ω，00Ω不啟動告警功能，每次開機不啟動告警功能 |
|
告警提示 |
測試值超過告警設定值時，“嘟--嘟--嘟--”告警提示 |
|
測試指示 |
測試過程中藍色TESTING燈閃爍 |
|
充電指示 |
充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
|
數據保持 |
每次測試完后自動保持顯示所測結果 |
|
時鐘功能 |
24小時制，顯示時、分 |
|
測 試 線 |
4條：紅黑各2條，每條線長5m |
|
背光功能 |
可控灰白屏背光，適合昏暗場所使用 |
|
顯示模式 |
LCD；尺寸：128mm×75mm |
|
主機尺寸 |
280mm×260mm×160mm |
|
質 量 |
2270g |
|
線路電壓 |
應避免線路帶電測量 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
低電壓指示 |
當電池電壓降到6.8V±0.1V時，電池電壓低符號顯示，提醒儀表需及時充電。 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
防護等級 |
IP65（合蓋時） |
|
充電接口 |
有 |
|
USB接口 |
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
|
耐 壓 |
AC 3700V/rms(外殼與螺釘之間) |
|
適合安規 |
IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
