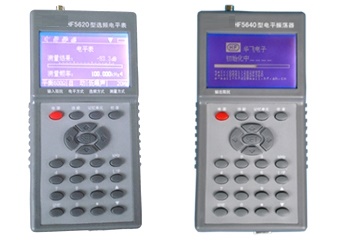

手持式選頻電平表
手持式選頻電平表和手持式電平振蕩器等儀表的各項測試功能為一體；200Hz-2000KHz的工作頻段，包括了話路、載波通道、通信電纜/網絡電纜傳輸測試的300路以下載波通道所有頻譜。尤其適合電力載波系統通道衰減、雜音（雜波）干擾、諧波失真；收、發信機信號的快速捕獲并自動測量；阻波器、結合濾波器等性能指標測試。該儀表電平測量范圍寬、選擇性好、固有失真低。是理想的、高質量的電平測試儀表。主要具有以下突出特點：
-
集手持式選頻電平表和手持式電平振蕩器等多種功能為一體。
-
選頻電平表和電平振蕩器可以同時獨立實現各自的測試功能。
即兩機可以設置不同的頻率、電平和輸入、輸出阻抗。
-
1．技術指標：
1.1液晶屏320ｘ240型漢字點陣液晶屏；全中文界面、LED背光。
1.2采用了電子電位器自動校準電平： ±0.2dB
1.3頻率步進值可以在1Hz至9.999KHz之間任意設定
1.4電平步進值可以0.1dB至30dB之間任意設定
1.5阻抗：選頻電平表、電平振蕩器同軸、平衡都具有四種阻抗
A選頻電平表： 同軸 75Ω、100Ω、600Ω、∞(高阻抗)
平衡 75Ω、100Ω、600Ω、∞(高阻抗)
B電平振蕩器： 同軸 0Ω、75Ω、100Ω、600Ω
平衡 0Ω、 75Ω、100Ω、600Ω
1.6本機選頻電平表和電平振蕩器對測時機內電平相對誤差
以選頻電平表75Ω、0dB檔80KHz為基準： ±0.2dB
1.7阻抗轉換誤差：
以選頻電平表75Ω、0dB檔80KHz為基準： ±0.2dB
1.7頻率誤差：200Hz至2000KHz： ±2×10-6
1.8交直流電源三種供電方式：
交流：使用220Ⅴ±10% （50Hz）交流適配器供電。
直流：本機內置可充電鋰離子電池供電；
外接可充電鋰離子電池供電。
待機時間長達約8小時。
1.9 MTBF（可靠性）：約3000H
1.10安全要求：
符合GB6587.1規定的Ⅱ組要求，其中額定工作范圍:0℃-40℃
1.11本機功耗：約6VA
