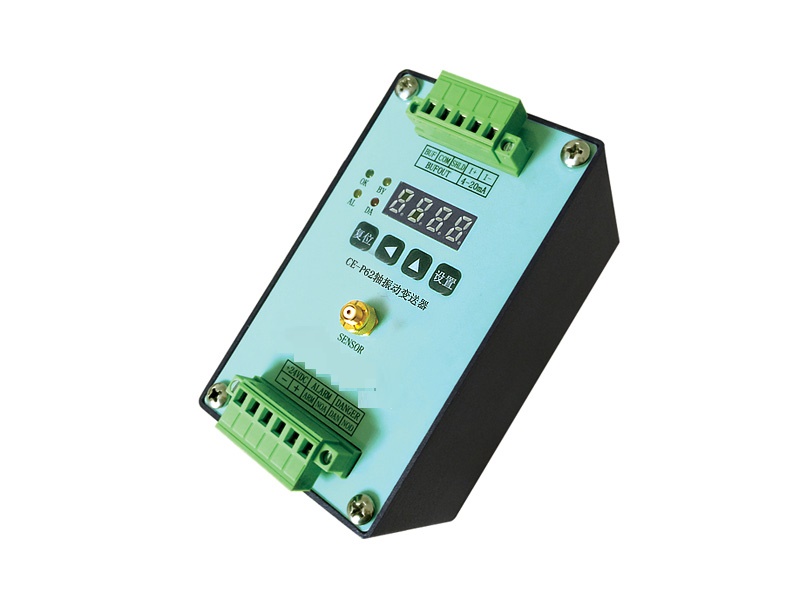

CE-P62軸振動變送器

可廣泛使
用于電力、冶金、石化和造紙行業的大型旋轉機械軸振動（轉子相
對軸承蓋的振動）的測量和保護控制。
故障監測
監測旋轉機械轉子的徑向振動,可測量軸振動,擺度,偏心等,監測由于轉子
的不平衡、不對中、機件松動等引起的振動增大。
測量參量
徑向振動（位移）的峰峰值。
機組類型
各種滑動軸承的旋轉機械。如汽輪機、壓縮機、電機、風機、泵等。

主要監測轉子的徑向振動，提供實時轉子總振動，提供實時轉子總振動，對旋轉機械進行保護并輸出模擬電流、報警、停機信號。可方便地與DCS、PLC系統連接。
故障監測：監測旋轉機械的徑向振動、可測量軸振動、擺度等；監測由于轉子的不平衡、不對中、機件松動等引起的振動增大
測量參數：徑向振動
機組類型：各種旋轉機械，如汽輪機，風機，壓縮機，泵等；適用于老機組的改造
安裝要求：一般要求在軸承附近安裝一套X、Y兩個間隔90°的探頭，對于標準的雙軸承的旋轉機械，一般配置4套軸振動變送器。變送順的端子排可以直接拔出，將電纜固定以后，插入端子排即可。變送器可以安裝在現場，亦可以安裝在控制室里。
外接電源：24VDC，100mA,要求與地隔離
輸入信號：接受φ8電渦流傳感器探頭信號，靈敏度8.0V/mm
量程：0～500μm(峰-峰值)
電流輸出：4～20mA,輸出負載≤500Ω
測量誤差：<1%滿量程
LED指示：OK（正常）綠色，Alert、Danger(報警、危險)紅色
報警點設置：0～100%滿量程，精確度±1%
繼電器密封：環氧樹脂，節點容量DC30V/5A或220V/5A，單刀雙擲
報警復位方式：手動（現場Reset按鈕、遙控報警復位端子）
緩沖輸出（BUFFER）：原始信號的輸出，8.0V/mm,輸出阻抗1KΩ
溫度范圍：運行時0～65℃    儲存時-30～80℃
相對濕度：至95%，不冷凝

輸 入： 電渦流傳感器，1 路信號輸入
檢 波： 峰 - 峰
精 度： 指示誤差 1 % ，標準輸出 1 %
運行指示： 電源指示 綠色LED 亮
傳感器OK 綠色LED 亮
警告A 黃色LED 亮
危險D 紅色LED 亮
顯示方式: 可選外配顯示模塊
頻率響應： 3~2KHz
記錄輸出： 4~20mA 負載≦ 500 Ω ；或1~5V 負載≧ 1K Ω （要求與大地絕緣阻值>50M Ω ）
緩沖信號： 0.8~22V 輸出阻抗500 Ω （zui大5mA）
報警方式： 2 點輸出，設定范圍為滿量程0 ~1 0 0 % （可調），繼
電器常失電、自鎖或自復，遠程繼電器復位接口
觸點容量： 250VAC/1A；30VDC/2A 延時1s~6s（可選）
供電電壓： 24VDC ± 10%
功 耗： ≦ 10W
使用環境： 溫度-10℃~50℃
開孔尺寸： 124mm(高)× 90mm(長)× 82mm(深)(加端子后深132mm)
其它參數： 運行溫度-20℃~60℃
存儲溫度-30℃~ 85℃
相對濕度20~95% 無冷凝
絕緣阻抗電源與地之間500VDC 時100M Ω
電源與繼電器觸點之間500VDC 時100M Ω

故障監測
監測旋轉機械轉子的軸向位置或相對熱膨脹。
測量參量
轉子相對于軸瓦的位置位移量。
機組類型
各種滑動軸承的旋轉機械。如汽輪機、壓縮機、電機、風 機、泵等。
技術參數
輸 入：電渦流位移傳感器 ，1 點輸入
頻 響：DC ～5 Hz ( －3 db ）
零 位：可調， 全量 程1 0 0 ％
量 程: 1mm , 2mm , 4mm
輸 出：4～20mA 負載≦ 5 00 Ω ；
或1～5V 負載≧1K Ω GAP
工作溫度：0～50℃
工作電壓：24VDC 或220VAC
功 耗： ≦ 10W
