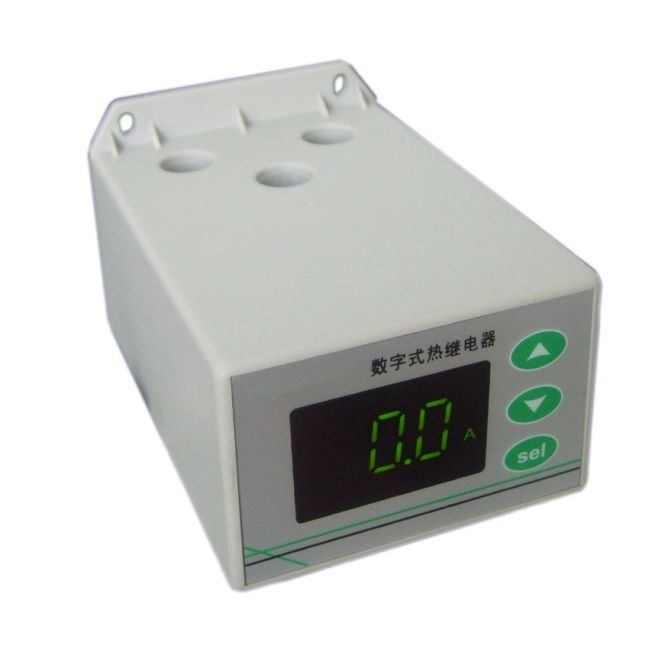

DSB-A馬達保護器
產品簡介
本產品是一款智能型馬達保護器，采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。
主要功能
電流顯示：可顯示三相平均電流和A、B、C三相電流。
過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時限時間可調,提供五條反時限曲線。
欠載保護:當負載電流低于設定點，并且持續時間達到設定的欠載動作時間時，繼電器斷開，切斷電動機電源
缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。
三相不平衡保護：當檢測到三相電流不平衡時，切斷電動機電源，不平衡度動作點和動作時間可調。
自動恢復功能：因故障切斷電動機電源后，可以自動恢復若干次，次數和間隔時間可設置。
故障電流鎖定功能：因故障切斷電動機電源后，鎖定顯示發生故障那一刻的電流，以便于分析故障原因。
時間繼電器功能：作為附加功能，內部集成了一個時間繼電器。
主要技術指標
|
指 標
|
型 號
|
單位
|
|||
|
DSB-A
|
DSB-B | DSB-C |
DSB-D
|
|
|
|
額定電流設定范圍
|
1～100
|
1～30
|
3～90
|
1-1000
|
A
|
|
電流量程
|
150
|
150
|
450
|
1000
|
A
|
|
電流測量精度
|
±1%
|
-
|
|||
|
電源電壓
|
AC 220V
|
V
|
|||
|
觸點容量
|
3A/440VAC（純阻性負載）
|
-
|
|||
內部參數代碼如下表所示：
|
類別 |
代碼 |
參數名稱 |
設定范圍 |
出廠 設定 |
單位 |
備注 |
|
|
過載保護類 |
F11 |
電動機額定電流 （整定電流） |
DSB-A |
1.0 – 100 |
20 |
A |
這個參數可以直接長按Sel鍵設定 |
|
DSB-B |
1.0 – 30.0 |
10 |
|||||
|
DSB-C |
3.0 – 90.0 |
20 |
|||||
|
DSB-D |
1.0-1000 |
20 |
|||||
|
F12 |
反時限曲線 |
0 - 5 |
1 |
- |
0表示定時限，1-5為反時限，請參見工作原理說明，JFY-801無此參數 |
||
|
F13 |
定時限動作時間 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0時起作用 |
||
|
欠載保護類 |
F14 |
欠載動作點 |
0 - 80 |
20 |
% |
電流低于額定電流（F11）的設定百分比時，產生欠載告警 |
|
|
F15 |
欠載動作時間 |
0.1 – 60.0 OFF |
OFF |
秒 |
“OFF”表示關閉欠載保護功能 |
||
|
F19 |
外接互感器電流比 |
1-200 |
1 |
|
|
||
|
缺相和三相不平衡類 |
F21 |
三相不平衡動作點 |
1 – 50 |
20 |
% |
|
|
|
F22 |
三相不平衡動作時間 |
0.1 – 60.0 OFF |
5.0 |
秒 |
缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能 |
||
|
F23 |
缺相動作時間 |
0.1 – 60.0 OFF |
2.0 |
秒 |
|||
|
自動恢復類 |
F51 |
自動恢復次數 |
0 - 10 |
1 |
次 |
F51設為0表示不允許自動恢復; 具體設置方法參見工作原理說明
|
|
|
F52 |
自動恢復間隔時間 |
0.1 – 99.9 |
15.0 |
分鐘 |
|||
|
F53 |
重復故障間隔時間 |
1 - 999 |
60 |
分鐘 |
|||
|
附加功能類 |
F61 |
上電延時 |
0 – 999 |
0 |
秒 |
通電若干秒后再吸合繼電器，相當于一個時間繼電器功能 |
|
|
|
End |
退出設置狀態 |
- |
||||
