電阻測量*大檢測電流

10 A DC

應用

- 能夠按照需要進行所有現場檢測和測量

- 能夠?yàn)榱硕ㄆ诤桶葱杈S護而對所有類型的變壓器進行診斷

- 符合下列標準：

ANSI / IEEE C57.12.90-1987,

IEEE Std 62-1995,

IEEE Std C57.12.37-2006,

IEEE Std C57.140-2006,

IEC 60214, IEC 60076-1

功能

- 通過下列方式評估轉換開關的狀態：

- 動態電阻測量（DRM）

- 觸點切換時間測量

- 有載轉換開關驅動軸線的位置測量（用于電機型有載轉換開關）

- 有載轉換開關驅動機構電機功率測量

- 通過下列方式評估變壓器繞組的異常：

- 變壓器匝比測量

- 靜態直流繞組電阻測量

- 所有抽頭位置和各相之間比較有載轉換開關的切換時間、變壓器匝比和靜態繞組電阻

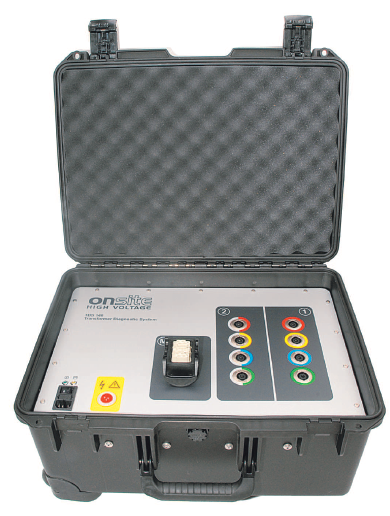

- 檢測系統小巧、集成設計、重量較輕

- 有載轉換開關檢測能夠生成全面情況評估報告

- 一次連接設置實現所有測量

- 所有相的檢測程序簡易、全自動化

繞組電阻測量范圍

100 mΩ – 100 Ω

繞組電阻測量精度

1 mΩ

動態有載分接開關電阻測量范圍

100 mΩ – 100 Ω

動態有載分接開關電阻測量精度

5 mΩ

變壓器匝比測量檢測電壓

20V AC, 50 / 60 Hz

變壓器匝比測量范圍

1 :1至1 :100

變壓器匝比測量精度

比例0.1%，電流1 mA,相0.5°

變壓器匝比勵磁電流測量范圍

0 – 300 mA

開關時間接觸計時測量精度

1 ms

開關時間接觸計時測量輔助電壓

集成式

驅動電機功率測量電壓范圍

0-400 VAC, 50 / 60 Hz

驅動電機功率測量電流輸入

電流鉗，10 V

驅動電機功率測量精度

1W

驅動軸線旋轉測量范圍

0 – 360°

驅動軸線旋轉測量精度

0.5°

變壓器連接

由繼電器矩陣自動配置

有載分接開關控制

2x NO觸點, 8A 400 V

操作溫度范圍

0oC至50oC

與筆記本電腦之間的通信

無線IEEE 802.11g

供電電壓

單相AC 110 – 240 V

48 – 63 Hz 400 VA

凈重

大約9.7千克

尺寸

W 570 x D 450 mm x H 270 mm
