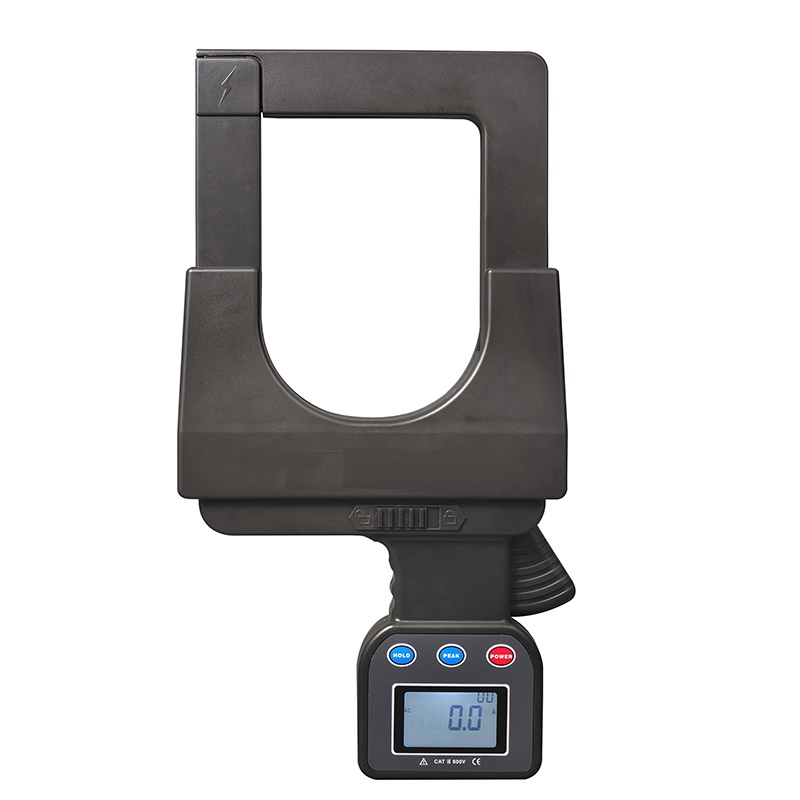

CA970A數字大口徑鉗形電流表
CA9700A數字超大口徑鉗形電流表超大口徑、高精度、高抗干擾能力。交流電流測量，電流量程：0.0A～4000A，分辨力：0.1A，鉗口尺寸：108X148 mm。配有RS232接口數據上傳功能，數據存儲99組。
一．簡介
CA9700A數字超大口徑鉗形電流表超大口徑、高精度、高抗干擾能力。交流電流測量，電流量程：0.0A～4000A，分辨力：0.1A，鉗口尺寸：108X148 mm。配有RS232接口數據上傳功能，數據存儲99組。 是專為測量交流電流而精心設計制造的，采用CT技術及數字集成技術，超大口徑(108mm×148mm：可鉗φ108mm電纜或160mm×4mm扁鋼地線，全自動，LCD顯示，一目了然，方便快捷。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
CA9700A數字超大口徑鉗形電流表超大口徑、高精度、高抗干擾能力。交流電流測量，電流量程：0.0A～4000A，分辨力：0.1A，鉗口尺寸：108X148 mm。配有RS232接口數據上傳功能，數據存儲99組。 其鉗頭鐵芯選用特殊合金，采用磁性屏蔽技術，外界磁場的影響小，確保了常年無間斷測量的高精度、高穩定性、高可靠性。儀表具有RS232接口，可存儲99組數據，通過系統軟件上傳所存數據到電腦，便于歷史數據讀取、保存、打印等功能。儀表還具有背光功能、數據保持功能，是電工維護檢測的必備工具。
CA9700系列鉗形電流表型號類別：
|
型 號 |
名 稱 |
量 程 |
分辯率 |
鉗口尺寸 |
|
CA9700 |
大口徑鉗形漏電流表 |
AC 0.00mA～1200A；0.00V～600V |
0.01mA |
80×80mm |
|
CA970A |
大口徑鉗形漏電流表 |
AC 0.00mA～2000A；0.00V～600V |
0.01mA |
|
|
CA970B |
大口徑鉗形電流表 |
AC0.0A～2500A；0.00V～600V |
0.1A |
|
|
CA9710 |
超大口徑鉗形漏電流表 |
AC 0.0mA～3200A |
0.1mA |
108×148mm |
|
CA9710A |
超大口徑鉗形電流表 |
AC0.0A～4000A |
0.1A |
|
|
CA9700D |
超大口徑鉗形交直流電流表 |
AC0.0A～1000A；DC0.0A～2000A |
0.1A |
二．技術規格
|
功 能 |
大電流測試 |
|
電 源 |
6V DC(LR6×4節堿性干電池,連續使用12小時) |
|
電流量程 |
AC 0.0A～4000A |
|
*高分辨率 |
AC 0.1A |
|
測量精度(23℃±3℃，70%RH以下，導線處于鉗口中心位置) |
AC 0.0A～499A ±2%±5dgt |
|
AC500A～999A ±3%±5dgt |
|
|
AC1000A～2999A ±4%±5dgt |
|
|
AC3000A～4000A ±5%±5dgt |
|
|
儀表質量 |
儀表：1.5kg(含電池) |
|
儀表尺寸 |
長350mm×寬180mm×厚55mm |
|
鉗口尺寸 |
108mm×148mm(可鉗φ108mm導線，或160mm×4mm扁鋼地線) |
|
顯示模式 |
4位LCD數字顯示，長寬47mm×28.5mm |
|
采樣速率 |
約2次/秒 |
|
測試方式 |
鉗形CT，積分方式 |
|
頻 率 |
50Hz、60Hz自動識別 |
|
通訊接口 |
有RS232接口，實現所存數據上傳電腦，便于保存分析數據 |
|
通 訊 線 |
RS232通訊線，長1.8米 |
|
背 光 燈 |
有 |
|
數據存儲 |
99組，閃爍顯示“FULL”符號表示存儲已滿 |
|
數據保持 |
數據保持功能：“HOLD”符號顯示 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
自動關機 |
開機約5分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓降到約5.2V時，電池電壓低符號顯示，提醒更換電池 |
|
導線位置 |
被測試導線處于鉗口的中心位置 |
|
線路電壓 |
AC 600V以下線路測試 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣強度 |
AC 3700kV/rms(鐵心與外殼之間) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
|
換 檔 |
全自動切換 |
|
隨機附件 |
鉗表：1件； RS232專用通訊線：1條；軟件光盤：1件；電池LR6：4節；儀表箱：1件 |
