DSB2 電動機保護器操作手冊

作者：admina來源：時間：2020-09-23 10:39:55瀏覽量：3326人閱讀

　　DSB2-X系列電動機保護器
一、概述： DSB2-X系列電動機保護器是目前國內低壓電動機保護裝置的最新產品。本產品采用單片機，E2PROM存儲等國際上先進的集成電路和微機技術開發而成的。因此參數測量精度高，故障分辨準確可靠，保護功能齊全，參數顯示直觀，并配有RS-485串行數字接口，可實現計算機通訊、檢測、控制等功能，是目前最理想的電機保護產品。DSB2-X電動機保護器系列廣泛適用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業。
二、主要特點：
2.1 電流傳感器卡式結構，安裝勿須拆卸主回路，提高現場安裝效率。

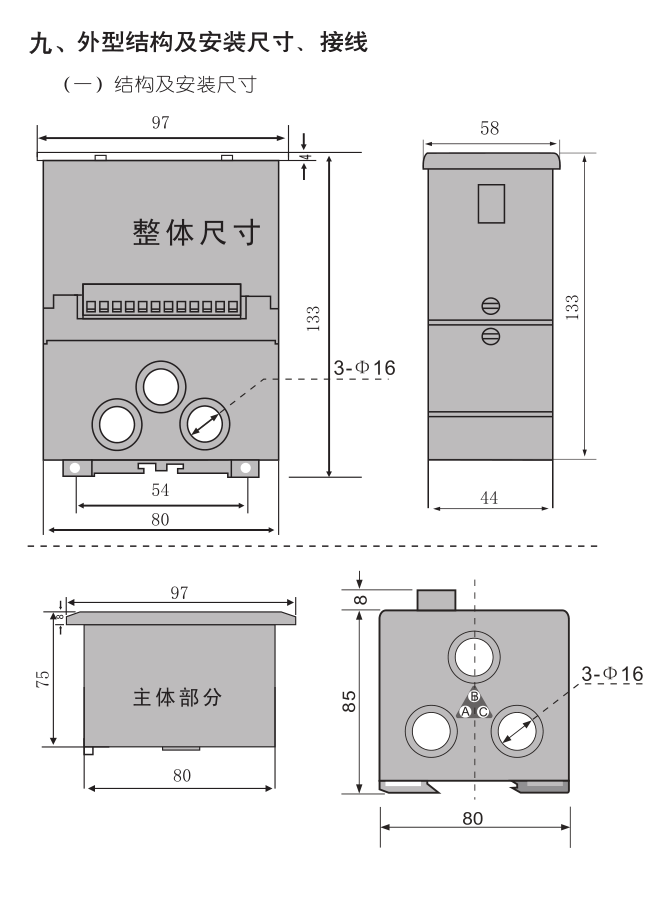

2.2 整機模塊化，傳感器與主體可組合成一體，可分離安裝，主體外形尺寸參照國際儀表裝置標準。
2.3 高清晰度寬溫LCD顯示，并具有背景光。
2.4 應用微機和數字處理技術，測量精度高，線性好、故障分辨準確可靠，抗干擾能力強，診斷功能。
2.5 采用E2PROM存儲技術、實現參數電設定，掉電后設定參數仍保存下來，勿須再設定。
2.6 配有RS-485串行數字接口，便于與上位機（PC）進行數字通訊。
2.7 一機多用，可取代電流表，電壓表，熱繼電器、電流互感器、時間繼電器各漏電繼電器等。

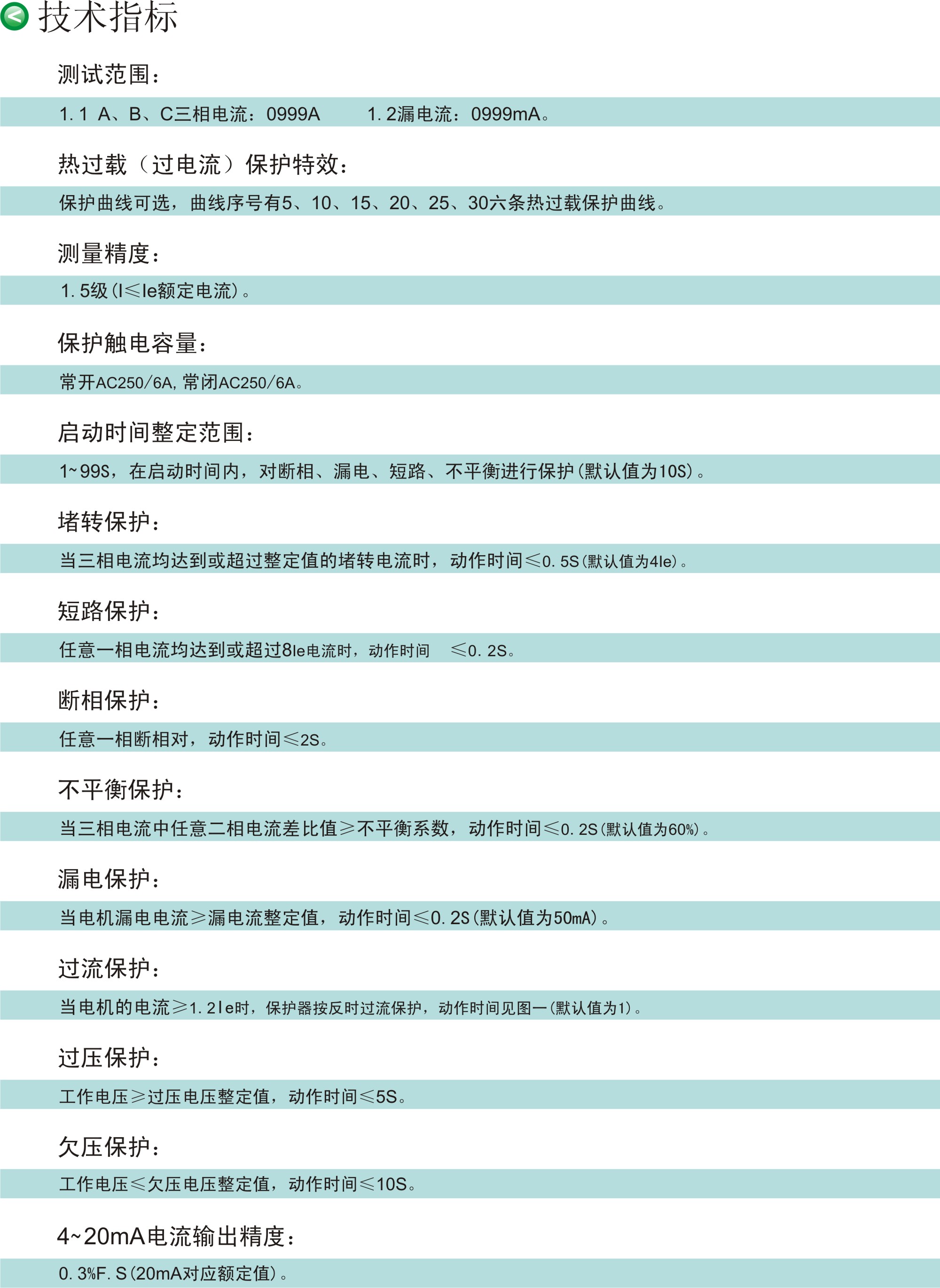

三、工作條件
3.1 三相穿孔適應回路：AC380V、AC660V
3.2 工作電壓：AC220V±15%、AC380V±15%。50HZ±2%
3.3 環境溫度：-30~＋70℃，相對濕度：90%
3.4 使用環境：在無足以腐蝕金屬和破壞絕緣性能的氣體環境。
3.5 安裝在無強烈沖擊振動和雨雪侵襲的地方。
3.6 安裝在無強磁干擾的地方。
四、主要功能
4.1 保護功能：過流、堵轉、三相電流不平衡、斷相、過壓、欠壓、漏電、短路等故障保護。
4.2 設定功能：可現場設定額定電流、起動時間、過壓值、欠壓值、過流動作時間、堵轉電流對額定電流的倍數、漏電電流值、通訊地址號、三相電流不平衡百分比、400A、600A規格變比電流互感器。
4.3 顯示功能：通電時顯示STOP；檢測狀態時循環顯示A、B、C三相電流值；保護狀態時過流、過壓、欠壓值記憶顯示，故障各類別字符提示顯示；設置狀態時顯示各故障字符及設定值。
4.4 通電串行數字接口，實現信息傳送，一臺上位機（PC）可接256臺電動機保護裝置，并可對每臺電機進行參數設定，便于自動化管理，
4.5 追憶功能：可存儲近期電機所發生的三次故障原因，并可按移位鍵取出最近一次電機發生的故障代號，再按一次顯示前一次故障代號。
五、型號
5.1 DSB2-X系列電動機保護器，該監控器可實現對電機監測、監控、保護和就地顯示地。
5.2 DSB2-X-F系列電動機保護器，它由主體單元及顯示單元組成，該型保護器適用于主體置于板后而顯示在面板上?？赏瓿蓪﹄姍C的監測、監控、保護和顯示，其主體與顯示單元間的距離≤5m。
5.3 DSB2-X-ZT型微機監控電機保護裝置，主體單元除了具有M-400型功能外，并且有RS485通訊接口，可實現與計算機的遠程通訊。上位機（PC）可實現對多至256臺的保護器進行監測、監控、顯示、參數設定、啟停操作、故障復位及打印等功能。通訊距離≤1200m。
5.4 DSB2-X-FT型微機監控電機保護裝置，主體單元除了具有WDB-B型功能外，并具有RS485通訊接口，可實現遠程通訊。上位機（PC）可實現對多至256臺的保護器進行監測、監控、顯示、參數設定、啟停操作等功能。通訊距離≤1200m。
5.5 DSB2-X-FTQ型微機監控電機保護裝置，適用增安型電機的監控及保護，并具有RS485通訊接口，可實現與計算機的遠程通訊。上位機（PC）可實現對多至256臺的保護器進行監測、監控、顯示、參數設定、啟停操作、故障復位及打印等功能。通訊距離≤1200m。六、注意事項 6.1 保護裝置安裝接線時，應按各接線端子用途正確連接。
6.2 保護裝置的工作電源應接控制回路上，注意標稱電壓與實際電壓應相符。
6.3 各項保護值應正確無誤，不用的選項應放棄設定。
6.4 根據電動機的額定電流值，選擇相應電流規格的保護裝置。
6.5 當三相電纜可直接穿過保護器的三相穿線孔時，可不拆卡式電流傳感器；若不能直接穿過保護器的三相穿線也時，可把卡式電流傳感器拆成兩半，再把電纜線卡入卡式電流傳感器內，然后把卡式電流傳感器組合成一體，并把固定螺絲扭緊。
6.6 保護裝置配用電流變比互感器時，若設備現場或控制室需電流表顯示時，最好另配一個電流變比互感器，不然對配帶電流表的那相電流顯示會有所影響。
七、訂貨須知
7.1 選用保護裝置時應注明所需保護器的型號、規格數量、工作電源電壓。
7.2 選用分裝式保護裝置，用戶可根據安裝要求標明保護器上、下體之間連接距離，距離≤5m。
7.3 客戶需用電流型漏電保護功能時，請在訂貨時說明，否則正常出廠不帶此功能。
7.4 因體積等原因，正常出廠不帶短路雙重保護功能，根據用戶提出要求，本廠給予特制。
