ST-400PC電動機保護測控裝置

一、產品概述
ST-400PC電動機保護測控裝置（以下簡稱測控裝置），是由我司在多年研制生產電動機保護產品經驗及充分研究國內外產品、用戶需求和低壓抽屜柜的基礎上新一代全功能綜合測控裝置。該測控裝置具有先進的現場總線，基于微處理器技術，采用模塊化結構；由微處理器來執行電動機監測控制功能，與接觸器、軟起動器、塑殼斷路器配合為低壓交流電動機及低壓線路回路提供了一整套集控制、保護、監測和總線通訊于一體的解決方案。
取代了熱繼電器、熱保護器、漏電保護器、欠電壓保護器，取消了時間繼電器、中間繼電器、輔助繼電器、電流互感器、儀表、控制和選擇開關、指示燈、可編程控制器、變送器等多種附加元件，大大簡化了系統接線的難度；避免了因電機過載、堵轉、斷相、三相電流不平衡、過欠壓、漏電等故障而導致的生產事故；是智能化MCC的理想選擇。
ST-400PC電動機保護測控裝置適用于交流50HZ，額定電壓AC380V/660V，額定電流在800A的交流異步電動機，廣泛用于電力、石化、輕工、煤炭、紙業、鋼鐵、冶金、紡織等行業。

二、主要特點
● 使用方便、操作簡單，中文液晶界面，所有電參量信息和設定都可以通過面板上的功能鍵來進行讀取修改。
● 功能高度集成化,集保護、測量、監視、控制、通信等多種功能于一體。
● 國際通用輸入電源模塊，兼容85-265V 交流或直流工作電源，降低了對工作電源的要求。
● “tE時間保護”符合增安型防爆電機的熱過載保護標準GB3636.3-2000
● 過載“時間-電流特性”符合GB/T14048.4-2003標準，并增加更多脫扣級別，滿足重載啟動要求。
● 溫度保護：更直接監控電動機的發熱情況，符合標準GB/T14048.X-200X。
● 以高性能混合信號微處理器為核心，具有高速運算和實時信號處理能力，輕松完成保護算法；微處理器的總線不出芯片，系統的可靠性和抗干擾能力大大提高，增強了可靠性；采用交流采樣，其實時性和準確性遠高于其他方式。
● 支持Modbus協議和Profibus--DP協議，可以直接連入原有的DCS系統，最高速率可達12M。
● 產品在防震、抗干擾方面進行了精心設計和嚴格的電磁兼容性測試，以確保裝置安全運行和防誤動。
● 高速采集接入裝置的電流、電壓輸入信號數據，測量精度高。測量內容包括：相電流、相電壓、線電壓、頻率、有功功率、無功功率、功率因數、積分電度和脈沖電度等，測量電流范圍廣，可省略一次互感器成本；對電量和非電量信號的測
量精度可通過通道校正系數進行調節，不需要調整硬件回路。
● 事件記錄多達5條,既可上傳也可就地查看，為故障診斷和事故分析提供強有力的依據。
● “晃電自起動”功能，主電路短時停電或電源切換后根據設定參數可實現分時順序起動；
● 具有完善的自檢能力，包括存儲器、出口、通訊口等，發現裝置異常能自動告警。
● 配備保護邏輯和控制邏輯可編程功能。
● 采用頻率跟蹤技術，精確采樣變頻交流回路。
● 變送器功能強大：內置4~20mA模擬量輸出，可選多種電量（電流、電壓、功率、電能），且范圍可調。

三、功能概述

四、測量及管理功能
● 測量電壓Ua、Ub、Uc，可內部計算有功電度和無功電度，也可接入外部電度脈沖
● 測量三相電流Ia、Ib、Ic及零序電流I0 和負序電流，1路4-20mA輸出，變送輸出任一測量值
● 測量有功功率P、無功功率Q以及功率因數COSφ，紀錄電動機全部運行時間及最后一次成功啟動過程中最大電流
● 測量頻率f，兩次起動間的最小時間間隔及允許再起動控制功能
● 電流不平衡度
● 斷路器分合、刀閘位置、熔絲等開關量信號
● 保護動作信息；記錄量達96 條，循環記錄顯示
● 遙測、遙信、遙控、遙脈等四遙功能
● 單元運行狀態的監測和控制
● 遠方定值管理、對時、信號復歸等系統管理功能
● 支持Modbus協議和Profibus--DP協議
五、控制
● 遠方遙控輸出，用戶面板控制輸出
● 輸入與輸出采用可編程邏輯控制，輕松實現控制聯鎖、互鎖
● 采用漢字大液晶，顯示各種測量數據，開關量輸入狀態、繼電器輸出狀態、通訊狀態，時鐘，SOE 信息等

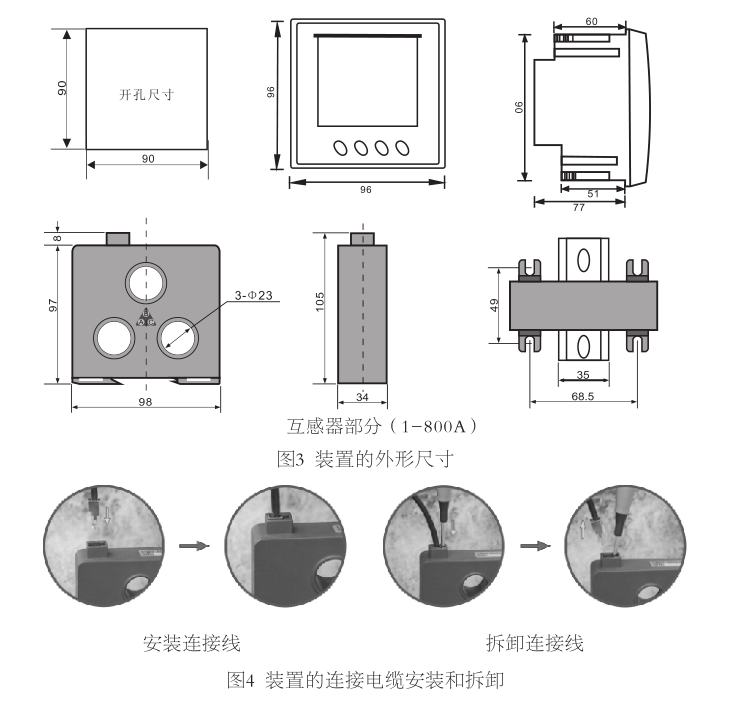

電氣參數:
