CA6390B 衛星授時遠程核相電流儀

產品功能及特點：

具有無線高壓衛星授時遠程核相儀、無線高壓鉗形電流表、無線高壓相位表、無線高壓相序表、無線高壓驗電器的功能。

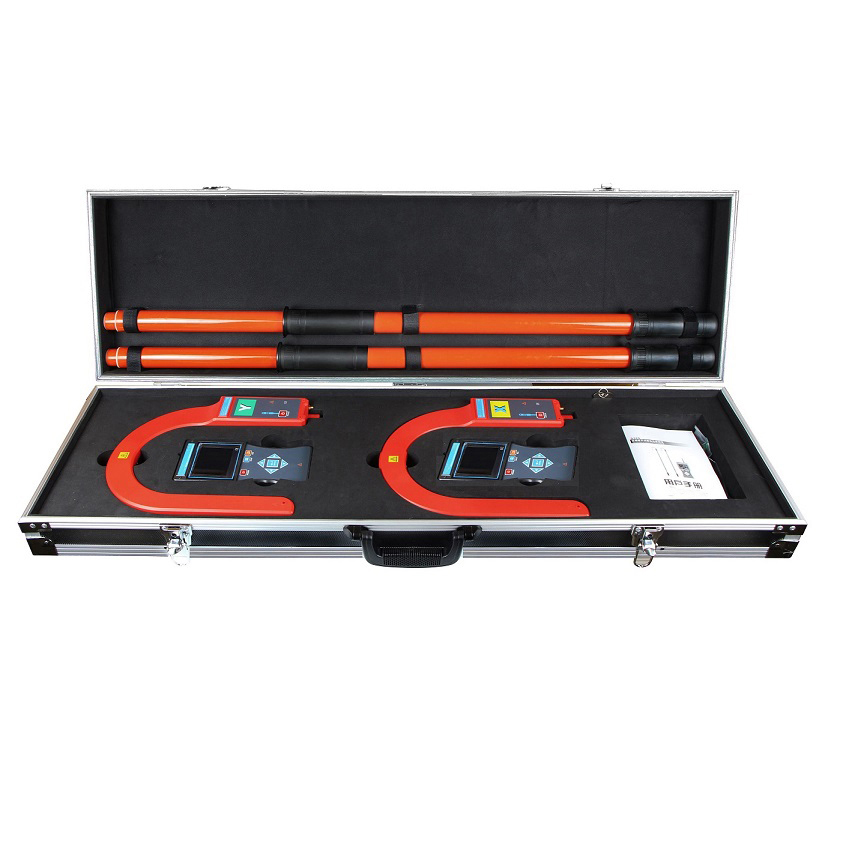

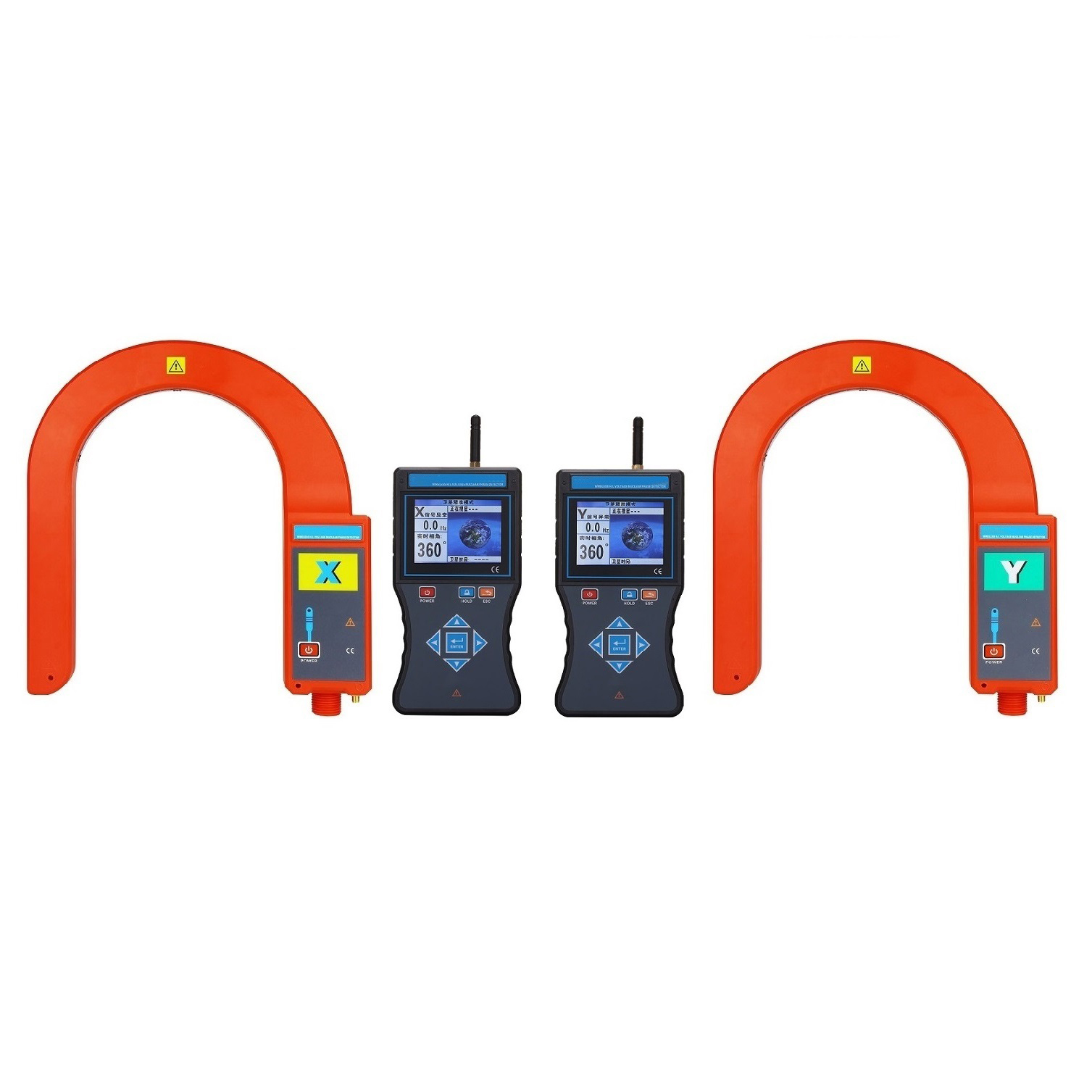

CA6390B無線高壓衛星授時遠程核相電流儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，同時具有無線高壓衛星授時遠程核相儀、無線高壓鉗形電流表、無線高壓相位表、無線高壓相序表、無線高壓驗電器的功能。
接收器采用3.5寸真彩液晶屏，同屏顯示實時相角、電流、頻率，語音播報“X信號正常、Y信號正常、同相、異相”等信息。兩個接收器都內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統 SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保衛星授時核相精準。衛星授時核相能實現超遠距離核相，核相距離大于500km，也可以在地下室、礦井下核相，授時精度小于30nS。

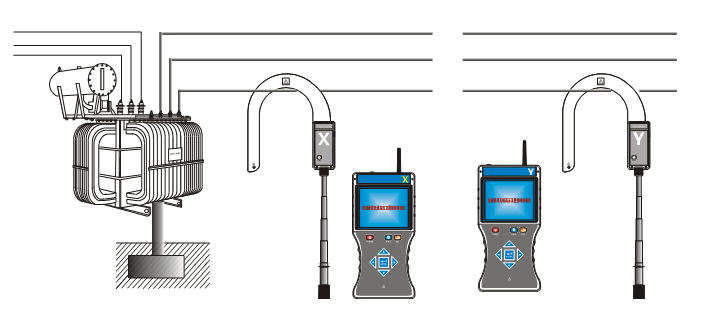

CA6390B核相儀能對100V～550kV的電壓線路全智能核相，兼容普通核相儀的功能，空曠地面普通核相距離可達160m。也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV及以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！
探測器創新性的一體化鉤式設計，其中X探測器內置雙層柔性線圈，即洛氏線圈(Rogowski Coil)，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高。柔性線圈是電流對時間的微分，積分器通過對輸出電壓信號進行積分，真實還原被測電流，輸出完整的信號波形，本儀表可測試高壓電流0～20000A，可測Ф168mm的導線或168mm×245mm的母排。X探測器也可以用于漏電巡查：將X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變?yōu)楹苄‰娏骰驘o電流顯示，該點即為電纜漏電點。

功能	無線高壓衛星授時語音核相，高壓電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等
電源	DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時
核相模式	衛星秒脈沖精準模式、衛星授時模式、普通模式
傳輸方式	315MHz、433MHz無線傳輸
核相距離	普通核相模式距離160m
核相距離	衛星授時模式距離不受限制，達500km以上
顯示模式	3.5寸真彩液晶屏顯示
可測線徑	Ф168mm的導線，或168mm×245mm的母排
量程	核相電壓等級：AC 100V～550kV
	相位：0°～360°
	頻率：45Hz～75Hz
	電流：0.00A～20000A
分辨力	1°；0.1Hz；10mA
精度	衛星授時核相：≤±5°(23℃±5℃，80%RH以下)
	普通核相：≤±10°(23℃±5℃，80%RH以下)
	頻率：≤±2Hz (23℃±5℃，80%RH以下)
	電流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt;(23℃±5℃，80%RH以下)
相別定性	衛星授時核相：XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～120°或210°～270°為異相
相別定性	普通核相模式：同相:－30°～30°；異相: 90°～150°和210°～270°
語音功能	同相、異相、X信號正常、Y信號正常等語音功能
絕緣桿尺寸	拉伸后長約5m；收縮后長約1m(5節)
持續核相時間	衛星授時成功后，若無衛星信號可持續核相30分鐘，滿足地下室、礦井下核相
核相方式	接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
核相方式	非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
驗電指示	探測器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
首次搜星時間	第一次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天
授時精度	小于30nS
位置誤差	X探測器測試電流時導線位置誤差的影響：A區無位置誤差；B區約增加0.2%；C區約增加2%(見后圖)
儀表尺寸	探測器：長寬厚310mm×270mm×52mm
儀表尺寸	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
搜星指示	搜索衛星時動態顯示“----”符號
自動關機	開機約30分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于3.2V時
	探測器：電源指示燈慢閃，提醒充電
	接收端：電池電壓低符號顯示，提醒充電
額定電流	探測器：35mA max；接收器：300mA max
儀表質量	探測器：496g(含電池)
	接收器：395g(含電池)
	絕緣桿：1.45kg

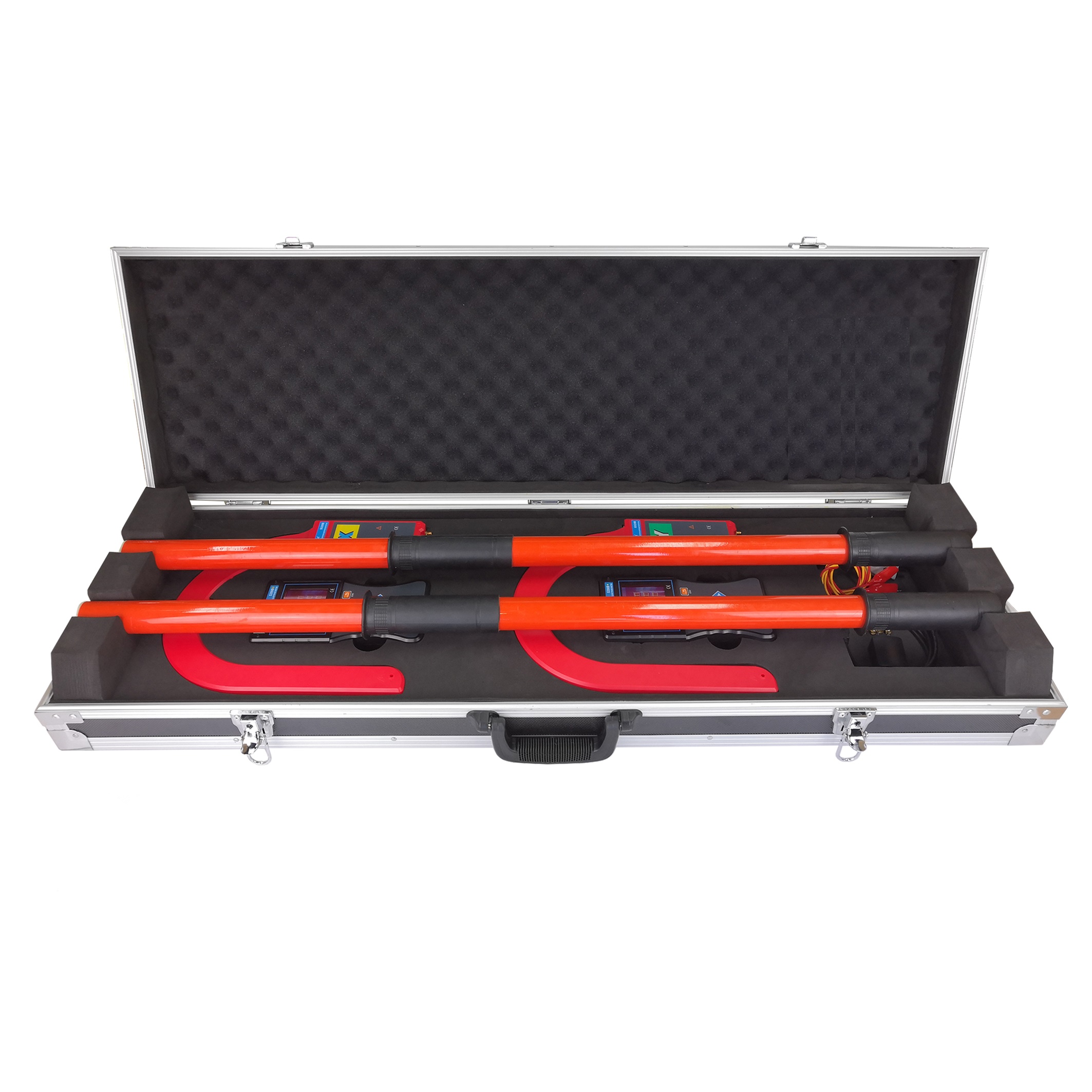

	總質量：13.8kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
	探測器：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)
	接收器：2000V/rms(外殼前后兩端之前)
結 構	防滴漏Ⅱ型、IP63
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
