CA6200 雙鉗數字相位伏安表
產品功能及特點：

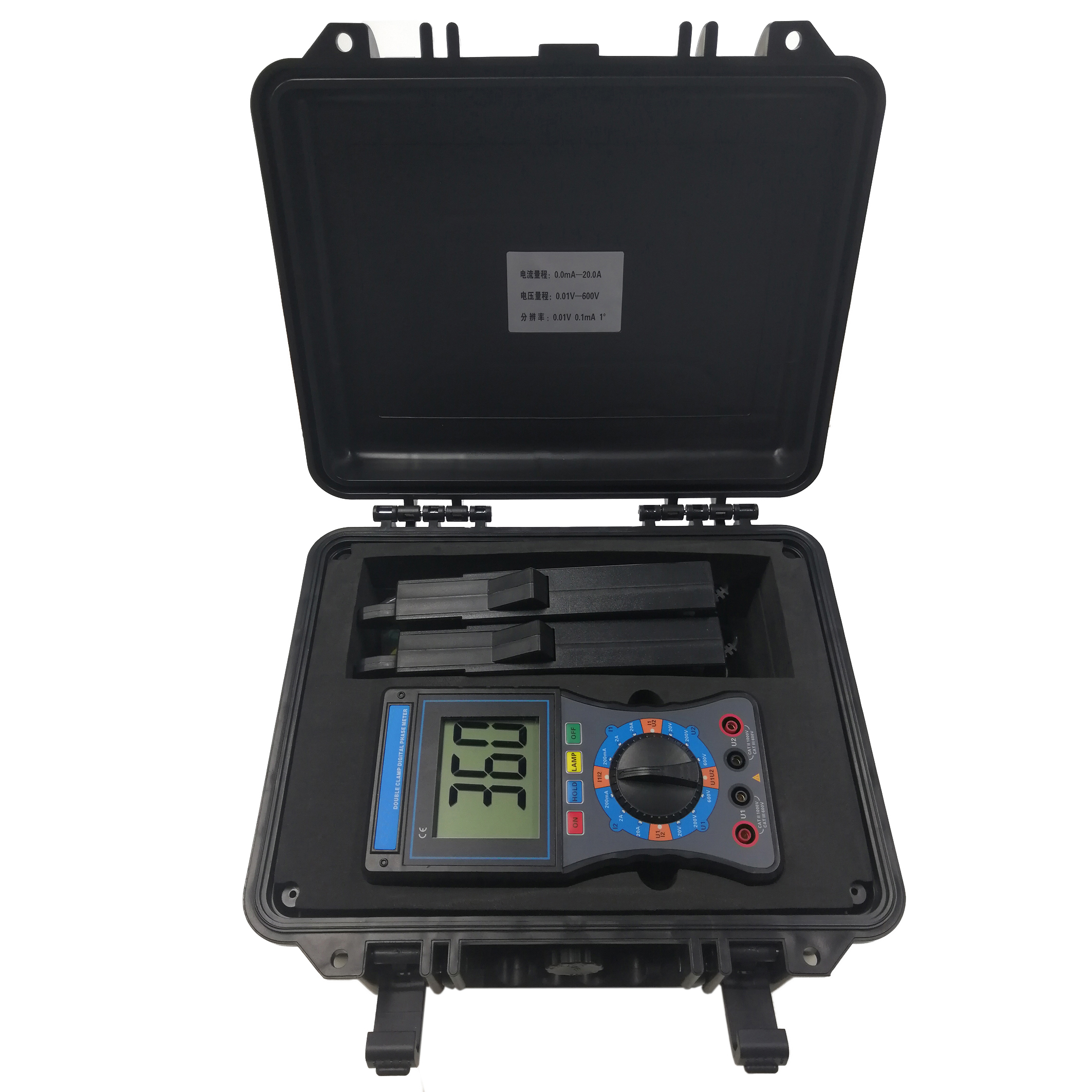

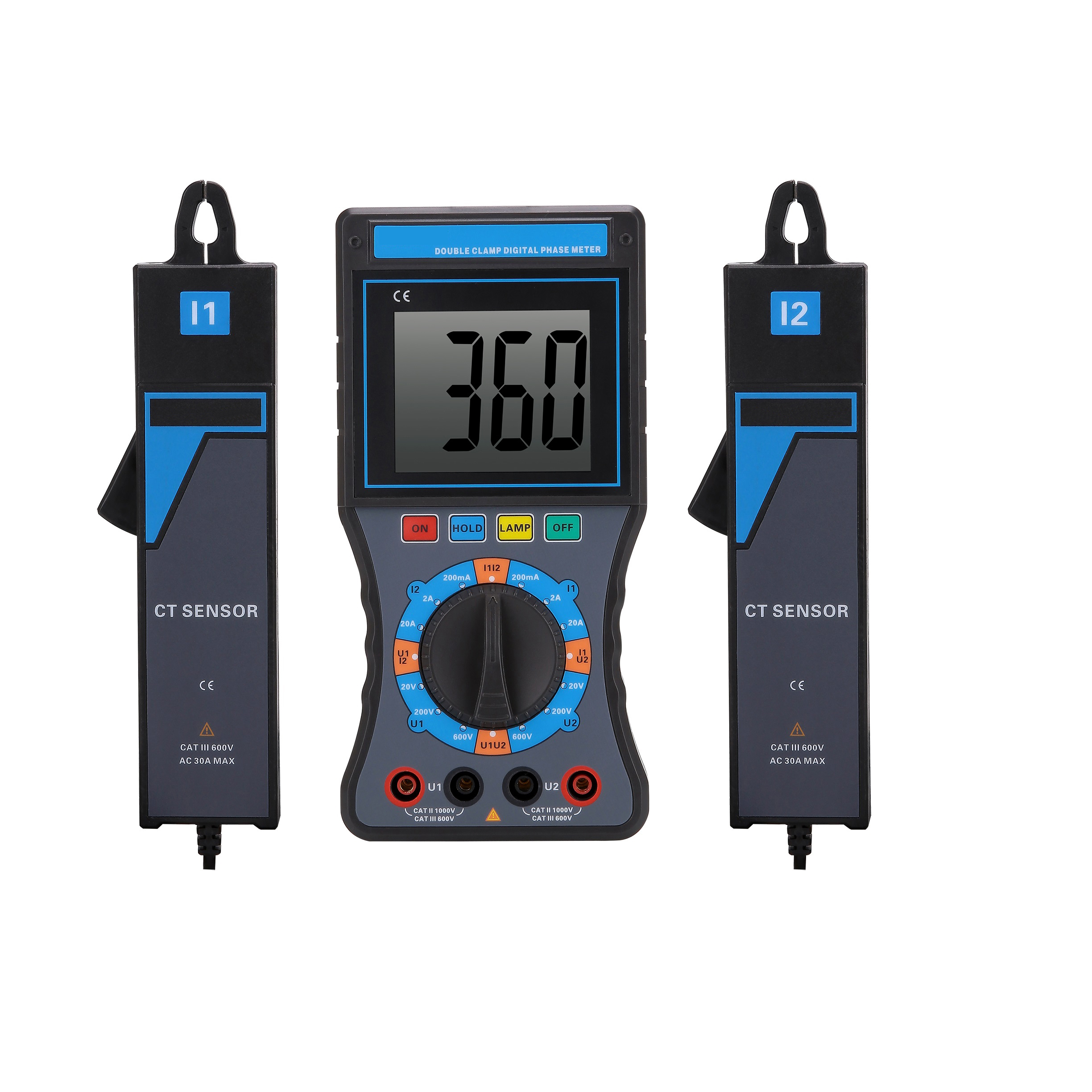

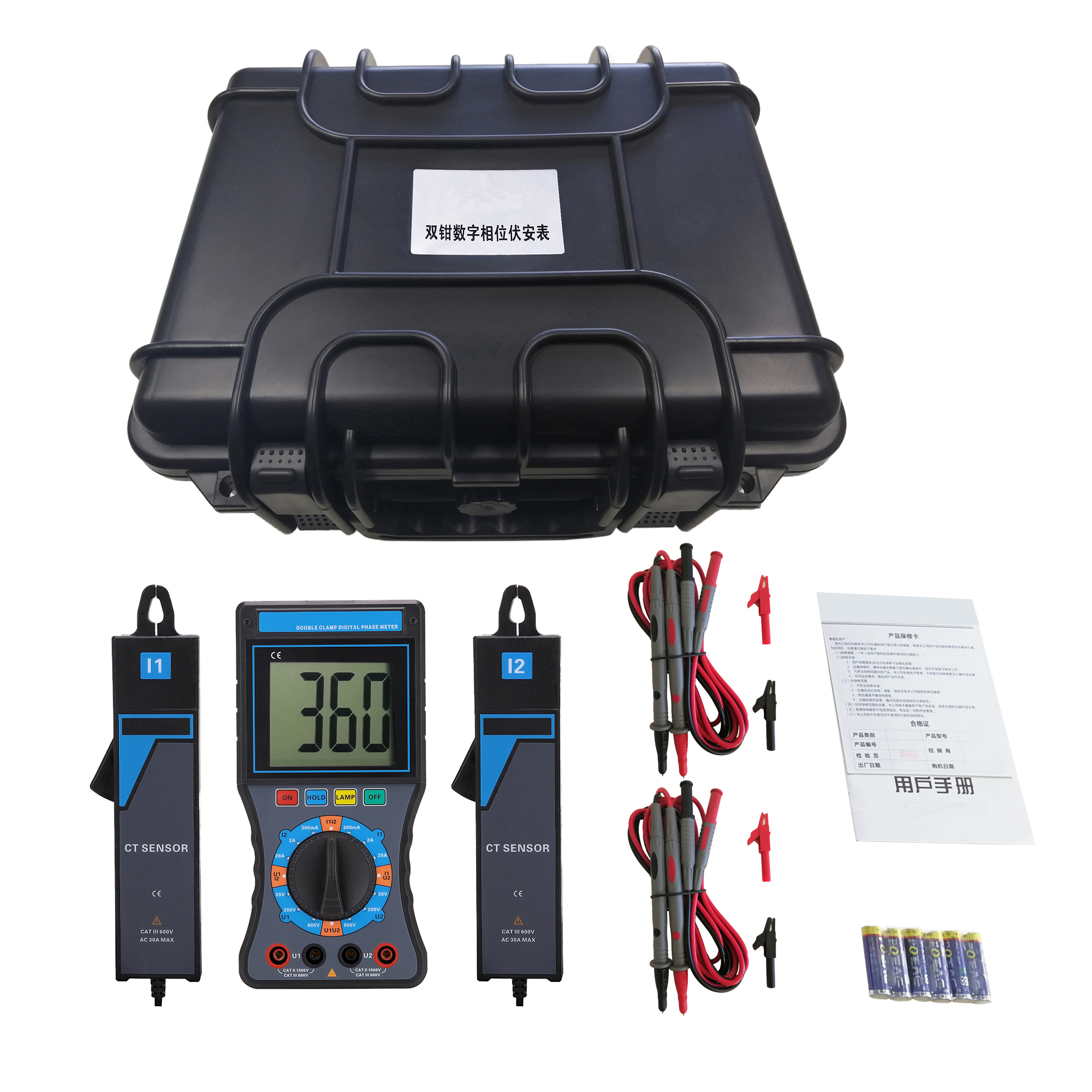

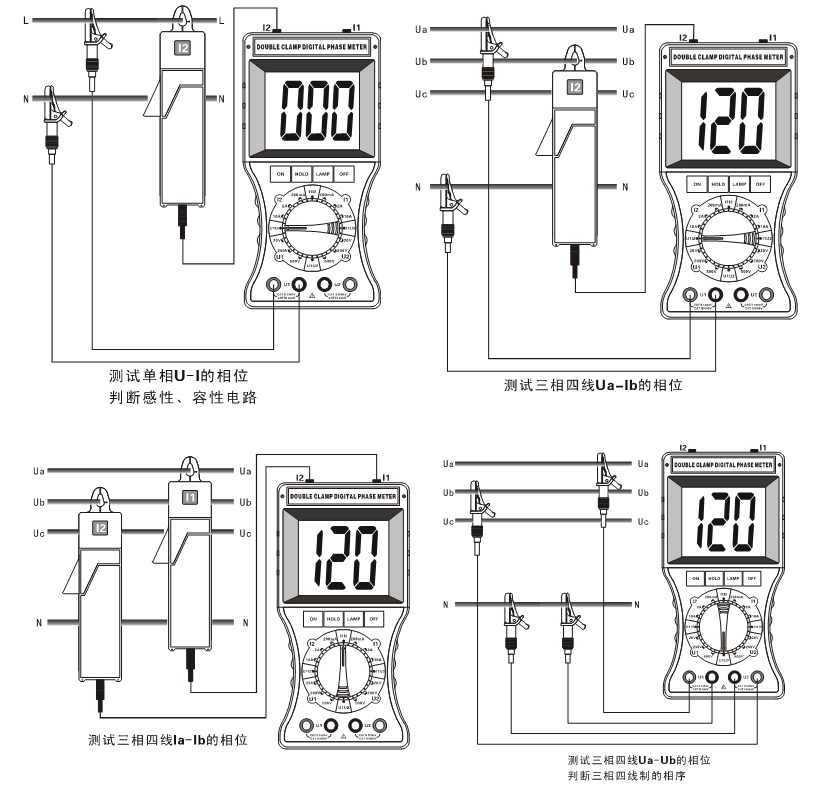

CA6200雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量?jī)呻妷洪g、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。儀表超大LCD顯示屏，字高達40mm，具有背光，顯示一目了然。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。
1．基準條件和工作條件
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
|
|
環境濕渡 |
40%～60% |
＜80% |
|
|
信號波形 |
正弦波 |
正弦波 |
β=0.05 |
|
信號頻率 |
50HZ±1HZ |
45HZ～65HZ |
|
|
儀表工作電壓 |
9V±0.1V |
9V±1V |
|
|
測相位電流幅值 |
1A±0.1A |
10mA～20.0A |
|
|
測相位電壓幅值 |
100V±10V |
30V～600V |
|
|
外電場、磁場 |
應避免 |
||
|
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
||
2．一般規格
|
功 能 |
相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試 |
|
電 源 |
DC9V 堿性干電池（1.5V AA×6） |
|
功 耗 |
開啟背光燈最大約35mA,電池連續工作約40小時 |
|
關閉背光燈,儀表耗電約5mA,電池連續工作約300小時 |
|
|
顯示模式 |
LCD顯示，藍屏背光功能，適合昏暗場所 |
|
LCD尺寸 |
70mm×62mm |
|
LCD顯示域 |
64mm×54mm |
|
儀表尺寸 |
長寬厚：196mm×92mm×54mm |
|
鉗口尺寸 |
φ7.5mm×13mm |
|
采樣速率 |
約3次/秒 |
|
量 程 |
交流電壓：0～20V/200V/600V |
|
交流電流：0～200mA/2A/20A |
|
|
相位：0～360° |
|
|
測量相位時被測信號的幅值范圍 |
測U1-U2相位時：30V～600V |
|
測I1-I2相位時：10mA～20.00A |
|
|
測U1-I2或I1-U2相位時：10V～600V、10mA～20.00A |
|
|
數據保持 |
測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
電壓檢測 |
當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
|
儀表質量 |
主機約550g(帶電池)，表鉗約170g×2，測試線約250g |
|
測試線長度 |
1.5m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃～40℃； 80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃； 70%Rh以下 |
|
輸入阻抗 |
測試電壓各檔輸入阻抗為：2MΩ |
|
測U1U2相位時電壓輸入阻抗為：40kΩ |
|
|
耐 壓 |
儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ |
|
結 構 |
雙重絕緣 |
3．基準條件下基本誤差及性能指標
|
類 別 |
量 程 |
分辨率 |
基本誤差 |
|
電 壓 |
20V |
0.01V |
±(1.2%rdg+2dgt) |
|
200V |
0.1V |
||
|
600V |
1V |
||
|
電 流 |
200mA |
0.1mA |
±(1.0%rdg+2dgt) |
|
2A |
1mA |
||
|
20A |
10mA |
||
|
相 位 |
0～360° |
1° |
±1° |
注意：工作條件下相位誤差不超過±3°。
