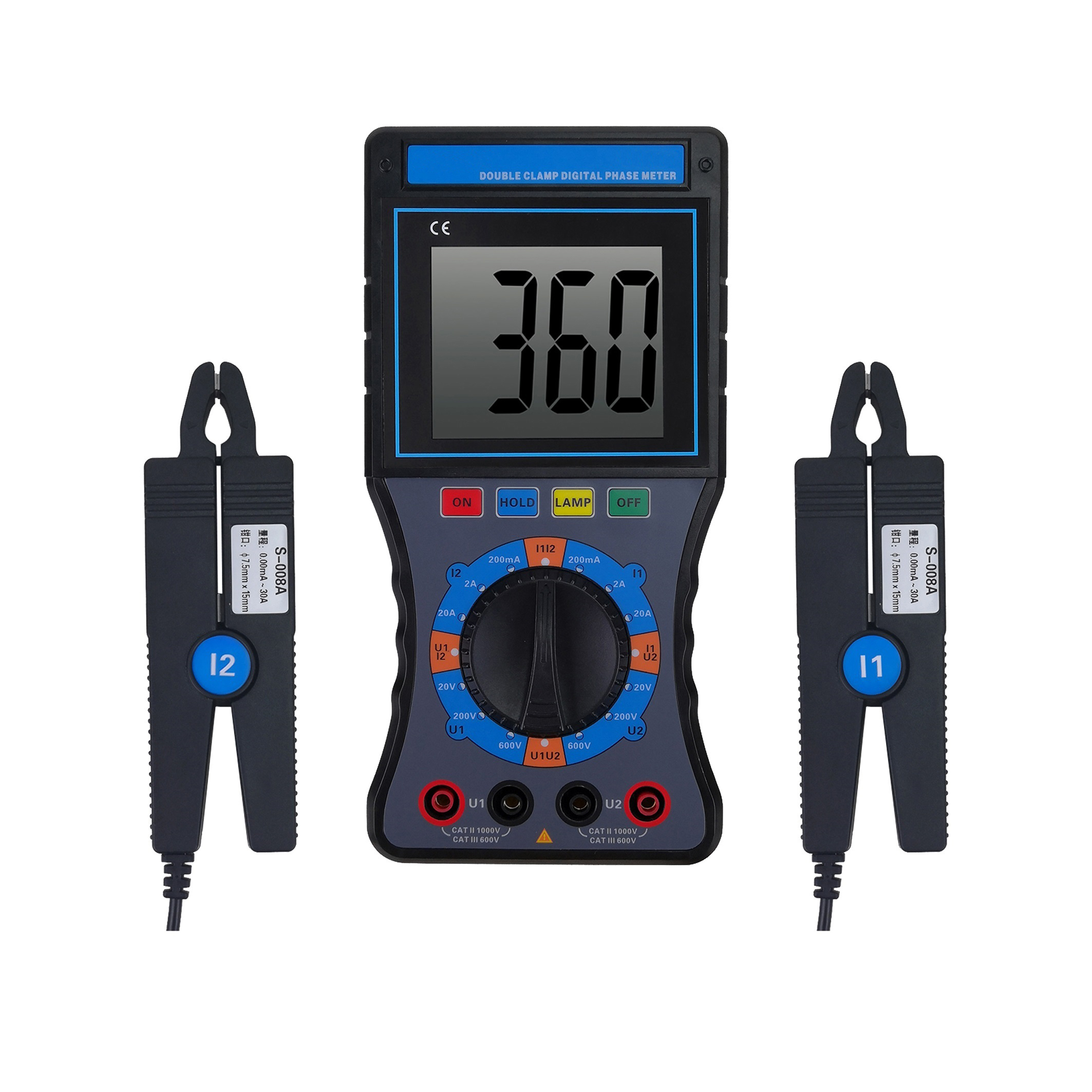

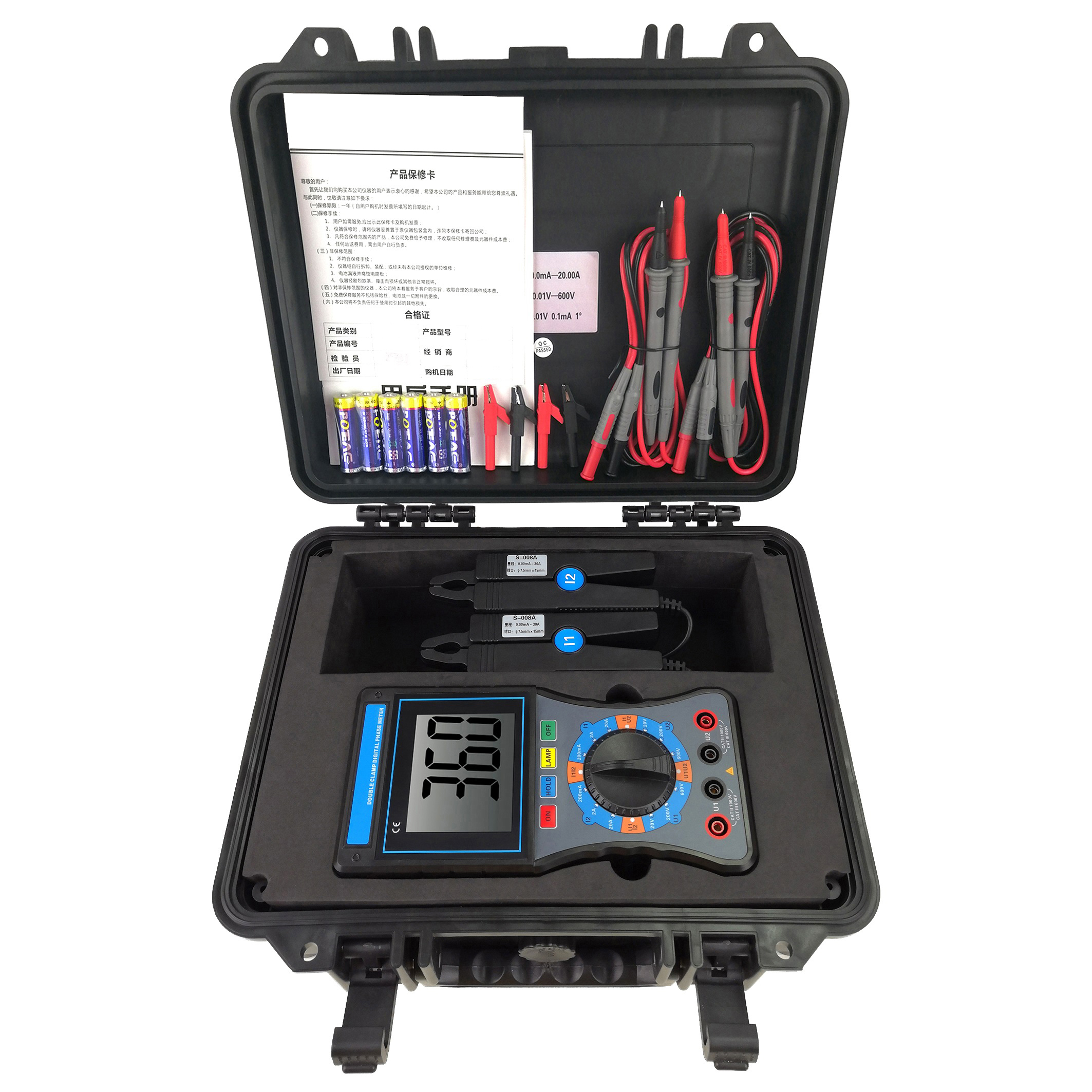

CA6200B 雙鉗數字相位伏安表

CA6200B雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。儀表超大LCD顯示屏，字高達40mm，具有背光，顯示一目了然。適用于電力、石油化工、冶金、鐵路、氣象、工礦企

CA6200B 雙鉗數字相位伏安表

產品功能及特點：

1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃
環境濕渡	40%～60%	＜80%
信號波形	正弦波	正弦波	β=0.05
信號頻率	50HZ±1HZ	45HZ～65HZ
儀表工作電壓	9V±0.1V	9V±1V
測相位電流幅值	1A±0.1A	10mA～20.0A
測相位電壓幅值	100V±10V	30V～600V
外電場、磁場	應避免
被測導線位置	被測導線處于鉗口的近似幾何中心位置

2．一般規格

功能	相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試
電源	DC9V 堿性干電池（1.5V AA×6）
功耗	開啟背光燈最大約35mA,電池連續工作約40小時
功耗	關閉背光燈,儀表耗電約5mA,電池連續工作約300小時
顯示模式	LCD顯示，藍屏背光功能，適合昏暗場所
LCD尺寸	70mm×62mm
LCD顯示域	64mm×54mm
儀表尺寸	長寬厚：196mm×92mm×54mm
鉗口尺寸	φ7.5mm×13mm
采樣速率	約3次/秒
量程	交流電壓：0～20V/200V/600V
	交流電流：0～200mA/2A/20A
	相位：0～360°
測量相位時被測信號的幅值范圍	測U1-U2相位時：30V～600V
	測I1-I2相位時：10mA～20.00A
	測U1-I2或I1-U2相位時：10V～600V、10mA～20.00A
數據保持	測試中按HOLD鍵保持數據，“DH”符號顯示
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電壓檢測	當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池
儀表質量	主機約550g(帶電池)，表鉗約170g×2，測試線約250g
測試線長度	1.5m
電流鉗線長	2m
工作溫濕度	-10℃～40℃； 80%Rh以下
存放溫濕度	-10℃～60℃； 70%Rh以下
輸入阻抗	測試電壓各檔輸入阻抗為：2MΩ
輸入阻抗	測U1U2相位時電壓輸入阻抗為：40kΩ
耐壓	儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ
結構	雙重絕緣
