JGM-20K型手持皮拉尼真空傳感器
概述：采用皮拉尼專業真空傳感器，可以精準測量真空度，實時監控真空系統的真空度。
安全操作說明：
1、 在進行測量時，應遵循使用操作說明，在說明書參數范圍內使用本儀器。
2、 當電量不足時，應及時更換新電池，新舊電池，電池不能混合使用，長時間不用時，應取出電池。
3、 不要使用腐蝕性清潔劑或溶劑清潔本儀器。
4、 戴好護目鏡和防護手套
5、 干燥處存放

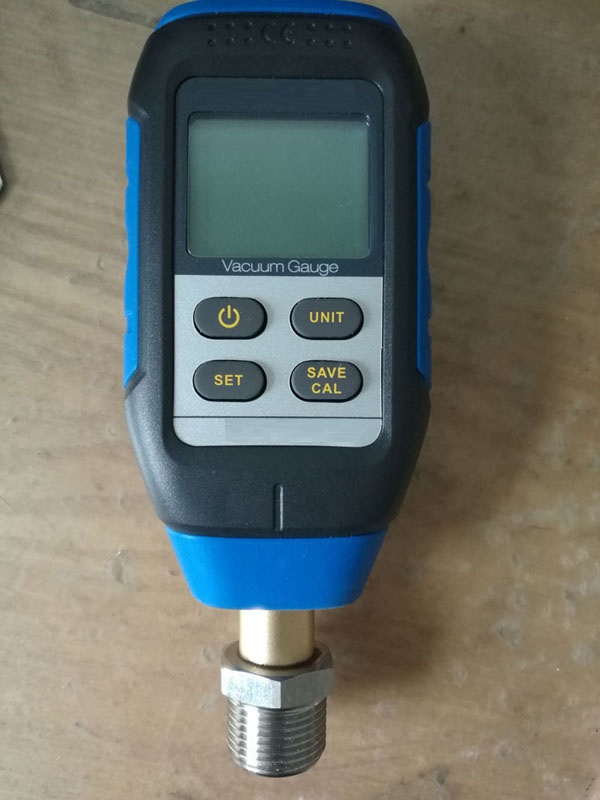

按鍵介紹：
1、 開關 ：開機/關機
2、 UNIT ：單位選擇按鍵/設置模式時增加數值
3、 SET: 長按進入設定警報值模式
4、 SAVE/CAL:設置模式時保存報警值/滿度校準/
技術參數：
最大過載壓力 0.1M帕
量程 0-10000帕、0-100毫巴、0-75毫米汞柱、0-75000Micron
分辨率 0.01帕（小于10帕）
測量精度 2-100帕（讀數的±5%）
操作溫度 0-50度
電池壽命 45小時（3節AA電池）
單位 帕、 毫巴、托、微米
響應時間 0.5秒
接口 KF16、M20X1.5、15.5直管
傳感器 特制皮拉尼規
自動關機時間 10分鐘
背光時間 20秒
蜂鳴器 90分貝
重量 約125克
使用范圍 大氣
基本操作：
1、 安裝3節AA電池
2、 長按電源鍵3秒直到“嘀“的一聲后放開。屏幕顯示------，真空計預熱完成
3、 把真空計接在真空系統上。
4、 開啟真空泵，顯示屏從大到小顯示相應真空度
5、 長按電源鍵3秒關機
單位選擇：
按UNIT鍵切換單位
設定報警值：
1、 長按SET鍵3秒鐘進入設置界面
2、 再按SET鍵選擇要設置的數位，選中的該位會閃爍
3、 按UNIT鍵修改閃爍的數字
4、 設定好數值后，按SAVE/CAL鍵保存
真空泄露報警：
設定好數值后，當真空度從小到大倒退到設定值后。開始報警。蜂鳴器響背光燈閃爍。
背光顯示：
在開機狀態下按一下電源鍵，背光開啟，20秒后自動關閉
自動關機：
無任何按鍵操作10分鐘自動關機
滿度校準：
當真空計開機預熱完畢后，顯示屏沒有顯示-------，在大氣壓力下長按SAVE/CAL鍵3秒，直到屏幕顯示--------。滿度校準完成
零點校準：
真空計連接到真空系統，待真空系統真空度達到0.1帕?xí)r，開機狀態下長按SAVE/CAL鍵3秒直到屏幕顯示0.1帕，完成零點校正。
傳感器清理：
在使用過程中，傳感器可能被雜質污染，此時需要清潔傳感器，具體步驟如下：
1、 使真空計關機，并取出電池。
2、 用滴管或針筒把丙酮或酒精注入傳感器室內，反復清洗3-4次
3、 自然風干傳感器
4、 檢測真空計并進行置零校正
電池安裝：
按電池蓋箭頭方向推開電池蓋，安裝3節AA電池，注意電池極性安裝正確，注意長時間不用時應取出電池。
附件：3節AA電池，說明書
可能發生的故障以及排除方法：
故障 排除方法
開不了機 檢查電池正負極
真空度不準 檢查連接是否緊密，零點校準/清理傳感器
滿度不準，開機就有真空度數值 請在大氣狀態下進行滿度校準。
