Svantek SV106 振動分析儀 用戶手冊
SV106 振動分析儀 說明書
Svantek SV106 手傳振動分析儀可通過兩組加速傳感器測量手臂及全身振動，選配1/1、1/3倍頻程功能可做倍頻程分析。Svantek SV106手傳振動分析儀還可通過專業數據處理軟件進行數據分析，該款設備廣泛應用于職業衛生、職防院等單位。

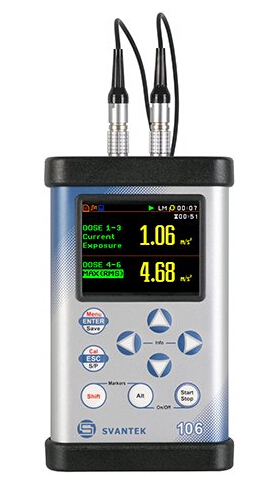

Svantek SV106 手傳振動分析儀 產品簡介
Svantek SV106是一臺數字式、六通道的個體手臂及全身振動分析儀，符合ISO 8041:2005，ISO 2631-1，2&5與ISO 5349。具革命性的設計，波蘭Svantek SV106手傳振動分析儀可以同時地測量2個三軸加速度傳感器，包括三軸手臂振動或三軸全身（坐墊）振動，測量不同振動計權的RMS，Peak，Peak-Peak，VDV，MTVV，A(8)或Dose數值。此外，還可以選配1/1或1/3倍頻程實時分析功能，測量結果也可以保存在內置的Micro SD記憶卡，提供幾乎無限的記憶容量。
Svantek SV106 手傳振動分析儀 產品特點：
六通道同時測量兩組三軸加速度傳感器
可選三軸全身（坐墊）振動加速度傳感器
可選三軸手臂振動加速度傳感器
時間-領域信號記錄（符合ISO 2631-5）
選配功能，包括1/1及1/3倍頻程實時分析
厲害的時間歷史記錄，包括頻譜分析
使用Micro SD記憶卡保存大量數據
提供USB 1.1，伸延的I/O-AC輸出或數字式輸入/輸出
編程時間可達24小時
選配SvanPC+_VR軟件，易于為儀器設置及數據下載
信息全面彩色顯示屏，易于使用的操作接口
Svantek SV106 手傳振動分析儀 產品參數：
|
振動計模式 |
RMS，VDV，MTVV或Max，Peak，Peak-Peak，Vector，A(8)，Dose，ELV，EAV 同時測量多達6個通道，可設置獨立的過濾器及探頭常數 |
|
過濾器 |
Wd，Wk，Wm，Wb，Wc，Wj，Wg，Wf（ISO 2631），Wh（ISO 5349）及帶限制濾波器 |
|
RMS & RMQ 探測器 |
數字式真實RMS及RMQ探測器，可測峰值，分辨率0.1dB。時間常數由100ms～10s |
|
測量范圍 |
SV 38V坐墊傳感器，Wd濾波器：0.01m/s2 RMS～50 m/s2 峰值 SV 50手臂傳感器，Wh濾波器：0.1m/s2 RMS～5,000 m/s2 峰值 因應不同傳感器而不同 |
|
頻率范圍 |
0.1Hz～2,828Hz；因應不同傳感器而不同 |
|
數據記錄器 |
時間歷史數據，包括Meter模式及頻譜模式 |
|
時間-領域記錄 |
時間-領域信號記錄，可調采樣頻率：375Hz，3kHz或6kHz（選配） |
|
分析儀（選配） |
1/1倍頻程實時分析，0.5Hz～2,000Hz & 1/3倍頻程實時分析，0.5Hz～2,500Hz FFT實時分析，多達1,600線。FFT互頻譜測量 |
|
加速度傳感器 （選配） |
用于全身振動測量，SV 38V坐墊加速度傳感器 用于手臂振動測量，SV 50（Dytran 3023M2加速度傳感器，另選配SA50，SA51，SA52適配器） |
|
輸入 |
2組IEPE 5針 |
|
內存 |
內存16M非揮發性內存，Micro SD記憶卡(支持8～16GB) |
|
顯示屏 |
彩色OLED 2.4”，320x240象素，超對比度10,000:1 |
|
界面 |
USB 1.1，外置I/O-AC輸出或數字式輸入/輸出（觸發/脈沖） |
|
電源 / 使用時間 |
4個AA堿性電池（>12hr），4個AA可充電電池（>16hr），USB界面：500mA HUB |
|
尺寸 / 重量 |
140x83x33mm / 390g（含電池，不包括加速傳感器） |
