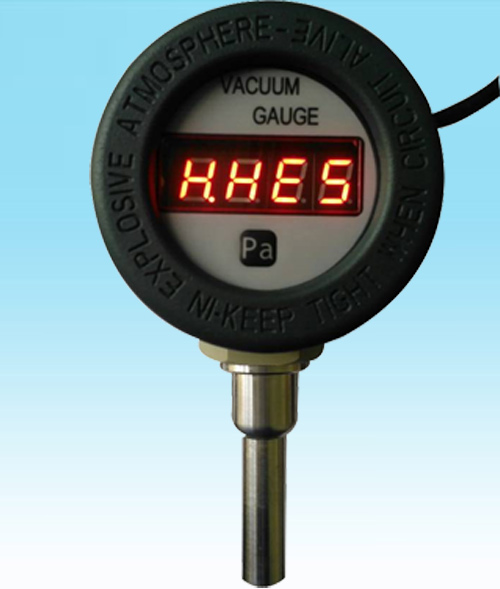

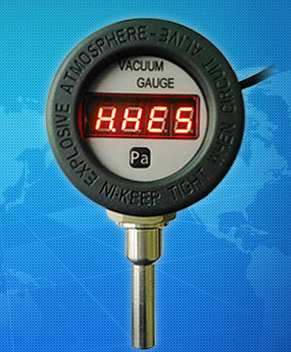

JGM-100K型智能電阻真空計
工作原理:利用熱傳導現象測量氣體的壓強,它有供電系統、測量電路、V/F變換電路和單片機組成。供電系統供電使電阻規熱絲溫度恒定不變,即熱絲的電阻值恒定不變,由于氣體的壓強不同,氣體導走的熱量損失不同,氣體壓強越高,導走的熱量越多。由于供電系統自動供電補償使它的熱絲溫度恒定不變,測試供電電壓的變化即得氣體的壓強。運算放大后經單片機處理通過顯示板顯示,同時通過數模轉換輸出0-10V(0-5V)的標準電壓模擬量或4-20毫安的標準電流量輸出,RS232接口輸出。
2、特點:具有顯示器和真空傳感器一體化設計。 體積小, 自帶顯示和真空規管, 安裝簡單, 使用方便等特點。
3、技術參數:
配用傳感器:T型真空規管
測量范圍: 1.0e 5到1.0E-1帕(科學計數法),測量精度為±15%(有效測量范圍內)。
選用D熱偶規測量范圍為1.0E3---1.0E-1(科學計數法)帕
傳感器接口可選用:KF16法蘭, 15.5直管
4、行業: 層壓機、真空爐、空調、冰箱、冷飲機、化工、電工等行業中旋片機械泵和羅茨泵抽氣設備真空測量

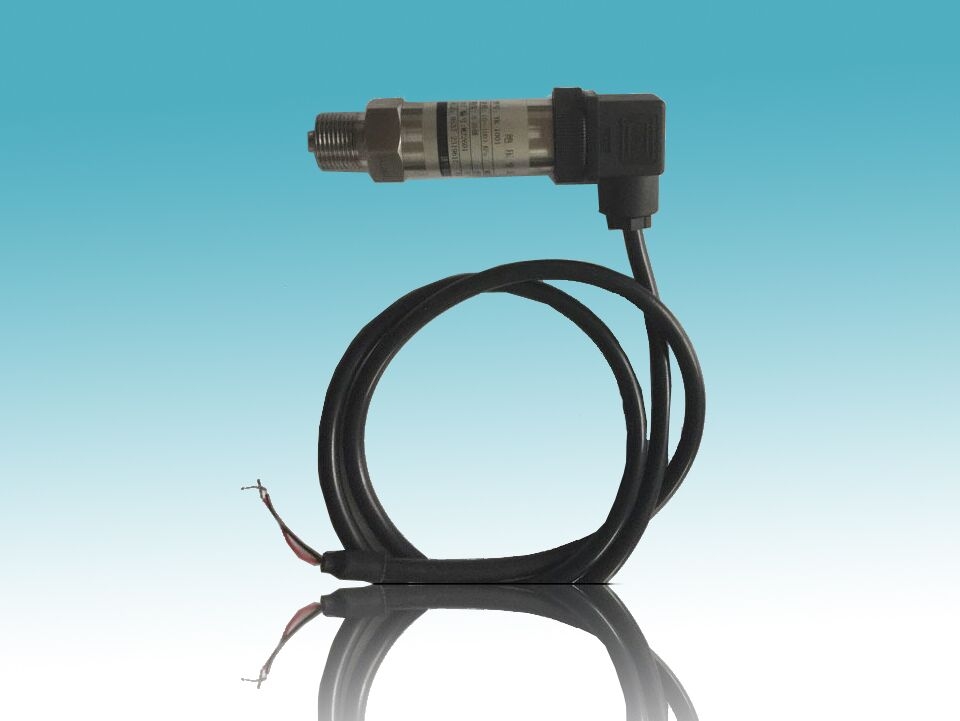

JGM-200K型壓阻型真空計引進美國最新傳感器技術和全套先進電路及元器件生產的高精度壓力傳感器,一體化的不銹鋼外殼封裝和輸出標準信號.芯片采用特殊進口材質,高穩定性壓力傳感器組件,經過高可靠的放大電路及溫度補償,性能更好。外盒采用全不銹鋼封焊結構,具有良好的防潮能力及優異的介質兼容性。該產品有多種接口形式和多種引線方式,能夠最大限度滿足客戶的需要,適用于與各種測量控制設備配套使用
量 程:10-100000帕
綜合精度: 0.5%FS
輸出信號: 4~20mA(二線制)
供電電壓: 24DCV(10~30DCV)
介質溫度: -20~85度
環境溫度: 常溫(-20~85度)
負載電阻: 電流輸出型:最大800;電壓輸出型:大于50K
絕緣電阻: 大于2000M? (100VDC)
密封等級: IP65
長期穩定性能: 0.1%FS/年
振動影響: 在機械振動頻率20Hz~1000Hz內,輸出變化小于0.1%FS
電氣接口(信號接口):赫斯蔓接頭
機械連接(螺紋接口): M20*1.5等其它螺紋可依據客戶要求設計
電纜線:3米
JGM-300K型壓阻型真空計引進美國最新傳感器技術和全套先進電路及元器件生產的高精度壓力傳感器,一體化的不銹鋼外殼封裝和輸出標準信號.芯片采用特殊進口材質,高穩定性壓力傳感器組件,經過高可靠的放大電路及溫度補償,性能更好。外盒采用全不銹鋼封焊結構,具有良好的防潮能力及優異的介質兼容性。該產品有多種接口形式和多種引線方式,能夠最大限度滿足客戶的需要,適用于與各種測量控制設備配套使用
工作量 程:10-100000帕
綜合精度: 0.5%FS
輸出信號: 4~20mA(二線制)
供電電壓: 24DCV(10~30DCV)
介質溫度: -20~85度
環境溫度: 常溫(-20~85度)
負載電阻: 電流輸出型:最大800;電壓輸出型:大于50K
絕緣電阻: 大于2000M? (100VDC)
密封等級: IP65
長期穩定性能: 0.1%FS/年
振動影響: 在機械振動頻率20Hz~1000Hz內,輸出變化小于0.1%FS
電氣接口(信號接口):赫斯蔓接頭
機械連接(螺紋接口): M20*1.5等其它螺紋可依據客戶要求設計
電纜線:3米
