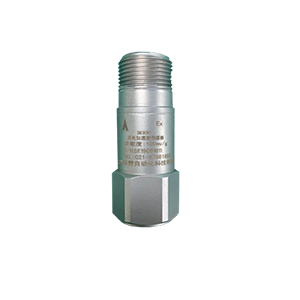

JG-830-A壓電加速度傳感器簡介
JG-830-A是利用壓電晶體受到力的作用下，晶體受壓變形產生電荷，晶體兩端形成電勢差，經過集成電路處理后輸出與振動量成比例的電壓信號。具有頻率范圍寬、動態范圍大、堅固耐用、可靠性強、穩定性好、安裝方便以及抗干擾能力強等優點。
JG-830-A壓電式振動傳感器將逐漸替代工業傳統的磁電式振動傳感器。能直接替代本特利（BENTLY）330500，日本新川CV861二線制壓電式傳感器。
JG-830-A為壓電式IEPE型振動傳感器，外殼材質為304不銹鋼，采用激光焊接密封，防護等級高達IP67，防水、防油、防塵設計，可于各種惡劣工業現場環境下長期穩定地工作，JG-830-A靈敏度為50mv/g、100mV/g，頻率響應(±3dB)0.5-15KHz。
技術參數及性能
| 靈敏度 | 3.94mv/mm/s，50mV/g ，100mV/g（可定制） |
| 供電電源 | 24V±10％（恒流源） |
| 分別率 | 0.0002g |
| 激勵電流 | 2-10mA |
| 工作頻響 | 0.5Hz～15KHz |
| 輸出阻抗 | < 100 ohm |
| 共振頻率 | ≥30KHz |
| 電磁干擾 | CE |
| 沖擊保護 | 2000g,peak |
| 精 度 | ±5% |
| 非線性度 | ≤1.5% |
| 溫 漂 | ≤0.1%/℃ |
| 適用溫度 | -20～ 85℃（-40～200℃高溫型可定制） |
| 測量方向 | 任意方向 |
| 偏置電壓 | 10-14VDC |
| 外殼材料 | 不銹鋼（可定制） |
| 防護等級 | IP67 |
| 重 量 | 110 克 |
| 輸出形式 | 2針MIL-C-5015 |
工作原理
JG-830-A系列集成加速度傳感器基于電容式測量原理測量加速度，其輸出電信號與測量加速度成正比例，
JG-830-A系列集成加速度傳感器原理圖：
校準方法
JG-830-A系列集成加速度傳感器一般無需二次校準，如需要可通過重力加速度ｇ測量出實際靈敏度，由二次儀表進行修正。例如，某一集成加速度傳感器量程為±2g，標準靈敏度為１Ｖ／ｇ，將其垂直于水平面正立時輸出2.5Ｖ直流電壓，將其水平放置時輸出為1.55Ｖ直流電壓，那么該集成加速度傳感器的實際靈敏度為(2.5-1.55)Ｖ／ｇ。

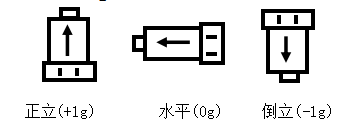

校準示意圖：
選型指南
JG-830-A□□-B□□-C□□-D□□-E□□
| A測量類型 | B靈敏度 | C安裝螺紋 | D引線長度 | E線纜規格 | F溫度PT100 |
|
01. 速度量 02.加速度量 |
01.3.94mV/mm/s 02.100mV/g 03.200mV/g ...... |
01.M10*1.5 02.M8*1.25 03.M5*0.8 04.磁吸座 05.特殊定制 |
01.1米 02.2米 03.3米 ...... |
01.航空插頭 02.航空插頭 （鎧裝） 03.自帶BNC接頭 |
01.-50~150℃ 02.無PT100 |
