DAC M30 M40 M60 阻尼交流測試系統
DAC M30、M40 和 M60 高級阻尼交流 (DAC) 電纜測試系統分別集成了高達 30 kV
DAC M30、M40 和 M60 高級阻尼交流 (DAC) 電纜測試系統分別集成了高達 30 kV峰值、40 kV峰值和 60 kV峰值的局部放電 (PD) 診斷功能。該系統還根據耗散因數 (tan delta) 估計來評估電纜老化狀態。PD 映射允許用戶識別沿電纜長度的 PD 區域。便攜式現場 DAC 電壓測試與無損 PD 和 tan delta 測量相結合，對于新安裝、維修或服務老化的電纜系統的可靠服務而言是獨一無二的基礎。
還存在用于高壓傳輸類電纜的模型（DAC H200 或 DAC H300）
DAC M30 / M40 / M60 特點
-
測試電壓高達 30 kV峰值 （M30 型）、40 kV峰值 （M40 型）和 60 kV峰值 （M60 型）
-
可根據要求提供更高的測試電壓
-
根據 IEEE 400.4 執行測試
-
測試電壓頻率與工作電壓頻率相當
-
配備集成控制單元、高壓電源、諧振電感器、分壓器和局部放電測量系統的腳輪
-
使用隨附的鋁制把手輕松提升
-
通過帶有診斷套件軟件的筆記本電腦進行測量控制和分析
-

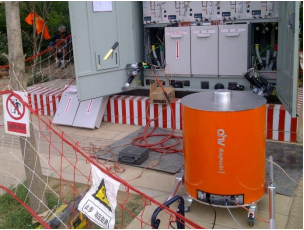

高級 DAC 測試系統 M30/M40/M60
緊湊、輕便、多功能的 DAC 中壓電纜測試系統具有
耐壓測試、局部放電分析、局部放電定位
阻尼交流電 (DAC) M30、M40 或 M60 非常緊湊、輕便，并且
用于中壓配電電纜測試和診斷的多功能系統。它們是可編程的
并具有自動耐壓測試、局部放電 (PD) 測量和分析以及
PD 本地化。使用直觀的軟件進行控制和分析是用戶友好的。
DAC 電纜測試不僅是一種基本的“好壞”測量工具，而且是一種高級分析和
診斷概念。它允許評估新安裝、維修或服務的電纜系統的電纜絕緣狀況，從而支持資產管理。測量模式包括：
? 耐壓測試
? 沿整個電纜進行局部放電測量、分析和定位
? 估計損耗因子（tan delta）
DAC 電壓測試和 PD 分析允許可靠地檢測：
? 安裝或鋪設過程中因工藝不佳而導致的絕緣缺陷
? 電纜附件的缺陷，例如接頭和終端
? 老化過程導致電纜絕緣劣化
高級 DAC 測試系統 M30/M40/M60
緊湊、輕便、多功能的 DAC 中壓電纜測試系統具有
耐壓測試、局部放電分析、局部放電定位
阻尼交流電 (DAC) M30、M40 或 M60 非常緊湊、輕便，并且
用于中壓配電電纜測試和診斷的多功能系統。它們是可編程的
并具有自動耐壓測試、局部放電 (PD) 測量和分析以及
PD 本地化。使用直觀的軟件進行控制和分析是用戶友好的。
DAC 電纜測試不僅是一種基本的“好壞”測量工具，而且是一種高級分析和
診斷概念。它允許評估新安裝、維修或服務的電纜系統的電纜絕緣狀況，從而支持資產管理。測量模式包括：
? 耐壓測試
? 沿整個電纜進行局部放電測量、分析和定位
? 估計損耗因子（tan delta）
DAC 電壓測試和 PD 分析允許可靠地檢測：
? 安裝或鋪設過程中因工藝不佳而導致的絕緣缺陷
? 電纜附件的缺陷，例如接頭和終端
? 老化過程導致電纜絕緣劣化
DAC 電纜測試系統旨在根據要求滿足特定的最大測試電壓。這
測試系統隨附堅固耐用的運輸和儲存箱，
很容易運送到電纜測試站點。
特征：
? 符合 IEC 60060-3 和 IEEE 400.4 的耐壓測試和 PD 分析
? 損失因子估計（tan delta）
? 最大充電和峰值電壓分別為 30、40 和 60 kV。
? 包括 1 個 DAC 單元和基本負載電容器，大約共 100 公斤
? 堅固耐用的運輸和儲存箱
? 使用隨附的診斷軟件進行簡單直觀的操作
技術數據：
供貨范圍：
? DAC 系統包括控制、HVDC 電源、開關、PD 檢測器和基本負載電容器
在崎嶇不平的情況下
? 電纜組包括電源、接地、高壓連接電纜和接地棒
? 帶有 USB 充電和信號線的可充電校準器
? 診斷軟件和操作手冊
系統布局
單元 1 DAC 系統，包括控制、HVDC 發電機、開關和 PD 檢測器
單元 2 基本負載電容器（用于測試短電纜）
200 nF / 30 kV（對于 M30）或 60 kV（對于 M40 和 M60）
電壓和操作
電源 單相，94 – 250 V，48 – 63 Hz，500 VA
DAC 輸出電壓 M30：最大值30 kVpeak / 21 kVrms
M40：最大。 40 kVpeak / 28 kVrms
M60：最大。 60 kVpeak / 42 kVrms
DAC 頻率范圍 20 – 1000 Hz
手術
測試對象容量 25 nF – 8 μF（大約 20 公里/12 英里的電纜）
校準模式下集成的關節定位
PD 測量范圍 5 pC – 100 nC
局部放電測量分辨率 1 pC
PD 定位寬帶，100 kHz – 20 MHz，自動調整
軟件診斷套件，包括 TDR、位置映射、相位分辨 PD
分析、模式識別、測試報告生成器
安全接地棒和帶緊急關閉和電壓控制的安全盒
工作范圍溫度：0 – 50°C (32 – 122°F)
-
