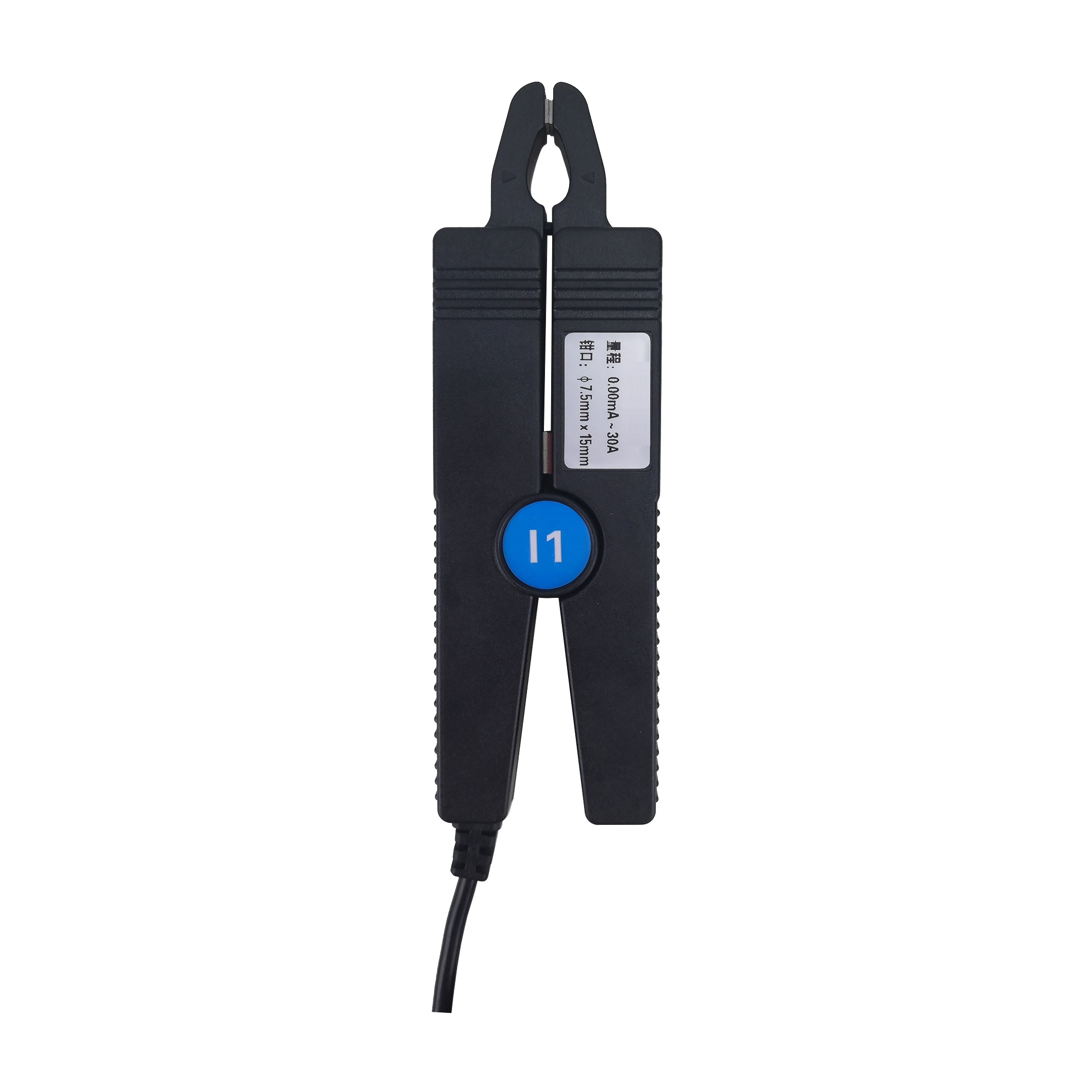

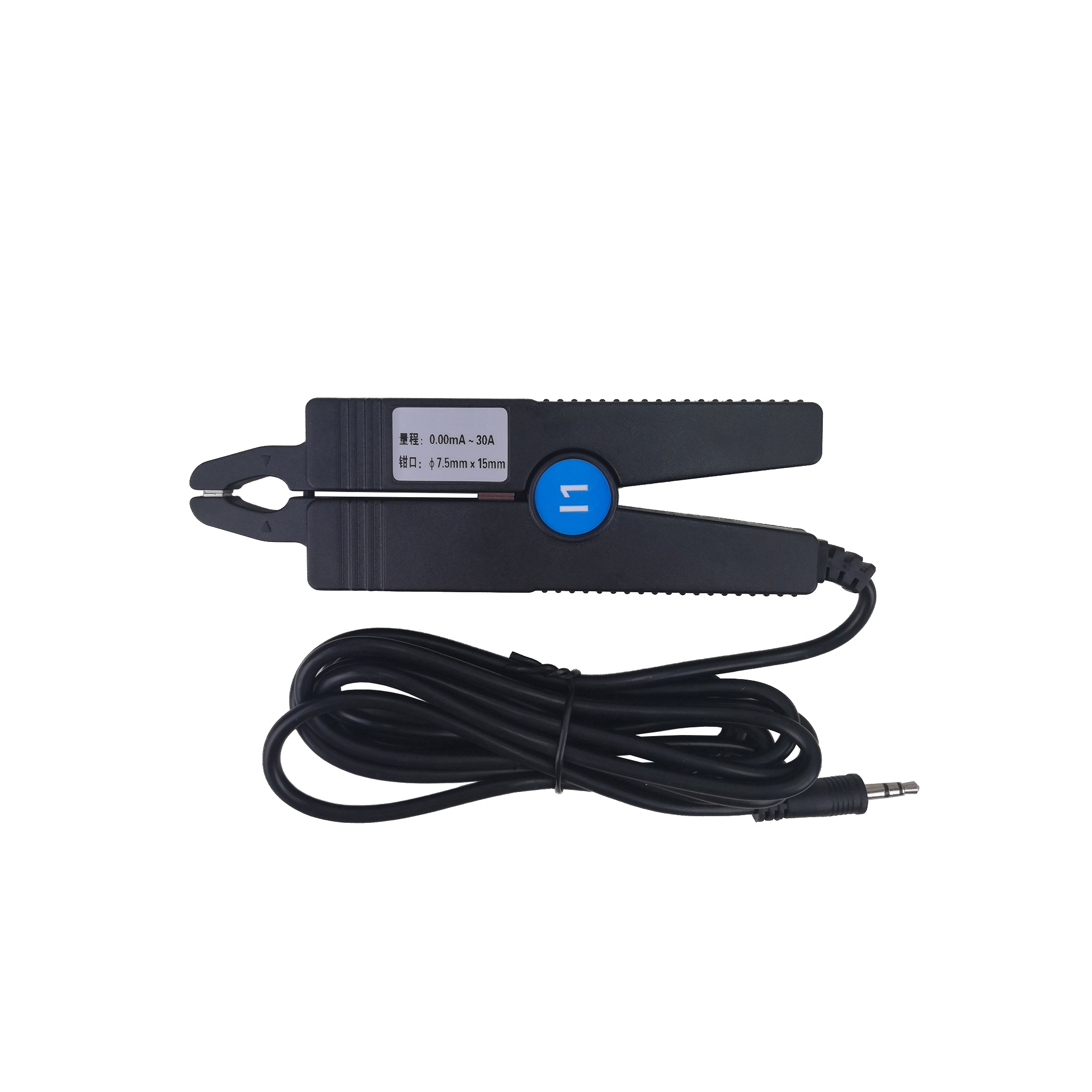

CA6008A 鉗形電流傳感器, 鉗形CT：Φ8mm，量程AC 0.0mA～30A，分辨力：0.1mA。電流互感輸出，直接線圈抽頭，精度1.0%。適合狹小場所漏電流、諧波、相位、功率測試。CA6008A鉗形電流傳感器采用坡莫合金磁芯，具有體積小，精度高，穩定性好，抗干擾能力強的特點。適用于電力、通信、氣象、工礦企業等領域高精度、小相位誤差的交流漏電流、電流、功率和電能測量，可連接各種高精度數字多用表或數據記錄儀
|
功 能 |
交流電流、漏電流、高次諧波電流、相位、電能、功率、功率因數等檢測 |
|
量 程 |
AC 0.00mA～30.0A |
|
分 辨 力 |
AC 0.01mA |
|
精度等級 |
1.0%FS(50Hz/60Hz；23℃±2℃) |
|
匝 比 |
2500:1(選購2000：1；1000：1) |
|
相位誤差 |
≤2°(50Hz/60Hz；23℃±2℃) |
|
參考負載 |
RL：0～300mA≤500Ω；0～3A≤50Ω；0～30A≤5Ω |
|
質 量 |
195g |
|
外形尺寸 |
長寬厚220mm×45mm×30mm |
|
鉗口尺寸 |
φ8mm |
|
檢測方式 |
鉗形CT |
|
輸出方式 |
電流感應輸出 |
|
輸出接口 |
φ3.5mm音頻插頭/BNC插頭/4.0mm雙香蕉插頭（按客戶要求） |
|
輸 出 線 |
2芯屏蔽線，線長2m |
|
電流頻率 |
45Hz～60Hz(被測電流頻率) |
|
頻率特性 |
10Hz～100kHz |
|
導線位置 |
被測試導線處于鉗口的中心位置 |
|
線路電壓 |
AC 600V以下線路測試 |
|
工作溫濕度 |
-20℃～50℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣強度 |
AC3700V/rms (鐵心與外殼之間) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
