瑞士LEM萊姆IN2000-S高精度電流傳感器

瑞士LEM萊姆IN2000-S高精度電流傳感器：一體式2000A高精度傳感器IN2000-S描述LEM的高精度產品系列中測量2000A的傳統型號為ITC2000-S/SP1，屬于分體式結構，即測量頭和處理電路是分開的。該方法可以消除磁通門技術中因給磁探針施加驅動信號而給輸出信號帶來的紋波，并使構建一體式的傳感器成為可能。該傳感器命名為IN2000-S，更適用于對電流測量精度要求的場合，如實驗室、醫療設備等。
產品簡介：寬溫度范圍的高精度電流傳感器。
產品主要特點：閉環磁通門技術，可測量額定2000A的DC、AC或脈沖電流
?工作溫度范圍寬：-40到+85oC
?極低的零點誤差：全溫度范圍內低于10 ppm
?的線性度：全溫度范圍內3 ppm
?基于磁通門技術，實現全溫度范圍的低噪聲&高精度
?結構緊湊

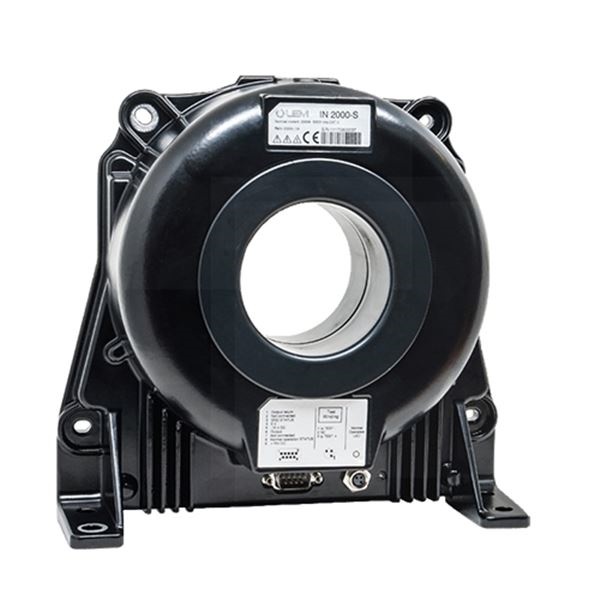

IN 2000-S高精度電流傳感器：萊姆采用新一代磁通門技術，推出全新的IN2000-S高精度電流傳感器，實現額定2000A的DC、AC和脈沖電流的非接入式的隔離測量。此產品是,未來系列產品會覆蓋不同電流等級。老款2000A的高精度傳感器，溫度范圍一般為+10℃到+40或+50°C，IN2000-S將工作溫度范圍擴展到-40到+85°C，精度萬分之二，使其可以用于除實驗室以外的更多的領域，包括傳統的工業測試設備、醫療設備（如MRI、質子療法等）、精密電機控制器和計量等。
萊姆的技術是此款高精度傳感器的核心，數字電路中大化信號處理特性，采用新的磁通門結構，以消除磁通門驅動頻率產生的紋波。與前一代產品相比，新一代的傳感器結構更加緊湊，了更寬溫度范圍內的高精度，且降低了噪聲輸出。實現數字領域中的信號處理，使得傳感器免受溫度、電源電壓變化帶來的影響，尤其是零點誤差和溫漂得到了很大改善。DSP（數字信號處理器）也可以減少由磁通門驅動信號固定頻率引起的或紋波，從而減少高次諧波。其余的信號通過“紋波補償線圈”消除，該補償信號的幅值和相位可在傳感器校準過程中進行調整。
校準后，在全量程范圍和全溫度范圍（-40 OC到85 OC）內，剩余的波紋峰值低于50 ppm。這些技術創新使IN2000-S在更寬的溫度范圍內實現的線性度（3ppm）和極低的零點誤差（低于10ppm）

IN 2000-S提供了一個200匝的測試?yán)@組，可用1A的電流進行功能測試，可以在現場安裝困難的場合對傳感器進行性能驗證。IN2000-S采用雙極性±15 V DC供電電源，原邊穿孔直徑為70mm。除了標準的電流輸出信號，傳感器還提供了一個輔助輸出信號來指示傳感器狀態（低電平或高電平），并且?guī)в蠰ED指示燈來顯示傳感器的正常運行狀態。其他同等測量水平的高精度傳感器通常由2部分構成：測量探頭和電子處理電路，而IN2000-S則將二者集成為一個整體，設計緊湊，采用盤式安裝（平裝或垂直）。

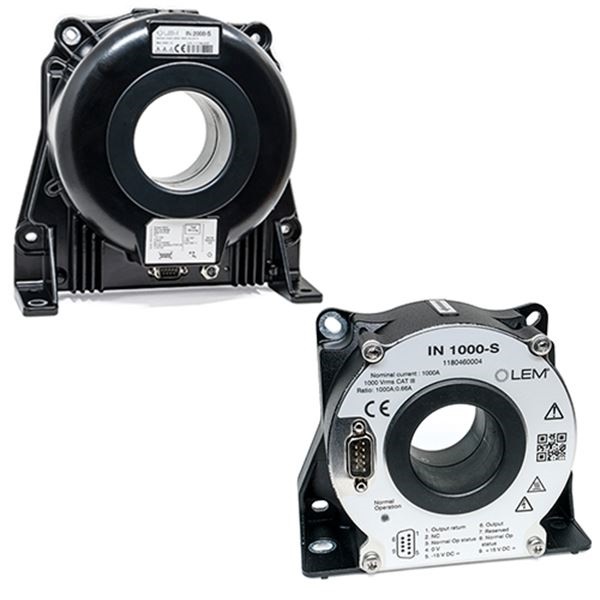

LEM電流傳感器IN500-S IN1000-S IN2000-SB IN2000-SB/SP1

2000 A標稱+/- 5 V電壓輸出，在整個溫度范圍內線度為40 ppm。范圍，低的失調漂移45.5 ppm，低噪聲18 ppm峰峰值，-40至+ 85°C，緊湊型封裝，200匝測試?yán)@組

-寬工作溫度范圍內的低噪聲。重塑了Fluxgate（LEM）。直流，交流脈沖電流的標稱值為500、1000和2000 A，帶電。在整個溫度范圍內具有的線度。在整個溫度范圍內的偏移低。低噪音水平。個緊湊的包裝。初和次電路之間的靜電。電源+/- 15 V.-40至+ 85°C。 D-Sub 9公頭接口輸出。平面或垂直面板安裝。

Model	Measurement	Nominal value	Accuracy	Supply voltage	Second. Nominal Signal
IN2000-SB/SP1 SORTIE TENSION 5V IN series	Current	2000 A	0.0075 %	External DC Bipolar 15 to 15 V	Instantaneous Voltage 5 V
IN2000-SB SORTIE TENSION 10V	Current	2000 A	0.0075 %	External DC Bipolar 15 to 15 V	Instantaneous Voltage 10 V
IN500-S	Current	500 A	0.0018 %	External DC Bipolar 15 to 15 V	Instantaneous Current 666.6667 mA

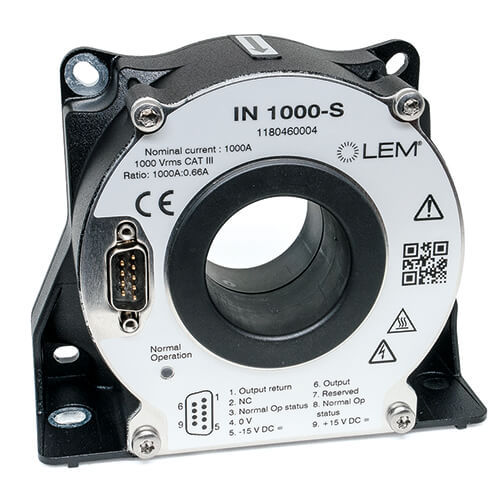

IN1000-S	Current	1000 A	0.0018 %	External DC Bipolar 15 to 15 V	Instantaneous Current 666.6667 mA
IN2000-S	Current	2000 A	0.005 %	External DC Bipolar 15 to 15 V	Instantaneous Current 1000 mA
