CE-P81電渦流傳感器

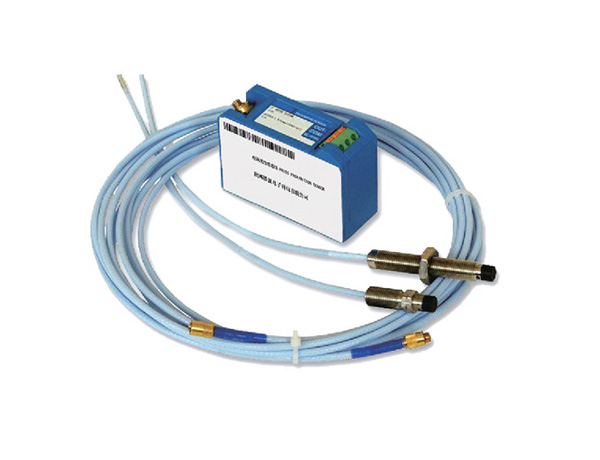

概述CE-P81電渦流傳感器的基本工作系統由被測體、探頭、延伸電纜、前置器構成。前置器產生高頻振蕩電流通過延伸電纜流入探頭線圈,線圈會產生軸向磁場,當被測金屬體靠近這個磁場,在被測金屬表面產生渦流(電渦流的強弱隨探頭與被測體表面之間距離的變化而變化),從而引起線圈Q值變化。距離小時電渦流作用強,線圈Q值?。痪嚯x大時電渦流作用弱,線圈Q值大。在實際應用中,將線圈Q值的變化經前置器檢波、放大轉化成電壓的變化。實現將機械位移(間隙)值轉換成電壓值。
技術說明供電:-24VDC±10%
頻率響應: DC~5 kHz
分辨率: 1um
探頭靈敏度誤差: ±3%
探頭線性誤差:±1%
工作溫度:
探頭工作溫度: -30℃~120℃(在該溫度范圍內可正常工作)
電纜工作溫度: -30℃~120℃(在該溫度范圍內可正常工作)
前置器工作溫度:-30℃~80℃
外形尺寸:80mm×60mm×30mm
安裝方式:安裝采用導軌安裝或螺釘安裝
